实木榫卯咬边爪连接构件结构设计

　　在传统实木家具与现代木结构装配式施工场景中，咬边爪作为横向构件与纵向支撑的核心衔接部件，承担着分散荷载、抵消构件形变应力的关键作用，区别于金属固件的刚性连接，这类纯木榫卯结构的咬边爪能够随木材温湿度变化产生的胀缩形成自适应的咬合应力，避免金属固件长期使用后出现的松动、锈蚀、木材开裂等问题，在仿古建木作、实木定制家具、户外景观木结构的节点设计中应用十分广泛。

　　从实际使用场景来看，这类咬边爪多用于多根平行圆木横梁与端部支撑块的垂直衔接，常见于实木护栏、户外木栈道龙骨、仿古建椽子与檩条的节点连接，不需要额外的金属紧固件即可实现多根平行杆件的同步定位固定，安装时仅需将圆木端部对应卡入咬边爪的卡槽内，依靠木材自身的摩擦力与卡槽的咬合限位即可完成装配，大幅降低现场施工的打孔、固件安装工作量，同时能够保证节点外观的整体性，适配纯木质感的设计需求。

　　该构件的设计核心围绕多杆件同步限位与应力均匀传递展开，主体支撑块采用与连接横梁同材质的实木加工，避免不同材质胀缩系数差异带来的连接失效问题，支撑块上开设的三道平行半圆卡槽与圆木杆件的外径完全匹配，卡槽深度控制在圆木直径的三分之一，既保证足够的咬合接触面积，又不会因为开槽过深削弱支撑块自身的结构强度；卡槽侧边设置的咬边凸起是整个构件的核心功能结构，凸起高度控制在2毫米，沿卡槽轴向均匀分布三道，当圆木卡入卡槽后，咬边凸起会嵌入木材表层纤维，形成沿杆件轴向的防滑限位，抵消杆件受外力拉扯时产生的轴向位移，同时不会破坏木材的内部纤维结构，保证连接节点的长期强度。

　　从安装边界尺寸来看，该咬边爪支撑块的截面尺寸适配直径60毫米的标准圆木杆件，三道卡槽的中心间距与平行布置的圆木间距保持一致，支撑块的总长度根据连接的圆木数量设置为180毫米，宽度与圆木直径保持一致，厚度控制在80毫米，既能够保证卡槽的有效咬合深度，又不会因为构件体积过大造成材料浪费；卡槽端部设置有15度的导入倒角，安装时能够快速引导圆木对准卡槽，降低现场装配的对位难度，支撑块的背面为平整安装面，可与竖向支撑木方通过平榫或者胶接固定，形成完整的节点受力体系。

　　设计过程中需要重点考量木材的各向异性特性，咬边爪的卡槽开设方向需要与支撑块的木材顺纹方向保持一致，避免横纹受力造成支撑块开裂，咬边凸起的加工需要与支撑块一体铣削成型，不能采用后期粘接的方式附加凸起，避免长期受力后凸起脱落；同时卡槽的内壁粗糙度需要控制在合理范围，过于光滑会降低咬合摩擦力，过于粗糙则会在安装时刮伤木材表层，造成装配间隙。在实际受力测试中，这类一体成型的实木咬边爪节点，单根杆件的轴向抗拉力能够达到1200牛以上，完全满足户外木结构、实木家具的日常使用荷载要求，同时在木材产生自然胀缩的情况下，咬边结构能够随木材形变产生自适应的咬合应力补偿，不会像金属固件那样因为木材干缩出现连接间隙，长期使用的结构稳定性更优。

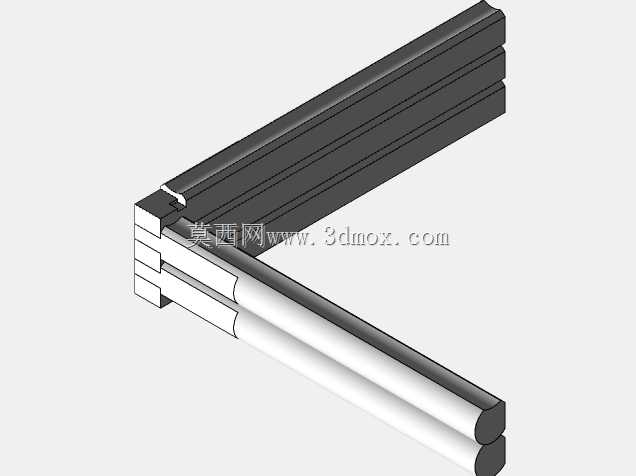

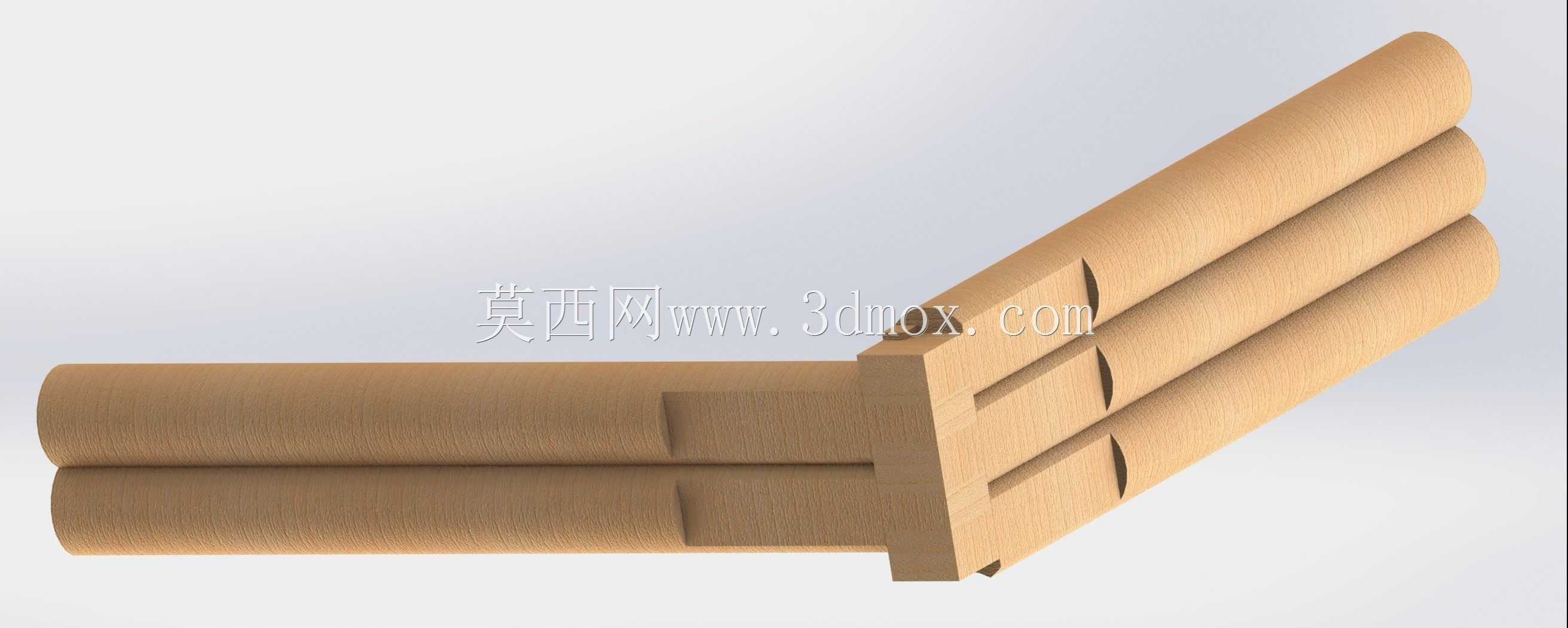

　　在三维建模过程中，需要重点还原卡槽与咬边凸起的配合公差，圆木杆件与卡槽的配合采用基轴制过渡配合，保证安装时能够通过轻微外力敲入，同时形成足够的静摩擦力，咬边凸起的边缘需要做0.5毫米的圆角处理，避免安装时凸起切削木材纤维造成咬合失效；模型的装配验证环节需要模拟多根圆木同步卡入的干涉情况，保证三根圆木安装后相互平行，端部齐平，支撑块不会与杆件产生额外的装配干涉，同时需要预留木材胀缩的微量间隙，避免高湿度环境下木材膨胀造成卡槽撑裂。这类纯木榫卯结构的咬边爪，既传承了传统木作的榫卯工艺逻辑，又适配现代工业化批量加工的生产需求，能够通过数控铣削设备实现高精度批量加工，在现代木结构项目中能够兼顾结构强度、外观整体性与装配效率，替代部分金属连接固件，满足纯木结构的设计与使用需求。
