工业视觉检测相机配套镜头组件结构

　　这套视觉成像组件是自动化产线视觉检测工位的核心感知部件，日常在3C电子零部件尺寸检测、包装行业字符识别、汽车零部件外观缺陷筛查、物流分拣条码识别等场景中承担图像采集的核心功能，整套组件由成像主体与光学镜头两部分配合完成工作，成像主体负责将光信号转换为可传输的电信号，镜头则负责调整光路、匹配视场范围与工作距离，适配不同检测精度的工位需求。从结构设计逻辑来看，成像主体采用方正的盒式壳体结构，这种结构并非随意选择，一方面方正外壳的平面可以直接贴合安装支架的基准面，不需要额外加工弧形适配结构，安装时仅需通过壳体侧面或背面的螺纹孔即可完成固定，安装基准统一，能有效降低现场安装调试的对位难度；另一方面方正壳体内部有规整的空间排布感光芯片、

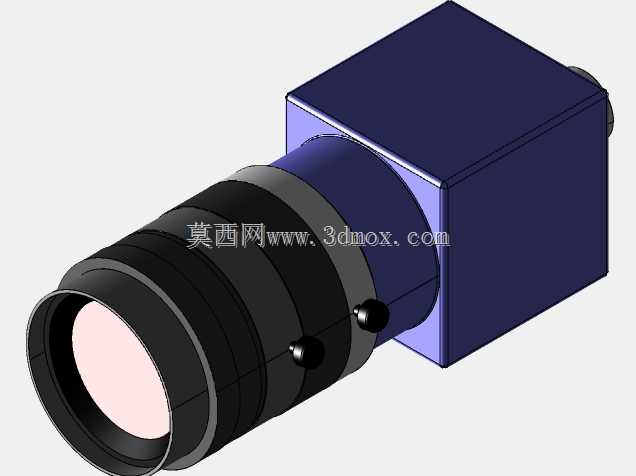

　　信号处理电路板与接口组件，不会出现弧形壳体内部空间浪费、元器件排布拥挤的问题，同时壳体边角做了小尺寸倒角处理，避免安装调试过程中锐边划伤操作人员，也能减少磕碰对壳体内部精密元器件的冲击。镜头部分采用阶梯式的圆柱筒结构，每一段阶梯对应不同的光学镜片组安装位，从前端入射面到后端接圈位置，直径逐步收窄与成像主体的安装接口匹配，筒身上设置的两个调节旋钮分别对应焦距调节与光圈调节，旋钮侧面做了滚花处理，戴劳保手套操作时也能顺利转动调节，不会出现打滑的问题，调节到位后可以通过旋钮侧边的锁紧结构固定参数，避免设备运行过程中因为设备振动导致焦距偏移、光圈变动，影响成像稳定性。从安装边界尺寸来看，

　　成像主体的方形壳体边长控制在常规工业视觉安装的通用尺寸范围内，既可以搭配单轴可调支架安装在输送带正上方，也可以配合多角度调整支架安装在机械手末端，随机械手运动完成动态拍摄，镜头部分的总长度根据常用的0.5倍到2倍光学倍率区间设计，不会因为镜头过长导致工作距离过近，触碰产线上的待检测工件，也不会因为镜头过短导致视场角过大，成像畸变难以校正。在实际选型适配过程中，这套组件的接口采用通用的C型接口标准，不需要额外定制转接环就可以搭配同接口的不同焦距镜头使用，当检测工位需要拍摄大尺寸工件时，可以更换短焦距大视场镜头，当需要检测微小缺陷时，可以更换高分辨率长焦距微距镜头，成像主体的壳体安装孔位也符合行业通用的安装孔距标准，

　　不需要重新加工支架就可以直接替换原有老旧的视觉相机组件，减少产线改造的工作量。从结构可靠性设计角度，镜头与成像主体的连接位置设置了密封胶圈，能够阻挡车间环境中的粉尘、切削液雾气进入组件内部，避免粉尘附着在感光芯片或者镜片表面导致成像出现黑点、模糊的问题，壳体表面采用哑光硬质氧化处理，不会反射车间内的照明光源形成杂光干扰成像，同时氧化层的硬度较高，日常维护擦拭过程中不容易留下划痕。在实际产线运行中，这套组件可以搭配环形光源、同轴光源、条形光源等不同的工业照明方案使用，镜头的调节行程覆盖了常用的100mm到1000mm工作距离区间，大部分常规检测工位不需要额外增加近摄接圈或者延长管就可以获得清晰的成像，盒式的成像主体侧面预留了标准的触发接口，可以直接对接产线的光电传感器信号，当工件到达检测位置时自动触发拍摄，不需要额外配置触发模块，简化了电气接线的复杂度。
