弹簧平衡器吊挂式拉力调节装置结构

　　在汽车零部件装配、电子元器件流水线组装、小型五金件加工工位上，这类吊挂式拉力平衡装置是一线操作岗离不开的辅助工装，它的核心作用是承托手持操作工具的重量，让操作人员在长时间取放、移动电动螺丝刀、气动打标枪、小型扭力扳手这类工装时，无需持续承受工具自重带来的手臂负荷，大幅降低重复操作带来的职业劳损，同时能让工具始终保持在工位操作的舒适高度区间，减少取放工具的无效动作耗时。从结构设计逻辑来看，整个装置采用封闭式方形壳体作为主体承载结构，壳体顶部设置双吊耳结构，可直接挂接在工位上方的横梁、滑轨或者专用吊挂架上，双吊耳的对称布局能保证装置悬挂后重心始终处于竖直中线上，避免吊挂后出现壳体倾斜、钢丝绳偏磨的问题。

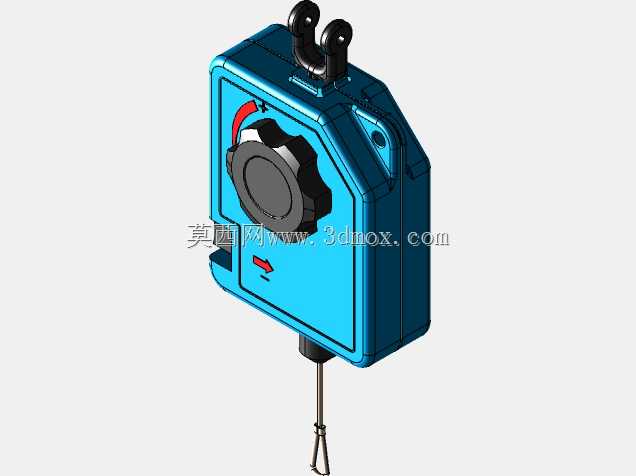

　　壳体正面设置带刻度标识的旋钮调节结构，旋钮周边的正负标识对应拉力输出的增减方向，操作人员可根据悬挂工具的实际重量，旋转旋钮调整内部卷簧的预紧力矩，让钢丝绳的输出拉力与悬挂工具的重量完全匹配，实现工具在任意吊挂高度的悬停定位，既不会因为拉力过大把工具向上提拉，也不会因为拉力不足导致工具下坠。装置下部伸出的钢丝绳采用高柔性镀锌多股钢绳，绳端预留工具挂接结构，钢丝绳的伸出长度覆盖常规工位的操作高度范围，从吊挂点向下可覆盖1.2米到1.8米的操作区间，满足站立操作时从胸前到工作台面的全行程移动需求。壳体侧面设置的安装孔位可用于附加挂载防坠安全绳，即便内部卷簧出现意外失效，安全绳也能兜住悬挂的工具，

　　避免工具坠落砸伤操作人员或者损坏工作台面的工件。在建模细节处理上，壳体的所有边角都做了圆弧过渡处理，既避免钣金冲压或者注塑成型时的应力集中问题，也能防止安装、调整过程中尖锐边角划伤操作人员；旋钮表面做了滚花防滑结构，即便操作人员手上沾有机油、装配润滑脂，也能顺畅转动调节旋钮，不会出现打滑脱手的情况。内部卷簧的容置腔与钢丝绳的导向轮做了分隔布局，避免卷簧伸缩过程中剐蹭钢丝绳，延长钢丝绳的使用寿命；钢丝绳出口处设置耐磨导向套，采用聚四氟乙烯材质，减少钢丝绳反复伸缩时的磨损量，同时避免钢丝绳带出的润滑脂污染下方操作工位的工件。这类装置的安装边界需要注意，顶部吊挂点的承载能力必须大于装置本身重量加悬挂工具最大重量的1.5倍，

　　预留足够的安全冗余；安装时要保证壳体竖直向下，钢丝绳的伸出方向与壳体竖直中线的偏角不能超过5度，否则会加剧导向套的偏磨，甚至导致钢丝绳卡滞在壳体内部，影响正常使用。在流水线工位布局时，这类平衡装置通常会配合横向滑轨使用，让悬挂的工具可以随操作人员的工位移动横向滑动，覆盖更大的操作范围，比如在整车装配线的内饰装配段，单个平衡器可以配合滑轨覆盖2到3个相邻装配工位的工具使用需求，减少工位上的工装配置数量。从结构可靠性角度考虑，整个壳体的拼接结构采用卡扣加螺丝的双重固定方式，既方便后期拆开维护内部卷簧、更换磨损的钢丝绳，也能保证日常使用过程中壳体不会因为内部卷簧的张力意外脱开；调节旋钮的内部设置档位阻尼结构，调整到合适拉力后，旋钮不会因为设备的日常振动自行转动，避免拉力出现漂移导致工具悬停位置偏移。
