发那科机器人性能测试用负载工装结构

　　在工业机器人的现场调试、出厂性能校验以及定期运维校准环节，末端负载测试工装是不可或缺的配套结构件，这套适配发那科系列机器人的测试负载结构，正是围绕机器人负载能力验证、重复定位精度校验、动态轨迹误差测试等核心工程场景设计。从实际应用场景来看，这类负载工装主要用于机器人交付前的额定负载模拟测试，以及产线长期运行后，机器人关节传动间隙、伺服响应特性衰减后的性能核验，也可用于机器人末端执行器更换前的负载适配性验证，避免直接挂载实际生产工装时出现过载、惯量匹配失衡导致的关节报警甚至硬件损伤。

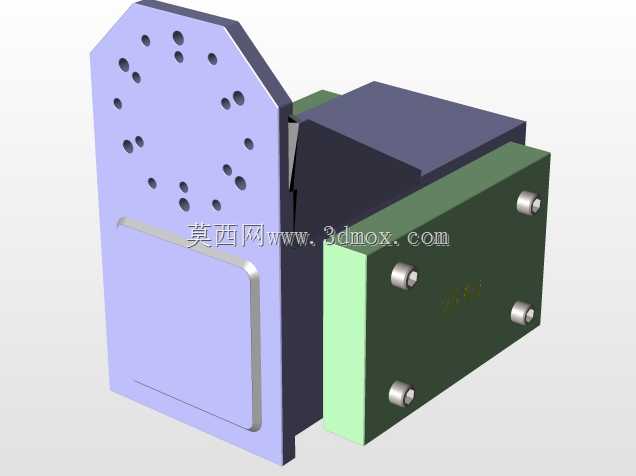

　　从结构功能特性来看，这套负载采用分体式组合结构，一侧为带密集安装孔位的连接法兰板，板面的多组孔位按照发那科主流中小负载机器人的末端安装螺孔排布设计，可适配不同型号机器人末端的安装尺寸，无需额外制作转接板即可完成快速装夹，孔位的排布同时兼顾了不同偏心负载测试的需求，可通过调整负载块与法兰板的相对安装位置，模拟不同偏心距下的负载工况，覆盖纯轴向负载、偏心负载、偏载力矩等多种测试场景。另一侧的配重主体采用分层组合设计，不同层的配重块可根据测试需求增减，实现不同额定负载值的快速调整，无需更换整套工装即可完成多档位负载测试，配重块之间通过定位销与内六角螺栓紧固连接，保证高速运动过程中结构无相对窜动，避免附加振动影响测试数据的准确性。

　　设计思路上，这套结构优先考虑了安装便捷性与测试场景的通用性，连接法兰板的边缘做了切角处理，既减轻了工装自身的无效重量，也为安装时的扳手操作预留了足够空间，避免螺栓紧固时与法兰边缘发生干涉。配重主体的重心位置经过核算，当所有配重块安装到位时，整体重心与法兰安装面的垂直距离控制在常规机器人末端负载的标准力臂范围内，保证测试时的力矩参数符合机器人性能测试的行业规范，不会因为力臂过长导致测试负载超出机器人额定力矩范围。配重块与法兰板的连接面设置了定位止口，装配时可快速完成同轴定位，减少安装时的对位调整时间，同时保证每次拆装后的重复安装精度，避免安装位置偏差带来的测试数据误差。

　　从安装边界与尺寸适配来看，连接法兰板的整体轮廓尺寸控制在中小负载机器人末端的允许安装范围内，不会超出机器人末端的运动回转半径，避免机器人运动过程中工装与周边设备、安全护栏发生碰撞。配重主体的横向与纵向尺寸经过优化，在保证足够配重质量的前提下，尽可能压缩结构的外廓尺寸，降低工装自身转动惯量对测试结果的影响，让测试数据更贴近机器人实际挂载生产工装时的运行状态。安装孔位的深度与螺纹规格完全匹配发那科机器人末端的标准安装螺栓，螺栓拧入深度符合机器人安装规范，避免螺纹啮合长度不足导致高速运动时工装脱落，也不会因为螺栓过长顶触机器人末端内部结构造成硬件损伤。整套结构的所有棱边都做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员，也减少运动过程中剐蹭周边管线的风险。

　　在实际测试应用中，这套负载工装可配合机器人的性能测试软件，完成额定负载下的重复定位精度测试、轨迹准确度测试、关节温升测试、过载保护阈值校验等多个测试项目，相比采用零散配重块临时搭建的测试结构，这套一体化设计的工装安装效率更高，测试过程中的结构稳定性更好，能够有效减少因为工装自身刚性不足、安装松动带来的测试误差，帮助调试人员更准确地掌握机器人的实际运行性能，为机器人的参数整定、运维保养提供可靠的数据支撑。结构的刚性设计经过校核，在机器人最大加速度运动工况下，工装自身的形变量控制在极小范围内，不会因为结构变形导致负载重心偏移，保证测试过程中负载参数的一致性。
