高功率风冷激光二极管发射模块结构

　　在工业激光加工、航空光电载荷、科研光学实验平台的搭建过程中，泵浦源的选型直接决定整套光学系统的输出稳定性与长期可靠性，这款风冷型激光二极管模块，正是面向中小功率连续激光输出场景设计的核心泵浦单元。从实际装机的适配场景来看，这类模块常被嵌入固体激光器的泵浦腔、激光测距仪的发射端、医疗美容设备的光输出单元，以及航空机载光电探测系统的信号发射模块中，相比传统带水冷回路的激光泵浦源，它省去了外接水冷管路的复杂布局，仅依靠自身金属壳体的散热结构就能完成额定功率下的热交换，大幅降低了整套设备的结构复杂度与后期维护成本。

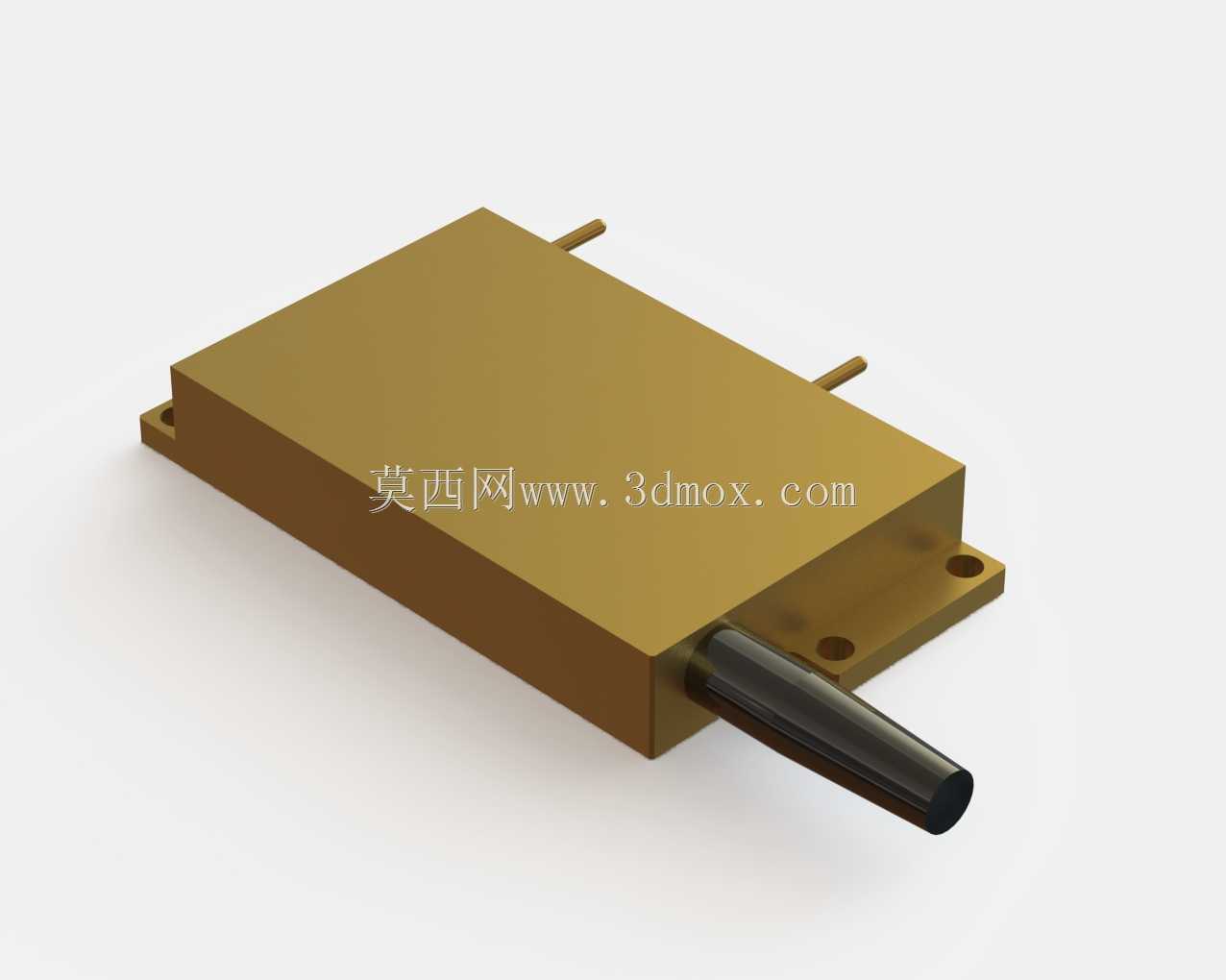

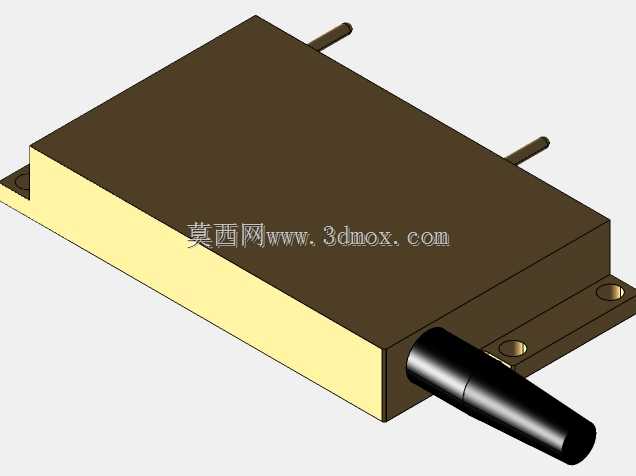

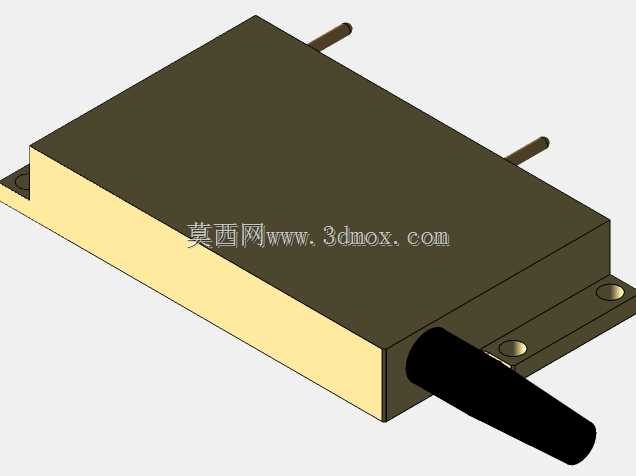

　　从结构设计逻辑来看，模块主体采用矩形无氧铜镀金壳体，一方面利用铜基材的高导热系数快速将PN结工作产生的热量传导至整个壳体表面，通过自然对流或者加装小型轴流风扇完成散热，另一方面镀金层可以有效避免长期工作过程中铜基材氧化，保证散热接触面的导热效率长期稳定。壳体侧面预留的两个安装凸耳带有标准定位通孔，安装时可以直接通过螺丝将模块固定在光学基板或者散热冷板上，凸耳的定位孔间距经过精准公差控制，能保证模块输出光轴与后续光学镜片组的同轴度偏差控制在允许范围内，减少装机后的光轴调校工作量。模块尾部伸出的两个金属引脚是供电输入极，引脚的直径与伸出长度适配常规PCB板的焊盘孔径，既可以直接焊接在驱动电路板上，也可以通过接插件完成快速连接，引脚与壳体之间采用玻璃绝缘子烧结密封，保证内部芯片腔体的气密性，避免外界水汽、粉尘进入腔体内造成芯片损坏。

　　模块前端伸出的金属护套是光纤输出保护结构，内部包裹的传输光纤将芯片产生的激光耦合输出，护套的长度与硬度经过匹配设计，既可以避免光纤在安装、使用过程中出现过度弯折导致的传输损耗上升或者光纤断裂，也能保证光纤输出端的位置稳定性，方便后续耦合镜组的对准。在实际结构设计过程中，这类模块的内部芯片安装面需要保证极高的平面度公差，否则芯片贴装后会出现应力集中，长期工作受热后容易出现芯片位移或者损坏，壳体的内腔尺寸需要严格匹配芯片、热沉、耦合透镜的安装空间，在保证结构强度的前提下尽可能压缩整体体积，适配更多紧凑型设备的安装空间要求。

　　从安装边界的角度考量，这款模块的整体外形为规整矩形，没有突出的异形结构，在设备内部布局时可以紧贴其他金属结构件安装，进一步辅助散热，安装凸耳的位置设计在壳体两侧靠后的位置，不会遮挡前端光纤输出的光路，也不会影响尾部引脚的接线操作。在航空应用场景中，这类模块还需要满足一定的抗振动、抗冲击要求，因此壳体的壁厚、引脚的固定强度、光纤护套的连接强度都经过针对性强化，能够承受载机起飞、飞行过程中的振动载荷，不会出现光轴偏移、供电接触不良等问题。在工业加工场景中，这类模块作为固体激光器的泵浦源，其输出波长的稳定性、输出功率的一致性直接决定最终激光加工的质量，因此壳体的热设计是整个结构设计的核心，通过将芯片产生的热量快速均匀传导到整个壳体表面，避免芯片出现局部过热，保证输出波长不会因为温度波动出现漂移，也能延长芯片的连续工作寿命。

　　很多结构工程师在选型这类激光模块时，往往只关注输出功率、波长这些光学参数，忽略了安装尺寸、散热路径、引脚布局这些结构参数，实际上在紧凑型设备的设计中，这些结构参数直接决定了整套设备的布局难度，这款模块的规整外形设计、标准化的安装接口、兼容常规PCB布线的引脚位置，能够大幅降低结构设计阶段的适配工作量，不需要为了模块的安装额外设计复杂的转接支架或者定制散热结构，直接利用设备本身的金属结构件作为辅助散热面就能满足散热要求。在三维建模过程中，这类模块的模型需要准确还原安装凸耳的孔位坐标、引脚的直径与位置、光纤护套的外径与伸出长度，这些尺寸都是装机时的关键配合尺寸，如果模型尺寸出现偏差，后续加工出的结构件就会出现安装干涉、光轴不对中等问题，直接导致整套光学系统无法正常工作。
