Lumentum ST系列激光二极管模块结构设计

　　在工业激光加工、光通信传输、精密检测设备的光发射端设计中，激光二极管模块是核心的光功率输出单元，Lumentum ST系列模块的结构设计充分考虑了多场景下的安装适配性与长期运行稳定性。从实际应用场景来看，这类模块常被集成在光纤耦合激光系统、激光打标设备的泵浦源、医疗美容激光设备的光输出单元、科研实验室的光学实验平台中，不同场景对模块的安装固定、散热路径、光纤耦合精度都有明确的工程要求。

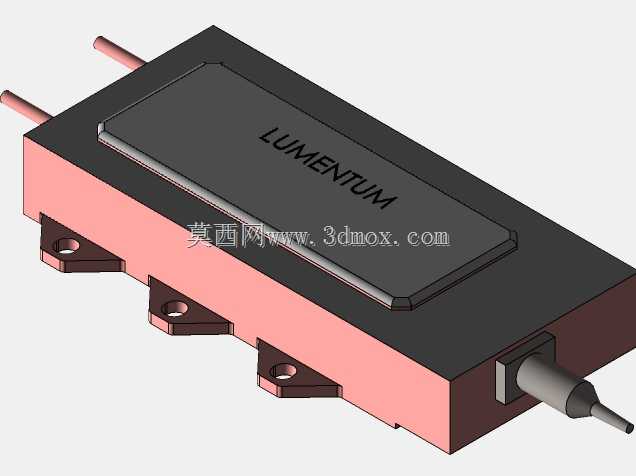

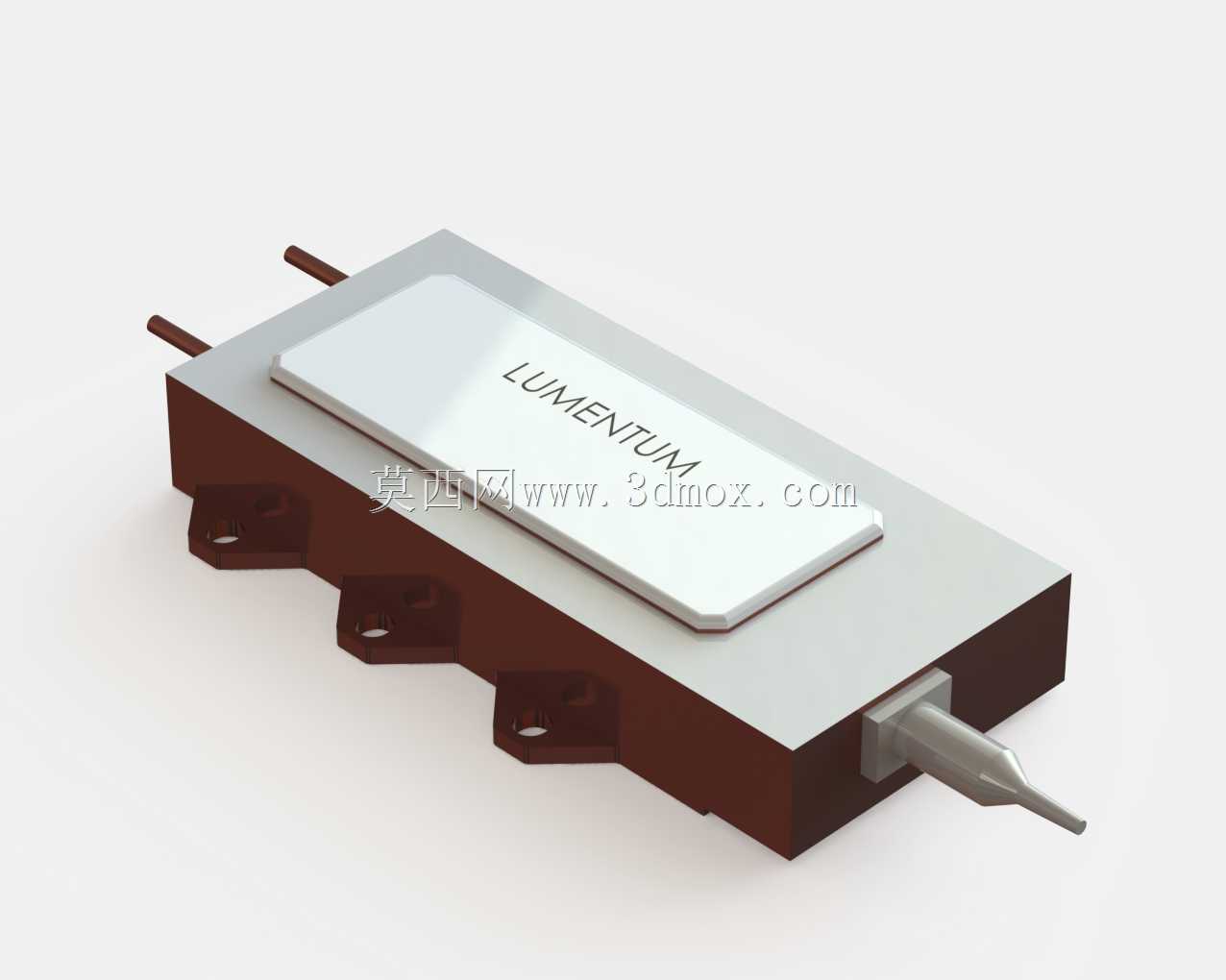

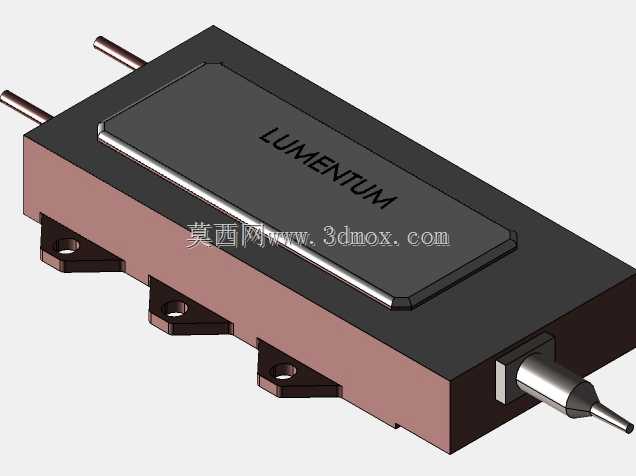

　　从功能特性上看，该模块将激光二极管芯片、热沉、耦合透镜、输出光纤接口集成在密闭的金属壳体内，顶部的标识盖板既起到内部元件防护作用，也预留了品牌标识与参数标注的平整区域，壳体侧面伸出的两个引脚为供电与控制信号接入端，前端伸出的金属尾柄为光纤输出接口，可直接适配标准ST型光纤接头，保证光耦合的同轴度要求。模块底部设计了四个带安装孔的凸耳结构，安装孔的位置与孔径经过匹配设计，可直接通过M2.5规格的螺丝固定在设备的安装基板或者散热冷板上，凸耳与壳体主体为一体化加工结构，避免了额外连接件带来的装配公差累积，安装时四个固定点的受力均匀，不会因为长期振动出现壳体形变或者内部光路偏移的问题。

　　设计思路上，整个模块采用了分体式组合的结构方案，主体承载部分采用高导热系数的金属材质，既作为内部光学元件的安装基准，也承担核心的散热功能，工作时激光二极管产生的热量可以通过壳体底部直接传导到安装面的散热结构上，不需要额外加装复杂的散热附件就能满足额定功率下的热管理要求。壳体的外形做了倒角处理，所有锐边都做了钝化，避免装配过程中划伤操作人员或者损坏周边的光纤、线缆。前端的光纤接口做了台阶式定位设计，接头插入后可以通过卡扣快速锁定，不需要额外的螺丝固定，拆装维护时的操作效率更高，同时接口的同轴度公差控制在微米级，保证光纤耦合效率不会因为反复插拔出现明显衰减。

　　从安装边界来看，模块整体为长方体构型，主体部分的长宽高尺寸适配常规19英寸机架式设备的内部安装空间，底部安装凸耳向外延伸的尺寸经过核算，不会超出常规光设备安装板的预留区域，侧面的供电引脚伸出长度满足常规接插件的插拔空间要求，不会和周边的电容、电阻等板载元件产生干涉。顶部的盖板与壳体之间采用密封连接设计，可以阻挡工业环境中的粉尘、潮气进入壳体内部，避免内部光学元件被污染导致输出功率下降，在有少量切削液、粉尘的车间加工设备内使用时，也能保证长期运行的可靠性。

　　在结构建模过程中，需要重点关注几个关键尺寸的公差配合：首先是四个安装孔的位置度，直接决定模块安装后光纤接口与设备光路的同轴度，建模时需要以光纤接口的中心轴线为基准来标注安装孔的位置尺寸，避免基准转换带来的误差；其次是壳体内部的热沉安装面平面度，直接影响激光二极管芯片的散热效率，建模时需要明确该面的平面度要求，保证热沉与壳体之间的接触热阻处于设计范围内；另外前端光纤接口的内孔尺寸与倒角需要匹配标准ST接头的尺寸规范，保证接头插入后既不会出现旷量，也不会因为过盈配合导致插拔困难。对于集成该模块的设备设计人员来说，建模时可以直接调用该模型进行装配干涉检查，提前预留好供电线缆的弯曲空间、光纤的最小弯曲半径空间，以及模块周边的散热通风空间，避免实际装配时出现空间不足的问题。
