4毫米转1/4英寸轴黄铜定制联轴器

　　在小型精密传动场景里，不同规格轴径的动力衔接一直是容易被忽略却直接影响设备运行稳定性的细节，尤其是小功率直流电机搭配英制规格输出轴的负载端时，常规标准联轴器往往无法同时兼顾两端轴径的适配需求，还容易出现安装空间不足、同轴度偏差过大、锁紧失效等问题，这款定制联轴器正是针对这类跨轴径规格的紧凑安装场景设计。

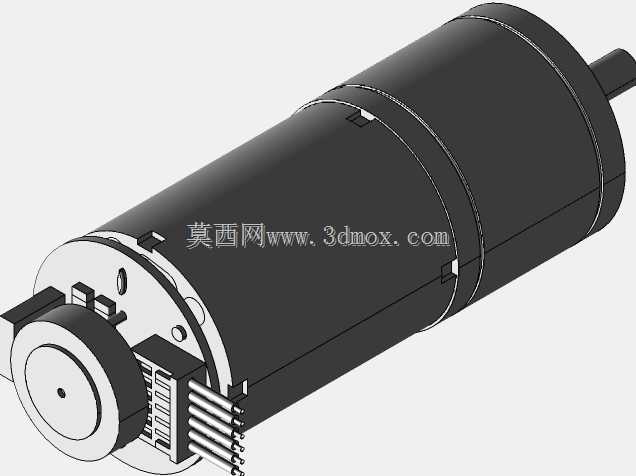

　　从实际应用场景来看，这类联轴器常出现在小型实验室自动化设备、桌面级精密进给机构、小型流体泵传动端、航模及小型机器人动力传输环节，这类场景的共性是动力源多为外径尺寸极小的微型电机，输出轴为公制4mm规格，而负载端的输入轴常采用英制1/4英寸规格，且安装空间被严格限制，无法使用带大体积法兰或长跨度的标准联轴器，同时对传动的同轴度、连接刚性有一定要求，不能采用软质橡胶连接套这类容易产生传动滞后的结构。

　　这款联轴器整体采用黄铜作为基体材料，选择黄铜而非铝合金或不锈钢，核心是兼顾加工便利性与使用场景的需求：黄铜的切削性能优异，在小尺寸零件加工时更容易保证内孔的尺寸精度与表面粗糙度，同时黄铜本身具备一定的自润滑特性，在长期微幅振动的传动场景下，配合锁紧螺钉使用时不容易出现螺纹滑牙，也不会像钢制零件那样在潮湿环境下轻易产生锈蚀，适配小型民用、实验室设备的长期使用环境。

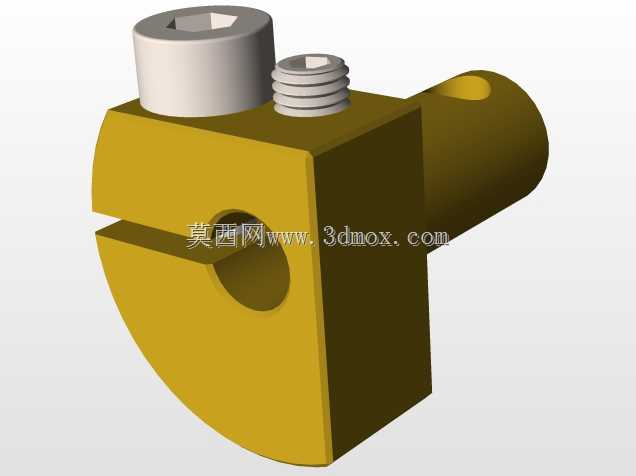

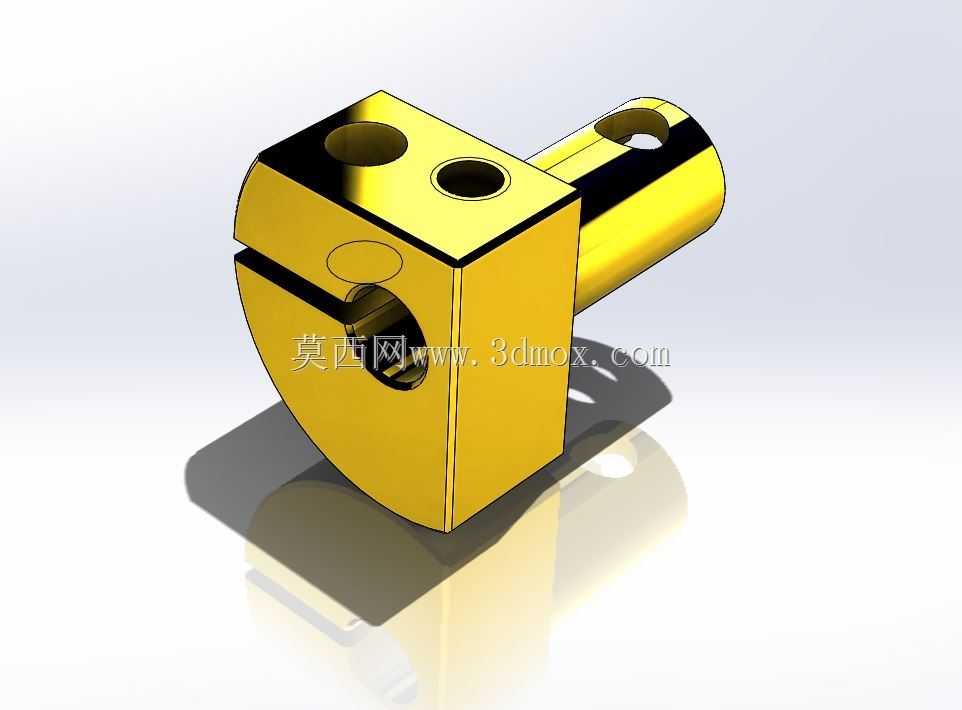

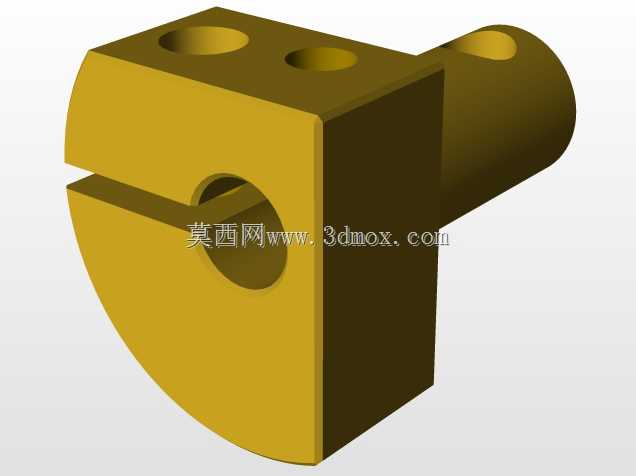

　　结构设计上，这款联轴器采用了分体夹具式的锁紧逻辑，两端分别对应不同轴径的夹持孔：电机侧的夹持端针对4mm轴径设计，除了孔位本身的公差控制在H7级别保证配合间隙外，额外设置了M3规格的固定螺钉孔，安装时固定螺钉直接顶紧电机轴的预加工平面，避免电机启动、正反转切换时轴与联轴器之间出现打滑空转；而1/4英寸轴侧的夹持端采用开缝夹具结构，通过抱紧的方式固定负载轴，这种设计相比单螺钉顶紧的方式，对轴的圆周面夹持力更均匀，不会因为顶紧力造成英制轴的局部变形，尤其适合负载端轴硬度不高的塑料齿轮、小型同步带轮这类零件的连接。

　　整体结构做了极致的紧凑化处理，联轴器的外径控制在极小范围内，轴向长度也尽可能缩短，安装后不会在电机与负载之间占用过多的轴向空间，适配那些安装腔室狭窄的小型设备；两端夹持孔的同轴度在设计时做了严格的形位公差约束，加工时一次装夹完成两端内孔的精加工，从工艺层面避免两孔不同轴带来的传动跳动，减少电机高速运转时的径向负载，延长微型电机轴承的使用寿命。

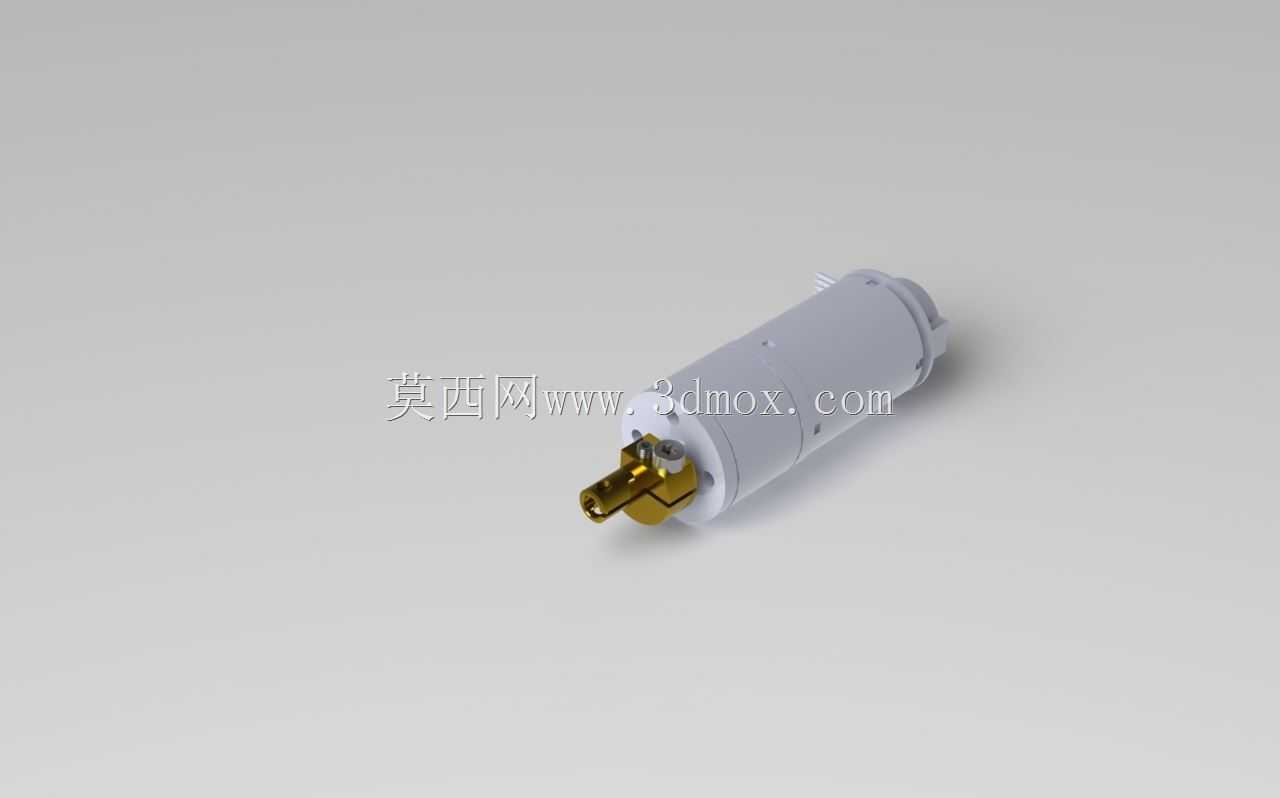

　　从安装边界来看，这款联轴器不需要额外的安装支座，属于轴间直连零件，安装时只需要先将联轴器套入电机轴，拧紧电机侧的M3固定螺钉完成动力端固定，再将负载端的1/4英寸轴插入对应夹持孔，拧紧夹具侧的锁紧螺钉即可完成安装，不需要复杂的调试步骤，对装配人员的技术要求较低；同时因为整体尺寸紧凑，即使在电机与负载端间距极小的布局下也能顺利安装，不会和周边的结构件、线路产生干涉。

　　在实际使用中，这款联轴器能够稳定传递微型电机输出的额定扭矩，不会因为频繁正反转出现松动，黄铜材质的阻尼特性还能吸收一部分电机运转时产生的高频微振动，降低传动环节的噪音，相比采用粘接、销钉固定的连接方式，这种夹具加固定螺钉的结构还具备可拆卸性，后期设备维护、更换电机或负载零件时，可以轻松拆下联轴器重复使用，不会出现一次性连接结构拆卸即报废的问题。

　　设计过程中还充分考虑了小尺寸零件的加工工艺性，所有的棱角位置都做了微小的倒角处理，既避免安装时锐边划伤操作人员或导线，也能在装配时起到导向作用，让轴能够更顺畅地插入夹持孔内；固定螺钉的孔位深度做了精准控制，既保证螺钉拧紧后有足够的顶紧行程，也不会出现螺钉顶穿联轴器壁、影响外圆完整性的问题。
