设备配套用铝合金压紧式固定支架结构

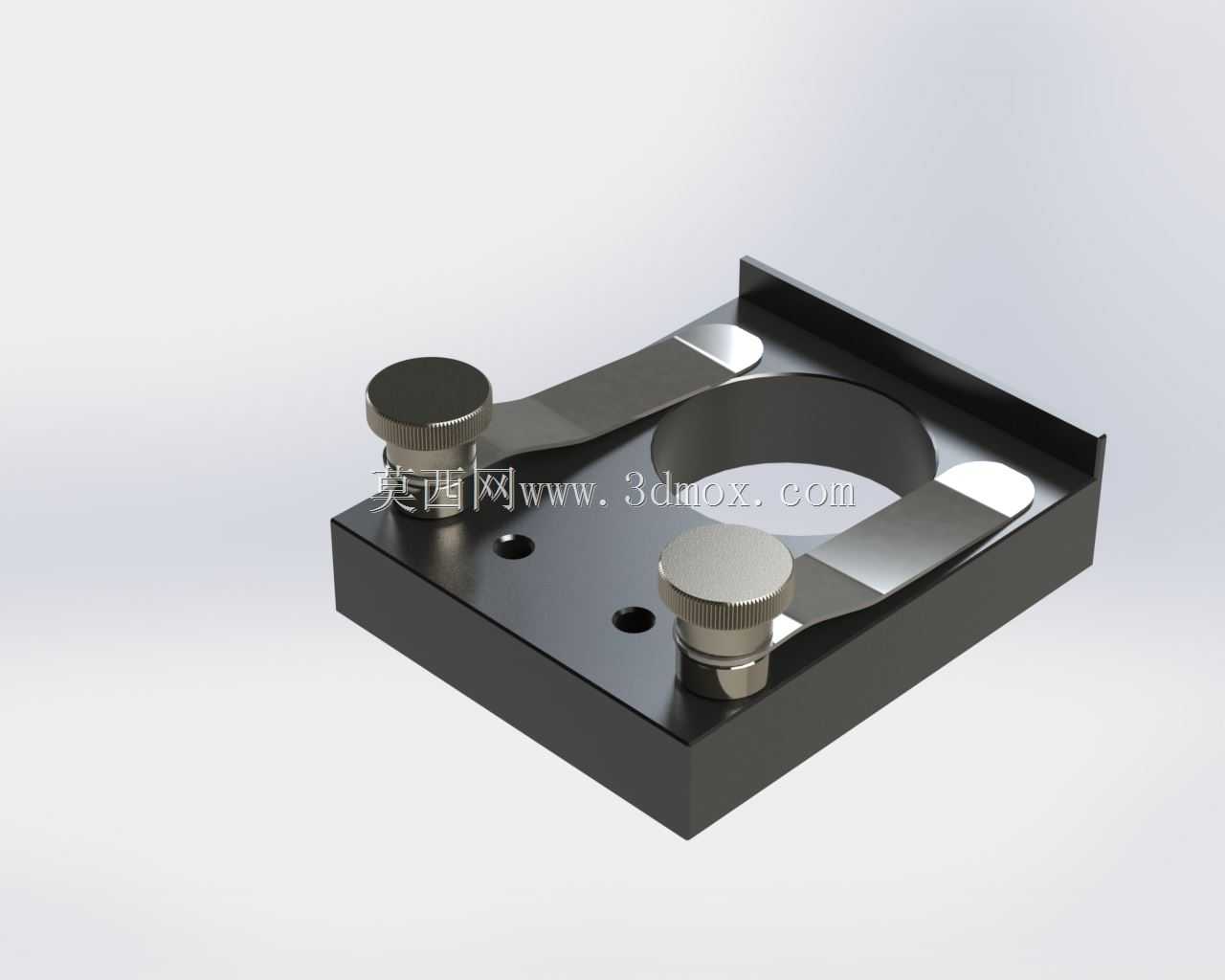

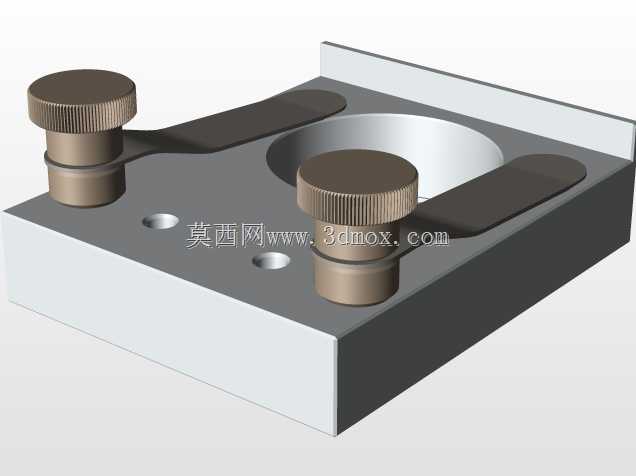

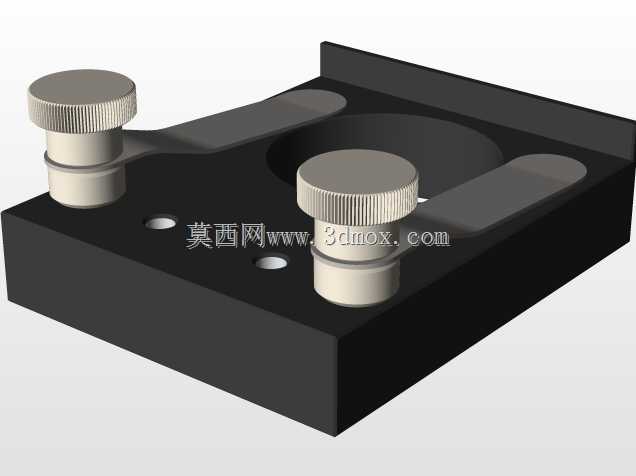

　　这款固定支架主要面向实验室光学检测、小型精密部件装夹工位的配套使用需求，在实际产线或实验场景中，常被用来固定圆柱形镜筒、小型传感器探头、柱状待检测工件等需要居中定位且不能产生硬夹持损伤的部件。从结构设计来看，底座采用整块铝合金铣削成型，整体为方形安装基座，中心开设大尺寸圆形通孔，一方面可以为被固定件提供居中避让空间，允许光线、管线从通孔位置穿过，适配光学检测、流体管路对接等场景的穿装需求，另一方面也能在保证结构刚性的前提下降低整体构件重量，减少安装位置的负载。底座上预留两个沉头安装孔，孔位沿中心通孔的对角线对称分布，安装时可以通过内六角螺栓将整个支架固定在光学平台、设备安装面板或者工装基板上，沉孔设计可以让螺栓头完全没入底座平面，不会突出表面干涉其他部件的布置，也避免螺栓头剐蹭操作人员或周边管线。

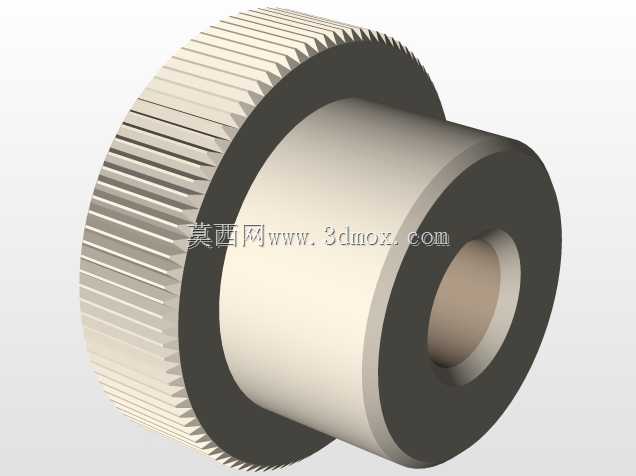

　　压紧结构采用两片弹性钢片搭配滚花调节旋钮的设计，弹性钢片一端通过内嵌的固定块与底座连接，另一端压合在被固定件的外圆面上，滚花旋钮采用细牙螺纹旋入底座，旋钮头部压在弹性钢片的中段位置，旋转旋钮时可以通过螺纹进给量调整弹性钢片的下压幅度，从而适配一定直径范围内的圆柱形部件装夹，不需要针对不同直径的工件更换支架，提升了工位的适配灵活性。滚花旋钮的外圈做了直纹滚花处理，操作人员不需要借助扳手等工具，直接用手旋转就能完成锁紧和松开操作，在频繁更换工件的实验场景或者小批量多品种的检测工位上，能够大幅缩短装夹调整的时间。弹性钢片的压合面做了圆弧过渡处理，不会在被固定件表面留下压痕，对于表面质量要求较高的光学镜筒、喷涂后待检测工件、精密传感器外壳等部件十分友好，避免硬夹持造成的表面损伤。

　　从安装边界来看，底座的方形轮廓尺寸适配常规50mm间距的光学平台安装孔位，安装时不需要额外打孔改制，直接对齐平台孔位就能完成固定；中心通孔的直径覆盖了常规实验室常用的25mm、30mm直径光学镜筒的装夹需求，弹性钢片的调节行程可以支持直径在通孔直径上下5mm范围内的圆柱部件装夹，覆盖了多数小型柱状工装部件的固定需求。底座的侧边做了直角挡边设计，在安装时可以靠紧安装基板的定位边快速完成位置找正，不需要反复测量调整支架的安装角度，降低现场安装的调试难度。整个支架的所有棱角位置都做了C0.5的倒角处理，没有尖锐的毛刺边角，避免安装调试过程中划伤操作人员，也不会刮蹭周边的线缆、气管等柔性部件。

　　在实际使用过程中，这种压紧式固定支架相比传统的三爪卡盘式固定结构，整体厚度更薄，占用的垂直安装空间更小，在空间紧凑的设备内部或者多层叠加的光学光路搭建场景中，能够节省更多的布置空间，给其他部件留出足够的安装余量。铝合金材质的底座经过阳极氧化处理，表面形成致密的氧化层，具备一定的耐磨和防腐蚀能力，在实验室常规温湿度环境下不会轻易生锈，长期使用也不会因为表面锈蚀污染安装平台或者被固定工件。弹性钢片采用弹簧钢材质制作，经过淬火回火处理，具备良好的弹性恢复能力，经过数千次的压紧松开循环后依然能保持稳定的压紧力，不会出现塑性变形导致夹持松动的问题。旋钮与弹性钢片的接触位置做了抛光处理，减少旋钮旋转时的摩擦阻力，调整压紧力时手感顺滑，不会出现卡顿或者松紧不均的情况。针对部分需要防松的使用场景，旋钮的螺纹副可以搭配低强度的螺纹胶使用，在设备存在小幅振动的工况下也能保持锁紧状态，不会因为长期振动导致旋钮松脱、被固定件移位。
