车床卡盘用开缝式夹持切削套筒结构

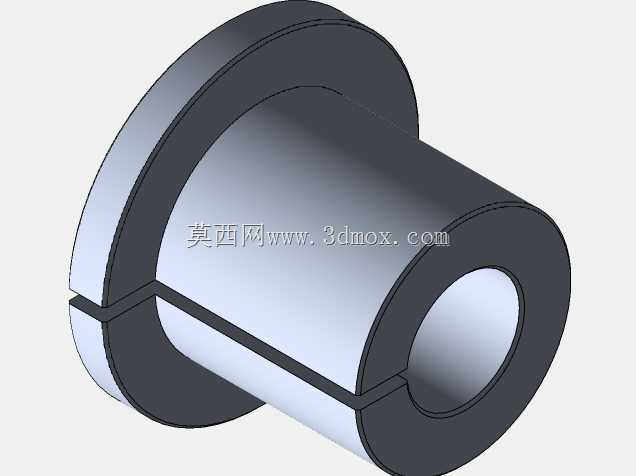

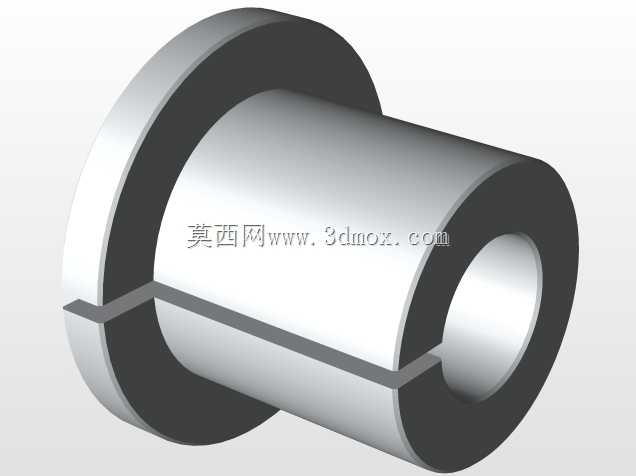

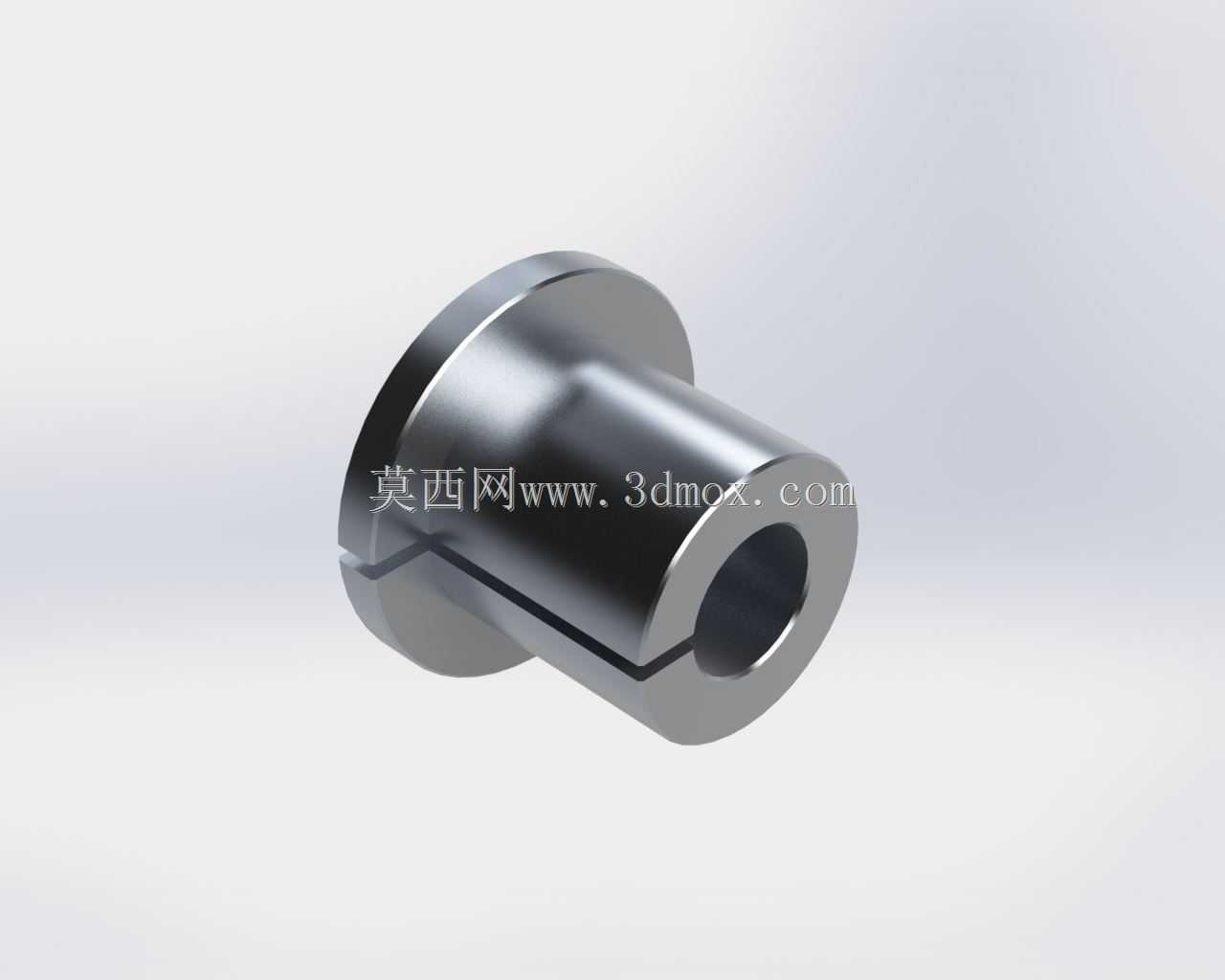

　　在普通车床及数控车床的小直径轴类零件加工场景中，三爪自定心卡盘直接夹持小直径工件时，常出现夹持接触面不足、夹紧力分布不均导致的工件夹伤、同轴度超差、切削过程中工件打滑飞料等问题，这类问题在精加工、薄壁件加工、小余量切断工序中尤为突出，而这款带轴向开缝的切削套筒，正是针对这类装夹痛点设计的过渡夹持元件。从结构设计逻辑来看，套筒采用带法兰边的阶梯轴外形，大端法兰面可贴合卡盘爪的端面实现轴向定位，避免套筒受轴向切削力时发生窜动；小端外圆为等直径圆柱面，可与卡盘三爪形成完整的圆柱面接触，相比直接夹持小直径工件，套筒与卡爪的接触面积提升数倍，能将卡盘的夹紧力均匀分散到整个夹持圆周上，既避免了卡爪局部应力集中夹伤套筒本体，

　　也能保证套筒自身的装夹同轴度。套筒本体沿轴向开设一条贯通的窄缝，这条开缝是整个结构的核心功能设计：当卡爪向内夹紧套筒外圆时，开缝会在夹紧力作用下产生均匀的弹性收缩，带动套筒内孔同步均匀缩小，从而抱紧穿入内孔的工件外圆，这种抱紧方式属于面接触夹持，相比卡爪的线接触或小面积点接触，能在更小的夹紧力下获得足够的工件夹持扭矩，同时不会在工件表面留下明显的夹痕，适合有色金属、薄壁管件、精加工后需二次装夹切断的零件加工。从尺寸边界来看，套筒的内孔为核心工作尺寸，设计时针对标称直径9mm的工件做了适配，内孔与工件的间隙控制在0到0.1mm之间，这个间隙范围经过实际加工验证：间隙过小会导致工件穿入困难，

　　尤其是工件外圆存在轻微尺寸公差或表面残留细小切屑时，容易出现卡滞；间隙过大则会导致夹紧时套筒收缩量不均，工件同轴度无法保证，甚至出现夹紧后工件倾斜的问题。套筒的外圆直径需匹配常用卡盘的最小夹持范围，法兰边的外径大于套筒外圆3-5mm即可，厚度控制在2-3mm，既保证足够的轴向定位强度，又不会过多占用卡盘的轴向行程，避免影响刀具的切削走刀范围。开缝的宽度设计为0.8-1.2mm，缝宽过小会导致套筒收缩时缝的两侧壁提前接触，无法继续收缩抱紧工件；缝宽过大则会导致套筒刚性不足，夹紧时容易出现非均匀变形，影响内孔的圆度。在实际加工应用中，这类套筒属于易损耗的工装配件，通常采用弹簧钢或45号钢经淬火处理制作，保证足够的弹性和耐磨性，

　　长期使用后若出现内孔磨损、开缝处疲劳裂纹，可直接更换，成本远低于修复卡盘爪或加工报废工件的损失。使用时需先将套筒放入三爪卡盘中间，轻夹套筒外圆找正后，再将待加工工件穿入套筒内孔，根据工件的切削余量调整卡盘夹紧力：粗加工时可适当增大夹紧力，保证大切削量下工件不打滑；精加工时适当降低夹紧力，避免工件被夹变形。针对不同直径的工件，可制作一组不同内孔规格的套筒，覆盖车床常见的小直径加工范围，无需更换卡盘或加装专用夹头，就能快速实现小直径零件的可靠装夹，大幅缩短小批量零件加工的工装准备时间。在切断工序中，这类套筒的优势更为明显：当工件切断位置靠近卡盘时，套筒的内孔可以支撑工件被切断的部分，避免切断瞬间工件因失去支撑产生飞边、变形，甚至崩碎的切断刀碎片飞出的安全隐患，同时能保证切断后工件的端面垂直度，减少后续端面修整的工序余量。设计这类套筒的三维模型时，需重点保证内孔与外圆的同轴度公差控制在0.01mm以内，法兰端面与套筒轴线的垂直度公差控制在0.02mm以内，开缝的走向需严格平行于套筒轴线，避免出现斜缝导致夹紧时内孔出现锥度，影响装夹精度。
