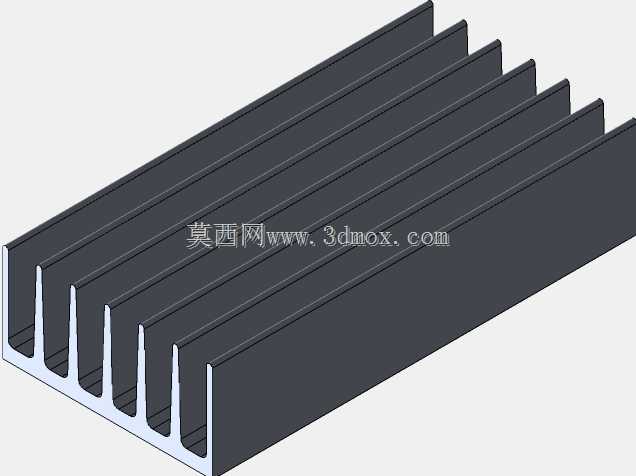

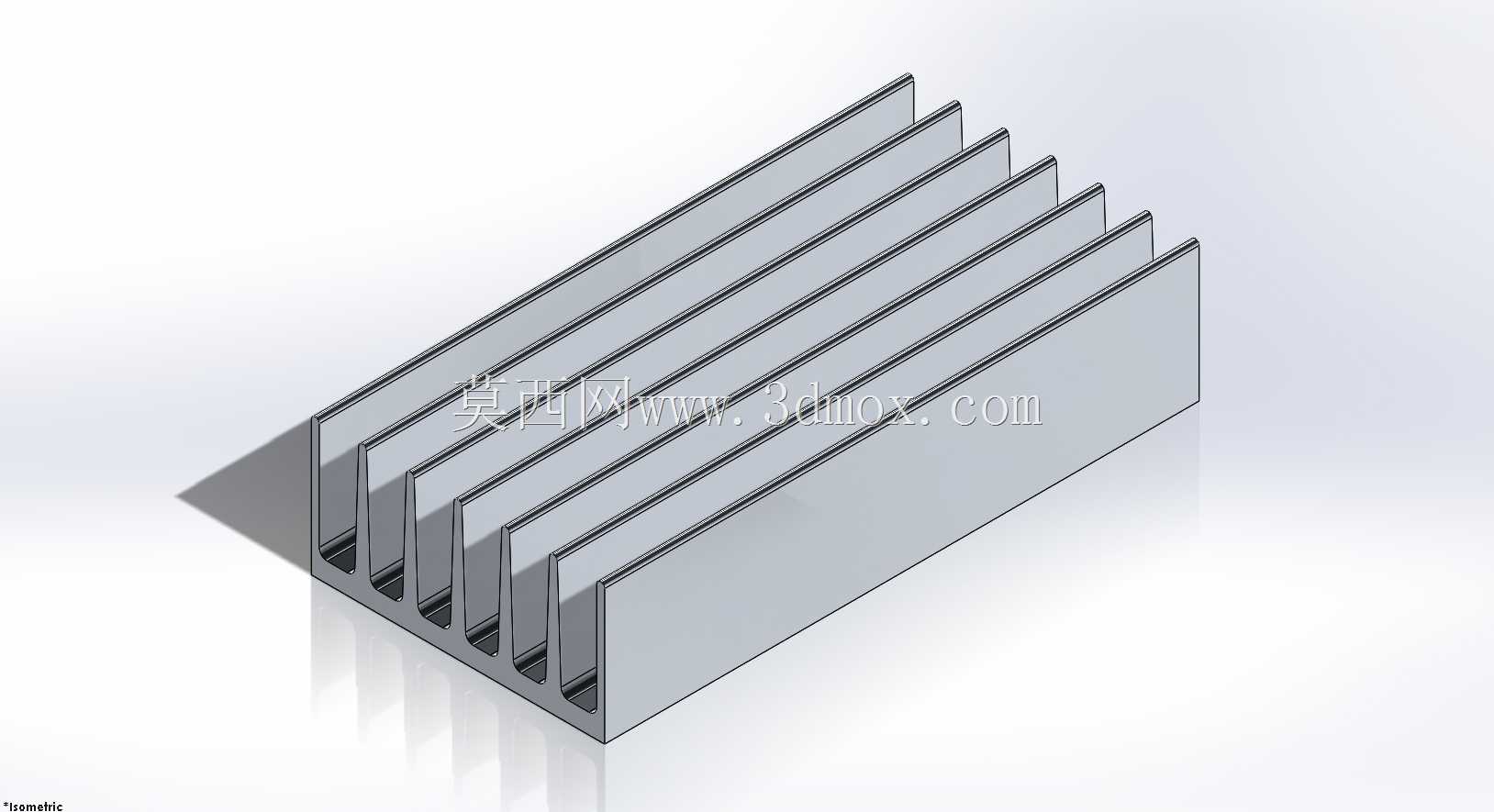

74x35x150规格铝制梳齿型散热件结构设计

　　在工业电子、功率电气设备的热管理设计环节，被动式铝制散热结构是中小功率发热器件最常用的散热解决方案，这类结构无需额外动力部件，依靠铝材自身高导热特性与空气自然对流完成热量交换，可靠性远高于带风扇的主动散热方案，尤其适配长期连续运行、维护空间有限的工控场景。这款梳齿型铝制散热件的外形尺寸严格控制在74mm×35mm×150mm，安装基准面为底部平整的贴合面，设计时预留了足够的平面加工余量，实际装配时可根据发热器件的安装孔位灵活加工固定孔位，不会因为预设孔位限制适配范围，适配绝大多数TO封装功率管、整流桥模块、小型工控主板发热芯片的安装需求。从结构设计逻辑来看，这款散热件采用等间距平行直肋的梳齿构型，肋片厚度与肋间距经过热阻仿真优化，

　　在自然对流工况下，肋片之间的空气流道不会出现气流滞止区，每一片肋片的有效散热面积都能得到充分利用，不会出现肋片根部与顶端温差过大导致的散热效率折损。不同于挤压成型后二次切割的薄肋散热片，这款结构的肋片与底部基座为一体成型结构，不存在接触热阻，热量从发热器件传递到基座后可以快速均匀分散到每一片肋片表面，避免局部热量堆积。在实际选型应用中，这类尺寸的铝制散热件常被用在小型开关电源、伺服驱动器、固态继电器、工业通讯模块这类持续发热功率在15-30W区间的设备上，安装时只需在基座贴合面涂抹均匀的导热硅脂或者粘贴导热胶垫，通过螺丝或者卡扣将散热件压紧在发热器件表面即可，无需额外设计风道，设备外壳只要预留常规的自然通风孔隙就能满足散热要求。

　　设计过程中需要重点关注的是肋片的高度与厚度比例，这款散热件的肋片高度控制在30mm以内，肋片厚度2mm，既保证了足够的散热扩展面积，也避免了肋片过高导致的结构刚性不足问题，在运输、装配过程中不会因为轻微磕碰出现肋片变形，影响后续的空气流道均匀性。基座部分厚度设置为5mm，足够的基座厚度可以让热量在基座平面内充分均温，避免发热器件正上方区域热量集中，而周边肋片没有充分参与散热的情况。从安装边界来看，这款散热件的总宽度74mm，安装时左右两侧各预留3mm的装配间隙即可，不会占用过多的设备内部空间，总长度150mm的尺寸可以同时覆盖2-3个并排布置的同规格发热器件，无需为每个发热器件单独配置小尺寸散热件，

　　减少装配工序的同时也能降低整体物料成本。在工业现场的实际使用场景里，这类铝制梳齿散热件的环境适应性极强，在-40℃到120℃的工作温度区间内不会出现结构变形、材质老化问题，表面采用本色阳极氧化处理，既可以提升铝材表面的辐射散热能力，也能避免长期使用过程中表面氧化积灰影响散热效率，日常维护只需定期用压缩空气吹扫肋片间隙的浮尘即可，不需要特殊的保养操作。不同于带热管的复合散热结构，这类纯铝一体挤压的散热件生产成本更低，批量供货的一致性更好，不需要复杂的后续加工工序，非常适合大批量配套的工业电子设备使用。在三维建模过程中，这类结构需要重点保证肋片的拔模角度符合铝型材挤压的工艺要求，肋片之间的间距不能小于挤压工艺的最小限值，避免生产过程中出现模具损耗过快、成型后肋片偏斜的问题，同时基座与肋片的过渡位置采用小圆角过渡，既可以减少应力集中，也能优化挤压成型时的材料流动特性，提升成品率。对于结构设计人员来说，选型这类标准尺寸的散热件时，不需要重新开模定制，直接选用现有成熟的挤压型材切割加工即可，大幅缩短设备的研发周期，也能降低后续的供应链维护成本。在热仿真验证环节，这类等截面直肋结构的热阻计算可以直接套用经典的直肋散热公式，仿真建模时不需要做过多的结构简化，计算结果与实际测试值的偏差可以控制在5%以内，能够精准匹配发热器件的温升控制要求，避免因为散热冗余过大导致的成本浪费，或是散热能力不足导致的器件过热降频、寿命缩短问题。
