硬铝材质轻型安装连接法兰结构

　　在流体输送管路、小型动力传输单元、轻量化设备机架的连接场景中，这类硬铝材质法兰的应用覆盖了从低压气动回路、轻型液压支路到实验台架工装对接的多个细分领域，不同于铸铁法兰的厚重与不锈钢法兰的高成本，硬铝材质的选型本身就瞄准了对自重有严格限制、载荷等级中等、无强腐蚀介质的安装环境，比如桌面级自动化实验设备的气路对接、小型无人机动力段的管路连接、便携式检测设备的流体通路接驳，都能看到这类轻型法兰的实际使用。从实际功能来看，该法兰核心承担两大作用，一是实现两个对接端面的刚性连接，保证同轴度偏差控制在装配允许范围内，避免通路出现错位泄漏或者传动出现偏心磨损；二是通过端面的密封结构配合密封件，实现对接位置的介质密封，

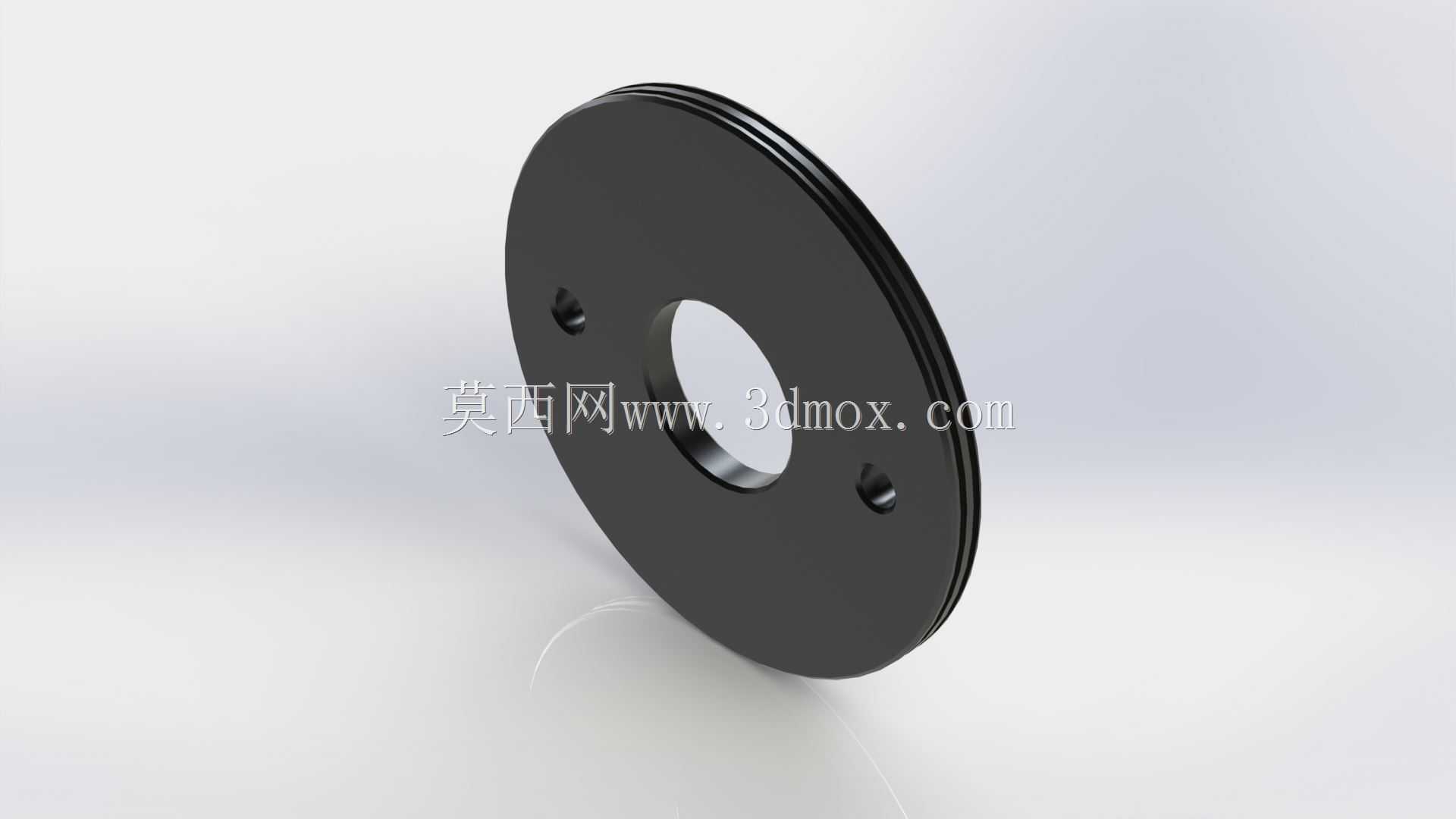

　　不管是低压气体还是轻度润滑性液体，都能在额定工作压力下保证无渗漏。设计层面，该法兰采用了中心大通孔的结构，通孔直径匹配对接管路的通径要求，保证介质流通时不会出现通径突变带来的流阻增大问题，避免在法兰位置形成紊流、压降或者介质残留；法兰本体的厚度经过载荷校核，在满足螺栓锁紧压应力、工作内压产生的轴向推力的前提下，尽可能缩减厚度尺寸，配合硬铝本身的低密度特性，整体自重仅为同规格钢制法兰的三分之一左右，非常适合对安装重量敏感的场景。法兰盘面上设置了两个对称分布的安装锁紧孔，孔位的中心距经过严格公差约束，保证和对接法兰的孔位完全匹配，安装时不需要额外修配孔位就能顺利穿入锁紧螺栓，两个孔的对称布局既满足了锁紧时的受力均匀性，

　　避免单侧锁紧带来的法兰面倾斜、密封失效问题，又尽可能减少了法兰盘的径向尺寸，让整体结构更紧凑。法兰外缘设置了多道环形槽结构，这部分结构一方面可以在安装时作为密封件的定位槽，配合O型圈实现端面或者径向密封，不需要额外加工密封垫片的定位台阶，简化了装配流程；另一方面环形槽也能一定程度上提升法兰本体的径向刚度，在受到侧向载荷时不容易出现变形，同时减重效果也比实心圆盘结构更好。从安装边界来看，该法兰的径向最大尺寸需要满足安装空间的回转半径要求，两个安装孔的位置决定了螺栓锁紧时的操作空间，中心通孔的同轴度公差直接影响对接后管路或者轴系的运转精度，法兰端面的平面度要求控制在合理范围内，保证锁紧后密封面能够完全贴合，不会出现局部间隙导致的泄漏。

　　实际选型使用时，需要注意该法兰的额定工作压力匹配硬铝材质的强度极限，不能超压使用，同时安装时的螺栓锁紧扭矩要符合硬铝材质的许用压应力要求，避免扭矩过大导致法兰孔位出现压溃变形，影响后续重复拆装的使用精度。在三维建模过程中，这类法兰的建模需要重点关注几个关键尺寸的约束：中心通孔与安装孔的位置度公差、法兰端面的平面度、环形槽的尺寸精度与同轴度，这些尺寸直接决定了后续加工出来的零件能不能顺利完成装配、能不能满足实际使用的性能要求。不同于重型设备用的大规格法兰，这类小型硬铝法兰更多面向轻量化、紧凑型的设备场景，设计时不需要冗余的强度余量，在满足使用载荷的前提下尽可能压缩结构尺寸、降低零件自重，是这类零件设计的核心思路。实际装配过程中，该法兰的对接面不需要额外加工复杂的密封水线，依靠硬铝加工后的表面粗糙度就能配合密封件实现可靠密封，减少了加工工序，降低了零件的制造成本，同时硬铝材质本身的切削性能优异，不管是数控车削还是铣削加工都能获得很高的尺寸精度，加工效率也比钢制零件更高，适合小批量定制或者批量生产的需求。在一些需要频繁拆装的实验台架场景中，这类轻型法兰的自重优势也很明显，单人就能完成拆装操作，不需要借助吊装工具，大幅提升了设备调试、管路改接的效率。
