灰铸铁材质带安装座异形法兰结构件

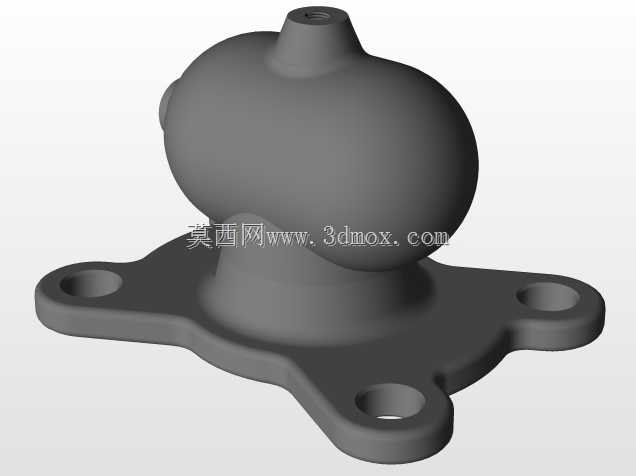

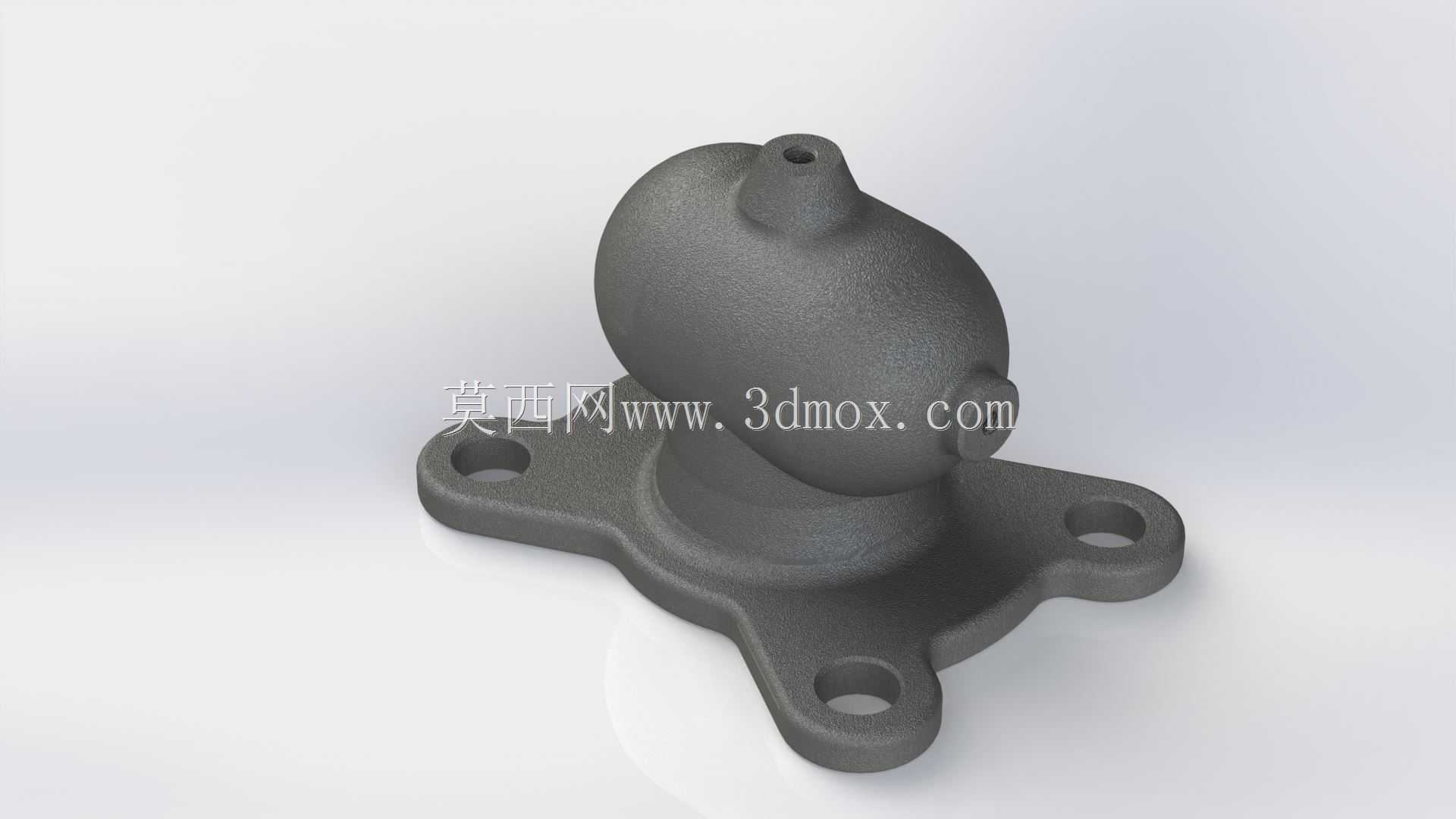

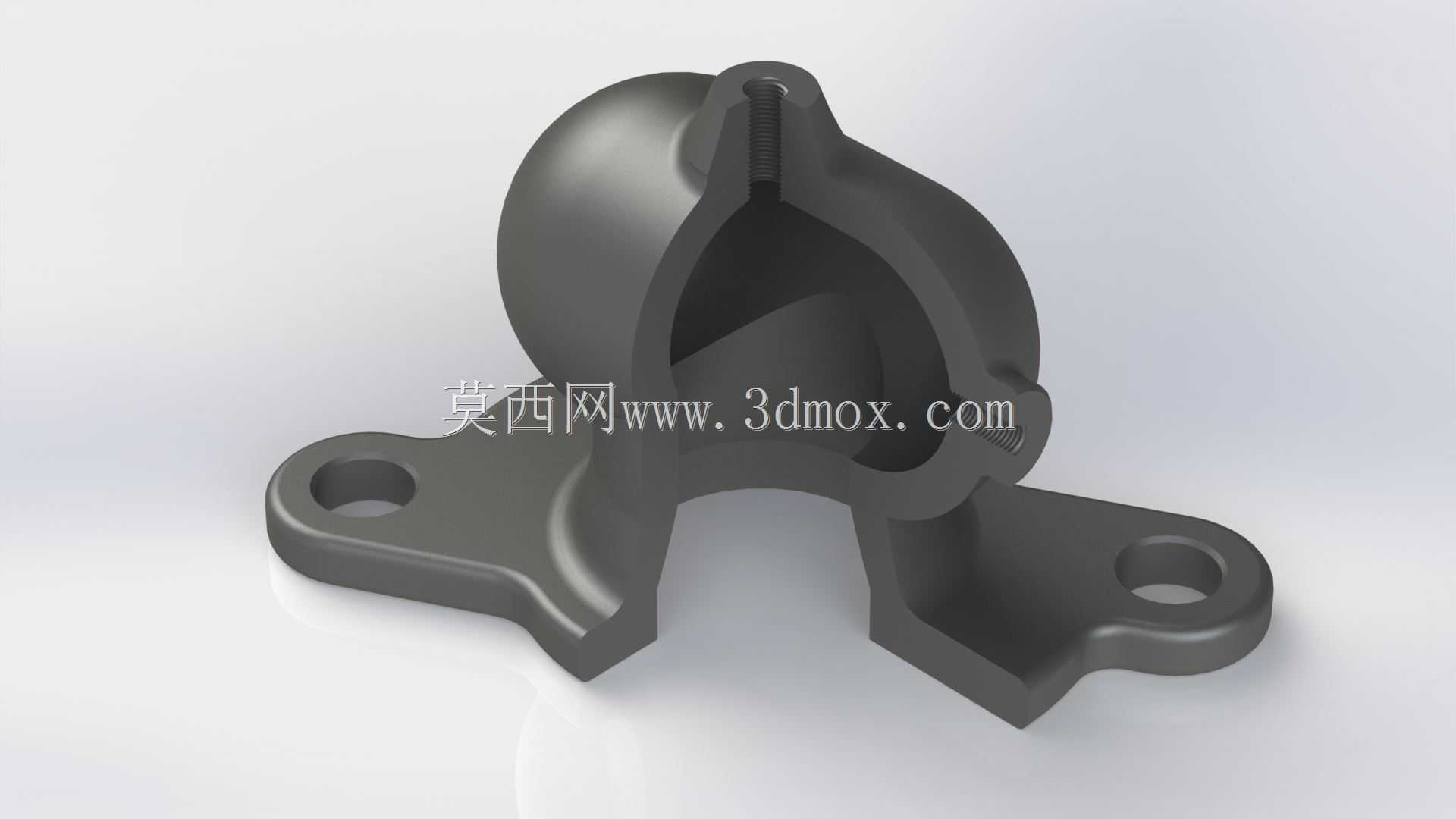

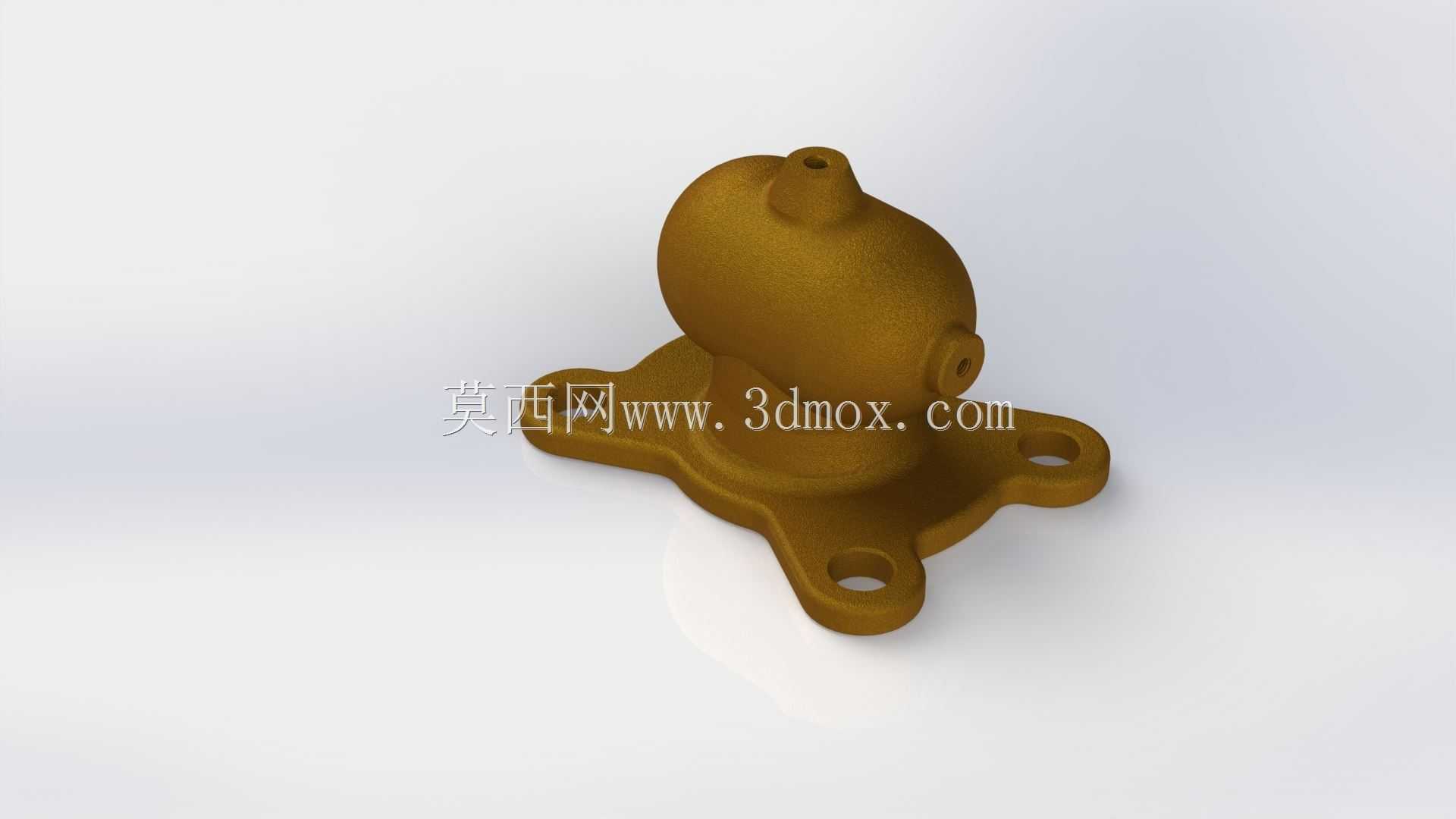

　　这类带异形腔体的法兰结构件，常应用在低压流体输送管路的末端转向节点，比如小型液压站的回油通路、气动系统的分支汇流位置，或是小型内燃机的通气回路接口处，区别于常规平板式法兰，它集成了腔体转向与法兰连接的双重功能，不需要额外搭配转向接头就能完成管路方向的调整，能减少管路装配时的接头数量，降低整个通路的泄漏风险点。从结构设计逻辑来看，主体的椭球形腔体是为了适配流体转向时的流道平滑过渡，避免直角转向带来的流体阻力骤增，也能减少介质在腔体内的紊流冲击，降低长期运行时的腔体壁面冲蚀磨损；腔体顶部的小凸台接口是用来接装测压接头或是排气阀，侧面的小凸台则可以作为备用取压口或者堵封预留位，方便现场根据实际管路布局调整接口使用方案。

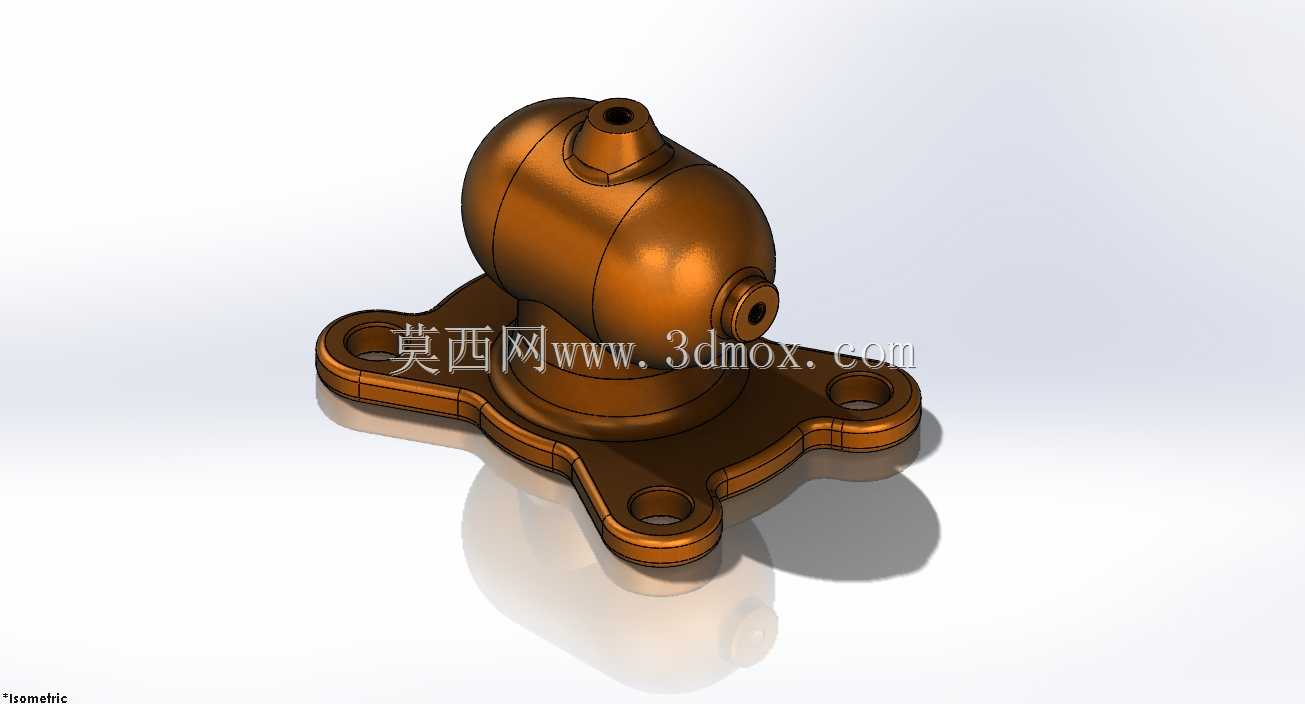

　　底部的三耳式安装法兰座，三个安装孔呈120度均布？不对，看结构是三个带孔的安装耳，这种布局相比四方法兰能在保证安装强度的前提下减少整体占用的安装空间，适合安装空间局促的设备内部位置，安装孔的孔径是按照常用的螺栓规格匹配设计，孔边做了加厚处理，避免螺栓锁紧时出现安装耳开裂的问题，毕竟灰铸铁材料的塑性较差，局部应力集中很容易导致装配时的脆性断裂，设计时特意在安装耳和腔体连接的位置做了大圆角过渡，分散锁紧应力和管路运行时的振动载荷。材料选用灰铸铁0.6020也就是EN-GJL-200，这种材料的铸造性能优异，能很好地成型这种带复杂内腔的异形结构，不需要后续大量的机加工就能保证腔体的基本尺寸精度，同时材料本身的减振性能好，

　　能吸收管路内流体脉动带来的振动，避免振动传递到相邻的管路部件上，而且灰铸铁的耐磨性能也能满足低压流体介质长期冲刷的使用需求，成本相比铸钢或者铝合金材料更低，适合批量配套使用。在安装边界上，需要注意底部法兰面的平面度要求，装配时要搭配对应尺寸的密封垫片，三个安装螺栓要按照对角顺序分次锁紧，避免单边锁紧导致法兰面倾斜出现密封失效；顶部和侧面的小接口在不用的时候要搭配对应规格的堵头封堵，堵头的锁紧力矩不能过大，防止凸台位置因为受力过大出现断裂；整个腔体的流通通径是按照常规小流量管路设计，不能超流量使用，否则会导致流阻过大影响整个管路系统的输送效率。另外在建模的时候，这类铸件要注意拔模斜度的设置，所有垂直于分型面的面都要做合理的拔模角度，

　　避免铸造脱模时出现卡模或者铸件表面拉伤，腔体的壁厚要尽量保持均匀，防止铸造冷却时出现缩孔、缩松的缺陷，各个转角位置都要做圆角处理，既符合铸造工艺要求，也能减少应力集中点，提升零件的整体结构强度。实际选型使用的时候，要确认接口的通径和安装孔的中心距是否和现场管路匹配，因为是定制化的异形法兰结构，没有统一的标准尺寸，安装前要核对安装空间是否能容纳整个椭球形腔体的外形，避免和周边的设备部件出现干涉，尤其是在设备内部管路密集的区域，要提前预留好扳手操作空间，方便后期的维护拆装。
