手持激光可视化定位操作手柄结构

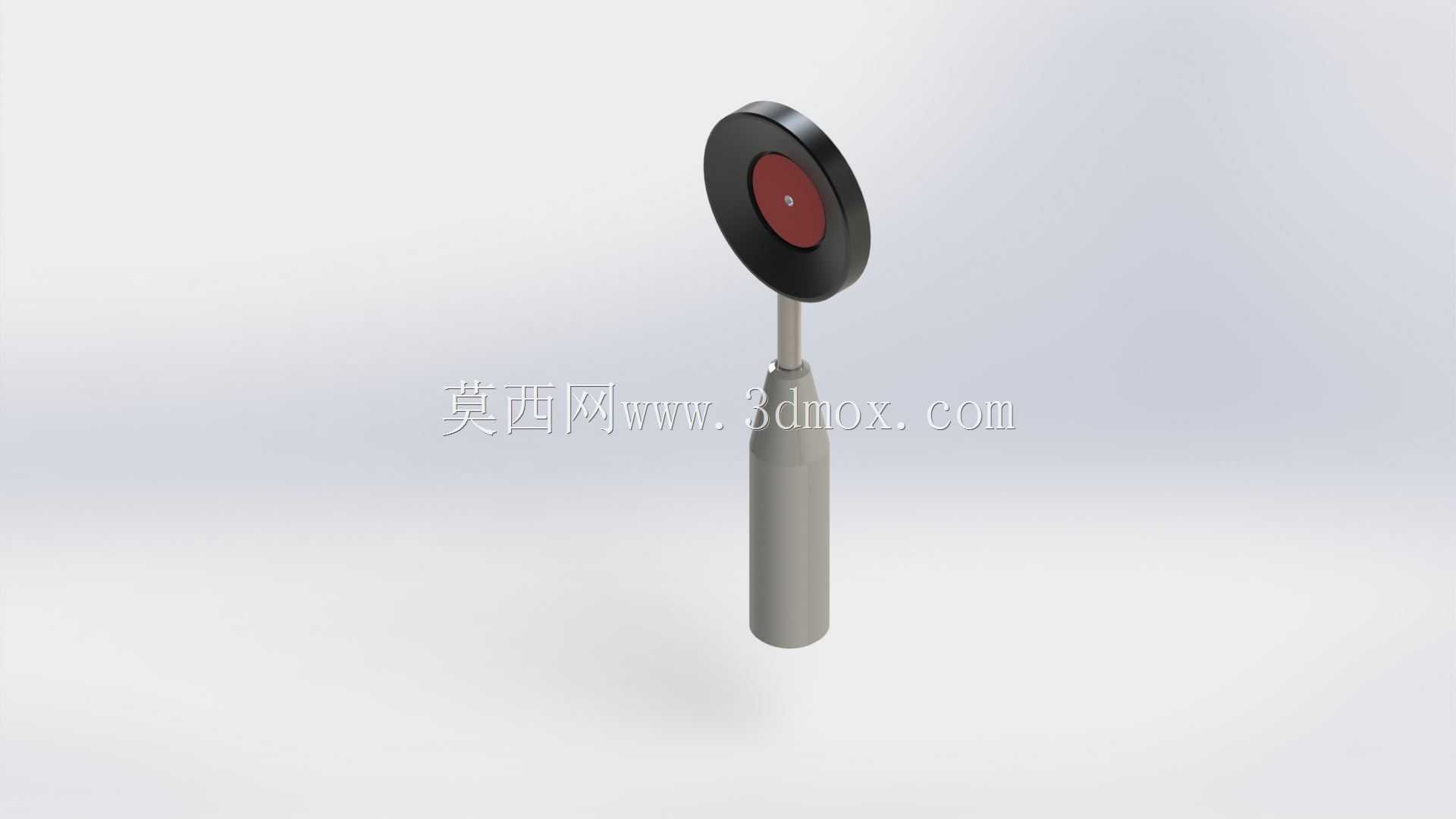

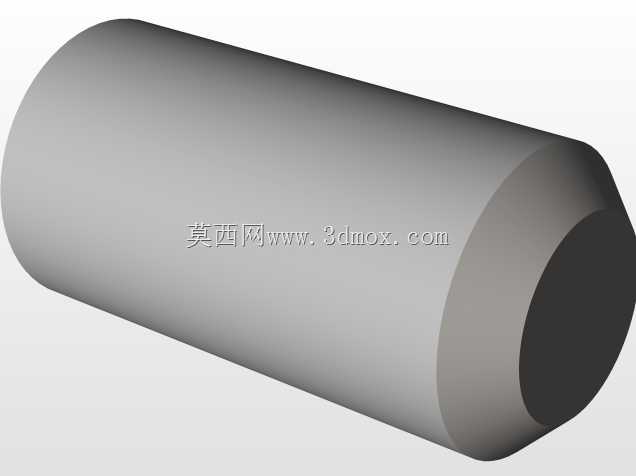

　　这款手持操作部件主要应用在工业激光对位、小型激光检测、教学实验光路调试等场景中，作为操作人员直接握持的操作端，承担激光出射端固定、光路指向调整、操作力传导的核心作用，区别于固定式激光安装座，手持结构的设计核心是平衡操作灵活性与光路稳定性，避免长时间握持产生的疲劳感，同时保证激光出射方向不会因为手部微小抖动产生过大偏移。从结构组成来看，整体分为握持段、连接杆段、激光安装盘三个核心部分，握持段采用圆柱型等径设计，表面做哑光防滑处理，直径适配成年男性手掌握持的舒适区间，整体长度控制在单手握持时拇指与食指可自然搭靠在连接杆根部的范围，握持段内部预留了激光驱动电路板、供电模块的安装空间，尾部可预留走线槽或者内置电池仓的安装位，

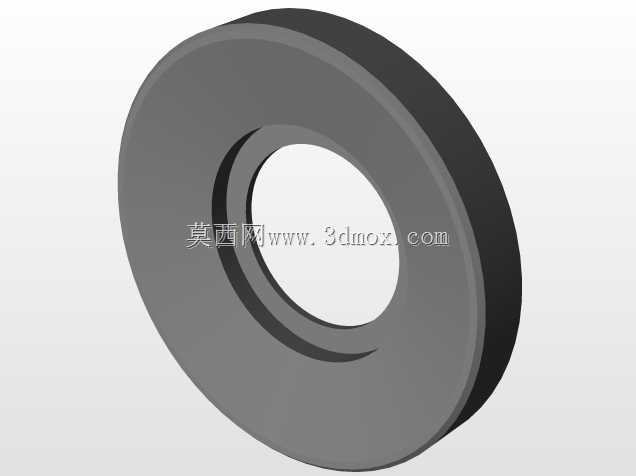

　　满足有线供电或者内置电池两种供电方案的改装需求。连接杆段采用细直径金属杆结构，连接握持段与顶部的激光安装盘，杆部的长度设计经过反复校核，既可以让操作人员握持时手部不会遮挡激光出射方向的观测视线，也能避免杆部过长导致的结构刚性不足，在调整指向时产生头部晃动，杆部与握持段、安装盘的连接位置均做了止转结构设计，采用过盈配合加侧面顶丝固定的方式，避免长期使用后连接位置松动导致激光指向偏移。顶部的激光安装盘采用圆盘式结构，中心位置设置激光模组的安装沉孔，沉孔的同轴度公差控制在0.02mm以内，保证激光出射方向与安装盘端面的垂直度，安装盘外圈做凸起挡边结构，既可以保护内部的激光镜片不受磕碰，也能在临时放置手柄时避免镜片直接接触工作台面造成刮花，

　　中心的红色标识区域为激光出射端的对准标记，方便操作人员快速确认激光出射点位置。在实际使用场景中，这类手柄常搭配小型点状激光模组使用，在钣金划线定位、设备安装对位、木工开料标线、教学实验光路演示等场景下，操作人员握持手柄可以快速调整激光指向，在待加工或者待安装的表面投射出清晰的定位光点，相比传统的钢尺划线、吊线对位的方式，操作效率提升明显，尤其在异形工件、高空对位的场景下，手持操作的灵活性优势更加突出。设计过程中重点考虑了长期使用的可靠性，所有连接位置均避免了易松动的卡扣结构，全部采用机械紧固方式，握持段的外壳壁厚预留足够的强度余量，即使从1.2米高度跌落至水泥地面也不会出现壳体开裂、内部模组移位的问题，整体重量控制在150g以内，

　　不含内置电池时重量更低，长时间单手握持操作不会产生明显的酸胀感。安装边界方面，顶部安装盘适配市面常见的12mm直径点状激光模组，不需要额外做定制改装即可直接装配，握持段内径预留了常规7号电池仓、小型驱动电路板的安装空间，尾部可以根据使用需求加装按压式开关或者自锁式开关，开关位置设置在握持段侧面食指自然触碰的位置，不需要改变握持姿势即可完成激光的通断操作。结构设计上没有多余的冗余特征，所有曲面、倒角均服务于操作舒适性与结构刚性，没有为了外观做不必要的异形结构，降低了加工制造的难度，不管是采用机加工方式制作手板，还是采用注塑方式批量生产，都具备较好的工艺性，连接杆与两端部件的连接位置做了圆角过渡，避免应力集中导致的杆部断裂问题，安装盘的边缘做了R1.5的圆角处理，握持调整时不会划伤操作人员的手部。在光路稳定性的校核上，当手柄处于水平握持状态时，顶部安装盘的下挠量控制在0.1mm以内，对应的激光指向在1米工作距离上的偏移量不超过0.3mm，完全满足常规工业对位、教学演示的精度要求，不需要额外增加配重结构即可达到使用要求，整体结构简洁，零部件数量少，后期维护拆装方便，只需要拧下侧面的紧固顶丝即可拆分三个核心段，完成内部电池、激光模组的更换操作。
