Zaber长行程线性执行导轨结构

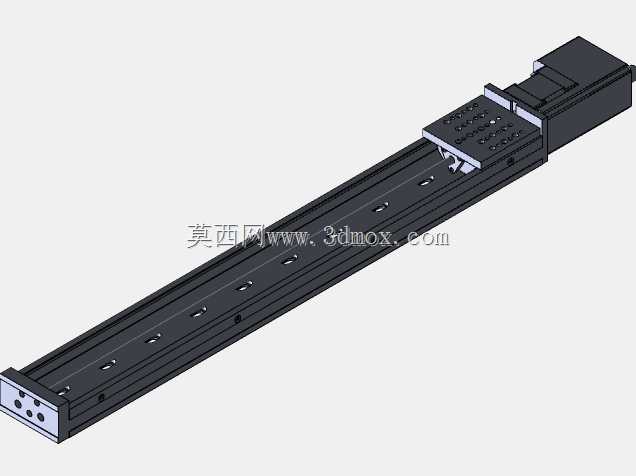

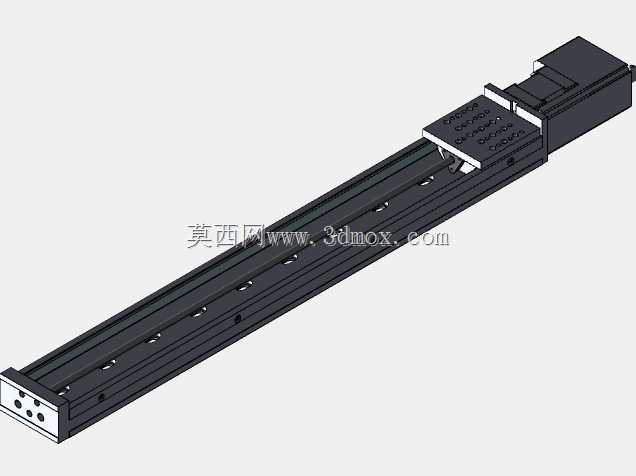

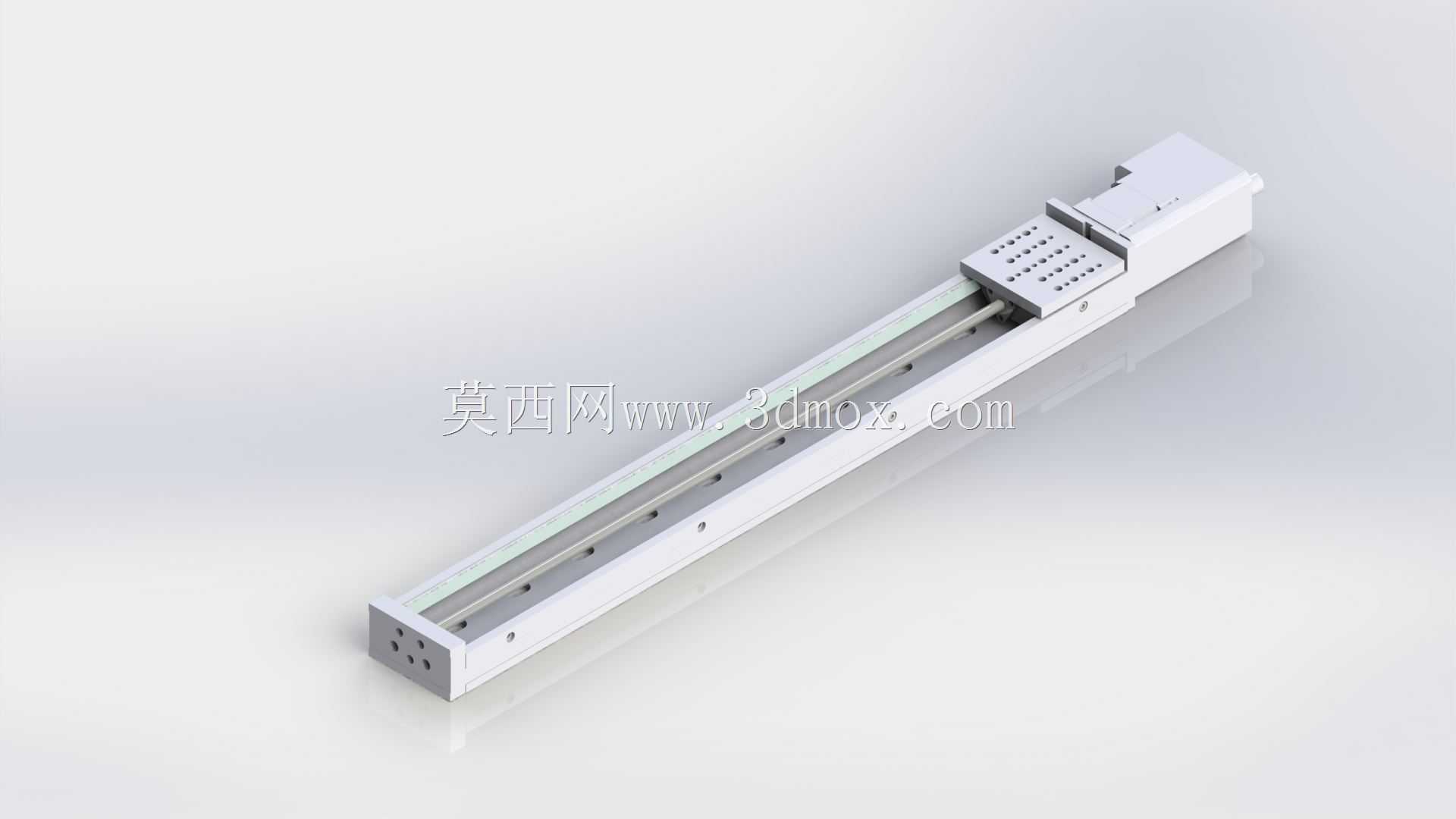

　　在自动化精密传动场景里，这类线性执行导轨的应用覆盖了实验室精密位移平台、小型自动化装配工位、光学检测调焦机构、半导体晶圆微调载台等多个对位移精度、运行平顺性有要求的领域。区别于普通重载直线导轨，这款执行器将驱动组件与导向导轨做了集成化设计，不需要使用者额外搭配丝杠、电机安装座、限位组件等零散部件，能大幅缩短非标设备的设计与装配周期。从结构设计逻辑来看，这款导轨采用了全封闭的铝型材基座作为主体承载结构，型材本体经过时效处理消除内应力，避免长期使用后出现形变影响导向精度，基座两侧集成了高精度直线导向轨，滑块部分与驱动螺母做了一体化设计，既减少了零件堆叠带来的装配累积误差，也压缩了整体的安装空间。其520毫米的有效行程设计，

　　刚好覆盖了多数中小型自动化设备的直线位移需求，比如实验室液体工作站的移液枪走位、视觉检测设备的镜头焦距微调、小型点胶设备的工位切换，都能在这个行程范围内完成作业。安装边界上，基座两端预留了标准化的安装孔位，支持水平正装、侧装甚至垂直吊装的安装方式，孔位间距符合通用工业铝型材的安装模数，不需要额外加工转接板就能直接固定在欧标40系列、50系列的铝型材机架上，适配性很强。滑块台面同样预留了成排的内螺纹安装孔，能直接固定工装夹具、检测探头、作业执行端等负载，孔位的排布兼顾了不同尺寸负载的安装需求，小到传感器支架，大到小型工件载台都能直接锁附。功能特性方面，集成式的结构设计让导轨的运行阻力更小，导向部分采用了低摩擦的滚珠导向结构，

　　配合精密研磨的传动部件，能实现微米级的位移重复定位精度，运行过程中噪音低、抖动小，即使在低速运行状态下也不会出现爬行现象，适合对位移稳定性要求高的检测类场景。设计过程中，工程师充分考虑了日常维护的便利性，基座侧面预留了润滑脂注入口，不需要拆解导轨外壳就能定期对导向和传动部件做润滑保养，延长设备的使用寿命；两端的内置限位结构能防止滑块超程脱出，避免设备运行过程中出现撞机损坏的问题，同时预留了外置限位开关的安装槽位，方便使用者根据实际工位需求调整软限位位置。和传统的拼接式直线传动组件相比，这种集成式线性执行导轨不需要工程师逐一核算电机与丝杠的同轴度、导轨的平行度等装配公差，出厂前已经完成了所有部件的精度校准，

　　拿到手只需要完成固定接线就能投入使用，对于快速搭建原型设备、缩短项目交付周期的场景非常友好。在实际选型过程中，这类导轨需要根据负载重量、运行速度、安装方向来确认具体的参数适配，垂直安装场景下需要额外考虑抱闸机构防止断电下坠，这款导轨的结构本身预留了抱闸组件的安装空间，不需要对本体做二次加工就能拓展对应的功能。从三维建模的角度来看，这个模型完整还原了导轨的所有安装特征、外形尺寸、孔位参数，不管是做设备的整体布局装配干涉检查，还是做后续的工装夹具适配设计，都能直接调用，不需要重新测绘建模，能有效提升结构设计阶段的工作效率，避免因为测绘尺寸偏差导致后续装配出现干涉问题。
