原型发动机传动齿轮轴结构设计

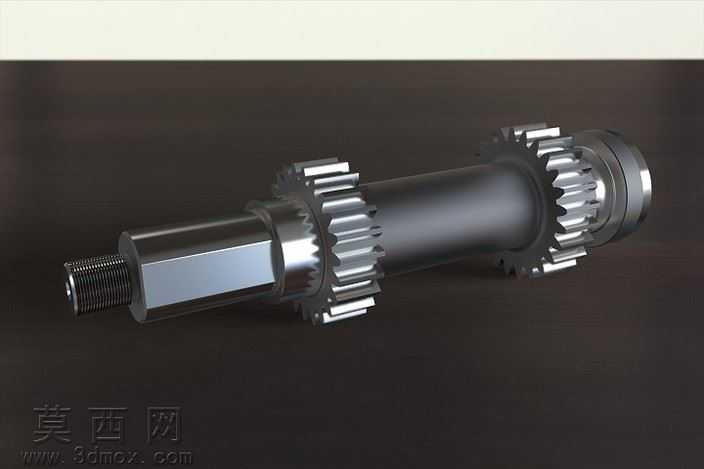

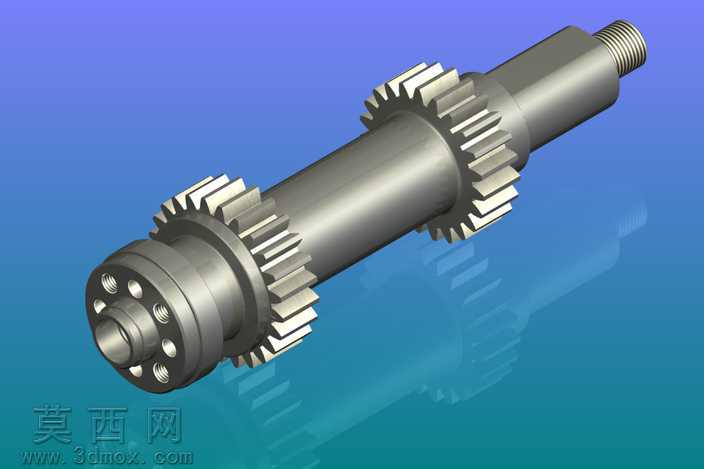

本模型为原型发动机配套的传动齿轮轴，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动件的设计规范，对轴体各段功能结构进行了精细化还原。模型首先完成轴体基体的回转特征构建，依次划分出螺纹连接段、方头定位段、轴承配合段、齿轮安装段以及端部定位轴颈，各轴段的直径、长度参数均匹配发动机内部的装配空间与传动载荷要求，轴肩过渡位置均设计了标准圆角，避免应力集中导致的部件失效。模型上的两组传动齿轮采用渐开线齿形参数化生成，齿廓曲线、齿距、齿厚参数均符合通用齿轮传动标准，齿轮与轴体采用一体式结构设计，还原了原型件的刚性传动特性，齿面部分做了精细化的面处理，还原真实机加工后的表面质感。渲染阶段采用金属材质赋予整体结构，针对不同轴段的加工工艺区分材质表现：螺纹段、方头定位段做了发黑处理的哑光金属质感，轴承配合面做了精磨后的高亮金属质感，齿轮齿面做了淬火处理的细微磨砂金属质感，轴体中部非配合面做了粗加工后的哑光金属质感，通过材质参数的调整清晰区分不同功能区域的加工特征。结构设计上充分考虑发动机内部的动力传输路径，两组齿轮分别对应不同的传动速比，轴体的中空设计在保证结构强度的前提下降低了整体重量，端部螺纹段用于锁紧端部限位件，方头结构用于装配时的扭矩施加，各轴段的退刀槽、越程槽均按照机加工工艺要求做了还原，保证模型具备实际生产参考价值。建模过程中对所有配合尺寸做了公差预留的特征体现，能够直接用于虚拟装配验证、运动仿真分析以及后续的工程图纸生成，完整还原了原型发动机轴的全部结构细节与设计逻辑。
