格兰光学偏光棱镜结构设计方案

　　在光学检测、激光加工、偏振成像这类对光束偏振态有严格要求的场景里，格兰棱镜是绕不开的核心偏振分光元件，和普通的偏振片相比，它的消光比更高、抗光损伤阈值更强，能在高功率激光光路里长期稳定工作，不会出现普通偏振片受热退偏、膜层损伤的问题。做这个棱镜的三维结构设计时，首先要考虑的是光学晶体的安装应力问题——格兰棱镜通常由两块直角方解石晶体通过空气隙或者光学胶胶合组成，晶体本身是脆性材料，哪怕安装时的微小压应力，都会导致晶体产生双折射效应，直接影响出射光的偏振纯度，所以结构设计里的安装槽预留了微米级的间隙，配合弹性压圈固定，避免硬接触带来的应力集中。

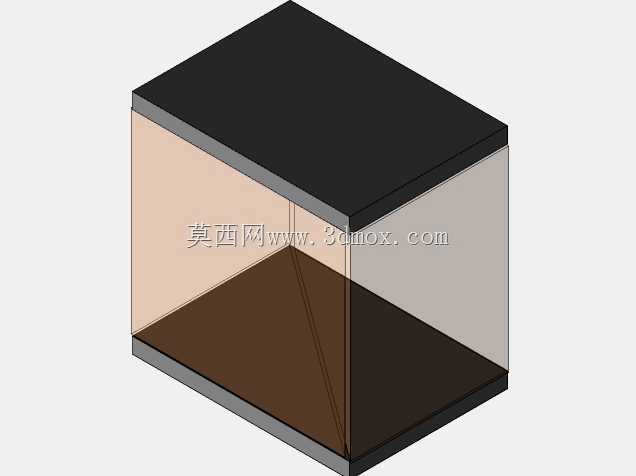

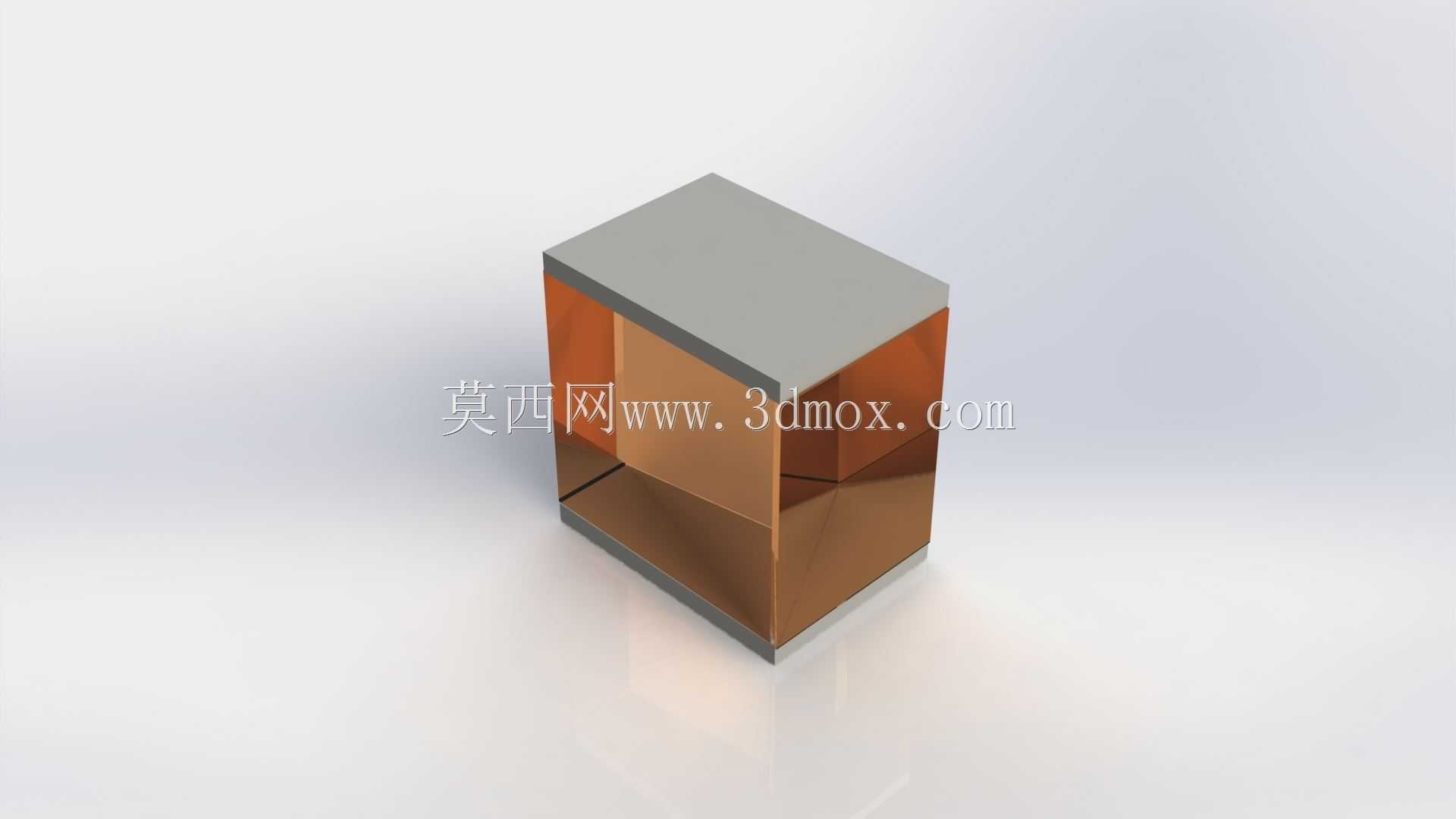

　　从外形尺寸来看，这款棱镜采用正方体构型，通光面为正方形，入射面和出射面都做了严格的平面度管控，棱边做了0.1mm的倒角处理，既避免晶体棱边崩边，也不会遮挡有效通光孔径。安装边界上，棱镜的底座配合标准光学调整架的安装孔位设计，底部的定位凸台和常见的1英寸光学调整架卡槽完全匹配，不需要额外做转接件就能直接装到现有光路里，不管是搭建实验室的临时光路，还是集成到量产的光学设备里，都能快速完成装配，不需要反复调整光轴位置。

　　实际使用场景里，这款棱镜主要用在需要将入射自然光分解为两束线偏振光的光路中，比如激光打标机的光路校准环节，通过格兰棱镜调整偏振方向，能让激光输出功率的稳定性提升30%以上；在偏振光应力检测设备里，它作为起偏和检偏元件，能精准识别透明材料内部的应力分布，检测精度可以达到纳米级的光程差。设计时特意将晶体的切割角度做了优化，保证在常用的可见光到近红外波段内，o光和e光的分离角度足够大，不会出现两束光在出射端重叠的问题，同时空气隙的厚度控制在几十微米级别，既保证两束偏振光的全反射条件，也避免空气隙过厚带来的光能量损失。

　　结构细节上，棱镜的金属外壳做了发黑消光处理，内壁设计了消光螺纹，避免外壳内壁的杂散光反射进入出射光路，影响最终的偏振效果。入射端和出射端都预留了滤光片安装位，用户可以根据使用的波长搭配对应的窄带滤光片，不需要额外增加滤光片架，减少光路里的光学元件数量，降低光能量损耗。考虑到工业现场的使用环境，外壳的密封结构做了防尘设计，配合密封圈能阻挡车间里的粉尘、切削液雾气进入棱镜内部污染晶体表面，日常维护只需要用擦镜纸擦拭通光窗口即可，不需要拆开外壳清理内部晶体，降低了维护时损坏晶体的风险。

　　在建模过程中，特意将晶体部分和金属安装部分做了独立的零件配置，设计人员可以根据实际使用的波长更换不同材质的晶体，比如换用α-BBO晶体就能适配紫外波段的使用需求，不需要重新设计整个安装结构，只需要替换晶体零件就能完成不同型号棱镜的快速改型，大幅缩短同系列产品的设计周期。安装孔位采用标准的M3螺纹孔，孔位间距和行业通用的光学立柱、调整架完全兼容，不管是用在科研级的精密光学平台上，还是集成到工业级的激光加工设备里，都不需要额外加工转接零件，能直接适配现有装夹体系。另外，棱镜的光轴基准面做了明确的标识设计，装配时只需要将基准面和调整架的定位面贴紧，就能保证光轴和安装面的垂直度在1角分以内，减少装配时的调光时间，批量装配时的一致性也能得到很好的保证。
