紧凑型电子驱动器用铝型材防护壳体

　　这款铝制壳体在设计之初，就瞄准了小体积电子驱动类设备的防护与安装需求，这类设备常见于工业现场分布式IO模块、小型步进/伺服驱动器、嵌入式信号采集终端这类需要贴近执行端安装的场景，很多时候安装空间被主设备结构、走线槽、相邻工位组件挤压，留给防护壳体的安装余量非常有限，因此整体采用挤压铝型材一体成型的主体结构，省去了多余的拼接接缝，既提升了壳体整体的结构刚性，也能减少组装工序的零件数量。

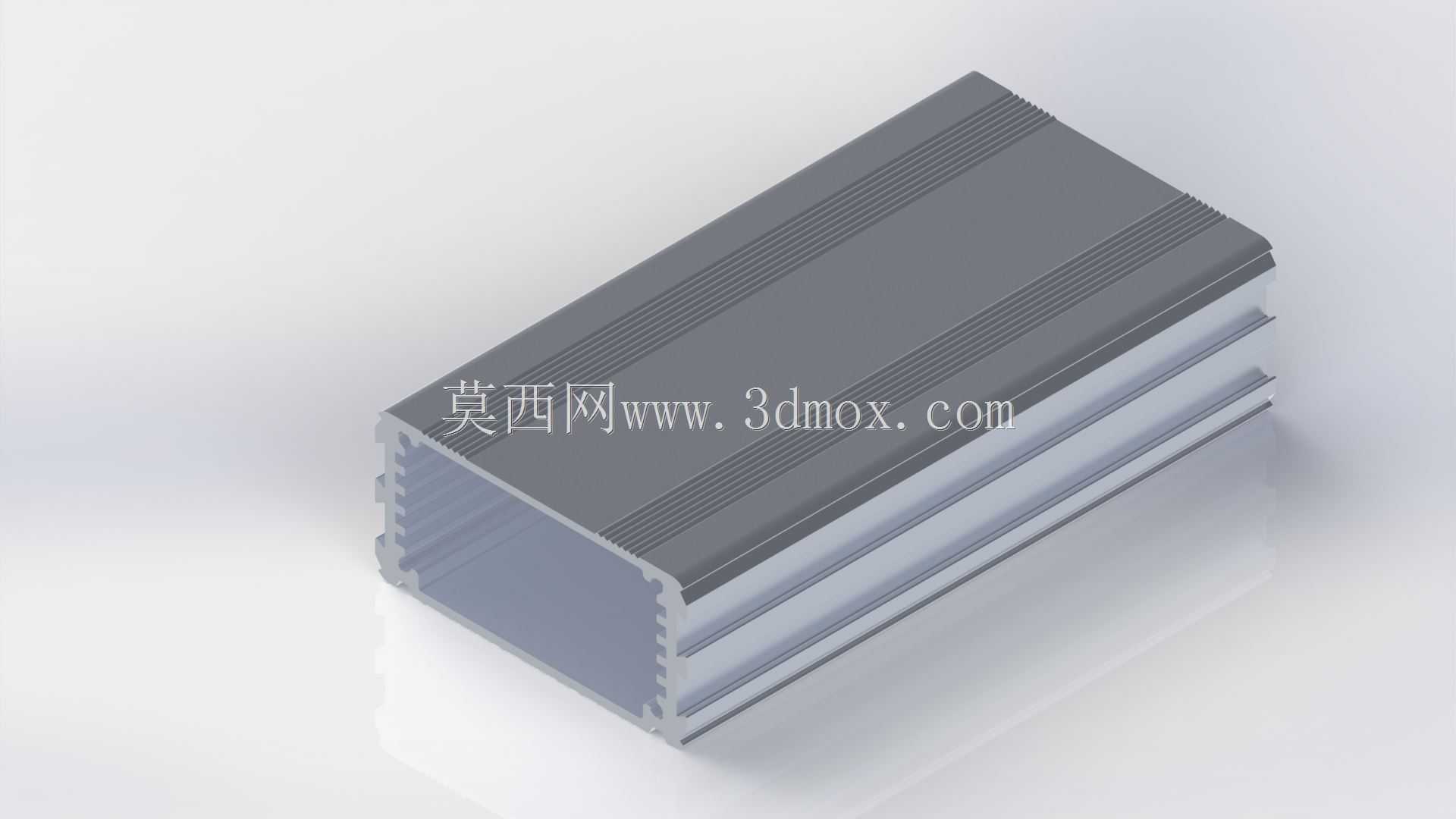

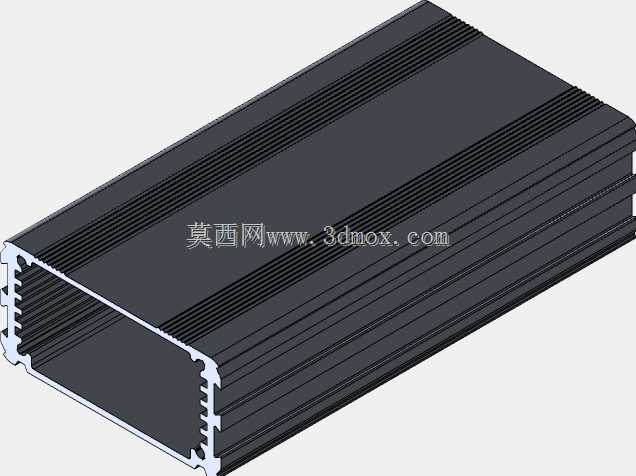

　　从结构设计逻辑来看，主体采用带散热鳍片的外轮廓设计，侧壁的多道平行筋条并非单纯的装饰结构，一方面是增加壳体与空气的接触面积，帮助内部功率器件在密闭安装环境下散出工作热量，避免驱动器长时间工作出现过热降频；另一方面这些筋条也能提升型材截面的抗扭、抗弯性能，在设备运输、现场安装受外力挤压时，不会轻易出现侧壁变形挤压内部PCB板的情况。壳体的内腔预留了统一的PCB安装卡槽，沿着型材长度方向贯通，设计时就考虑了常规1.6mm、2.0mm厚度印制板的插入公差，不需要额外增加固定柱，装配时只需将焊好元器件的电路板顺着卡槽滑入即可，两端再搭配端盖封挡，就能完成核心部件的固定，大幅减少装配时的螺丝使用量，也能避免螺丝柱开裂导致的固定失效问题。

　　在安装边界的考量上，这类壳体的外轮廓尺寸适配常规DIN导轨安装的空间规范，同时侧壁预留了沉头安装孔位，既可以通过配套卡扣卡装在标准电气柜导轨上，也能直接用螺丝固定在设备的安装基板上，适配不同现场的安装条件。型材的壁厚经过核算，在满足EMC屏蔽要求的基础上尽可能做薄，既保证壳体能够阻隔外部电磁信号对内部驱动电路的干扰，也能控制整体重量，不会给安装点位带来额外的负重负担。内腔的边角位置做了小圆弧过渡，避免型材挤压成型时的应力集中，也能防止装配时尖锐边角划伤操作人员、划破线材绝缘层。

　　实际应用中，这类铝盒除了容纳电子驱动器，也可用于小型工业通讯模块、传感器信号转换单元的防护封装，型材表面可做阳极氧化处理，既能提升表面耐磨性能，也能根据设备配色需求做不同的表面着色，适配不同主机设备的外观风格。两端的端盖可根据接线需求提前预留航空插头、接线端子的开孔位，不需要后期二次加工开孔破坏壳体的防护涂层，设计阶段就将出线位置、密封槽位做了预留，搭配密封胶条可达到基础的防尘防溅等级，满足多数工业车间的现场使用环境要求，不需要额外增加外置防护箱就能直接安装使用。

　　从结构建模的细节来看，型材截面的所有筋条厚度保持均匀，符合铝挤压工艺的成型要求，避免出现壁厚差过大导致挤压成型时出现变形、冷隔等工艺缺陷，内腔的卡槽尺寸公差按照型材加工的常规精度做了偏移补偿，保证批量生产时电路板都能顺利装入，不会出现过紧卡滞或者过松晃动的情况。壳体外部的散热筋条间距经过优化，既不会因为间距过小积灰难以清理，也不会因为间距过大损失散热面积，日常维护时只需用干燥毛刷就能清理表面积尘，长期使用也能保持稳定的散热效率。
