CK15材质双外螺纹液压油路连接接头

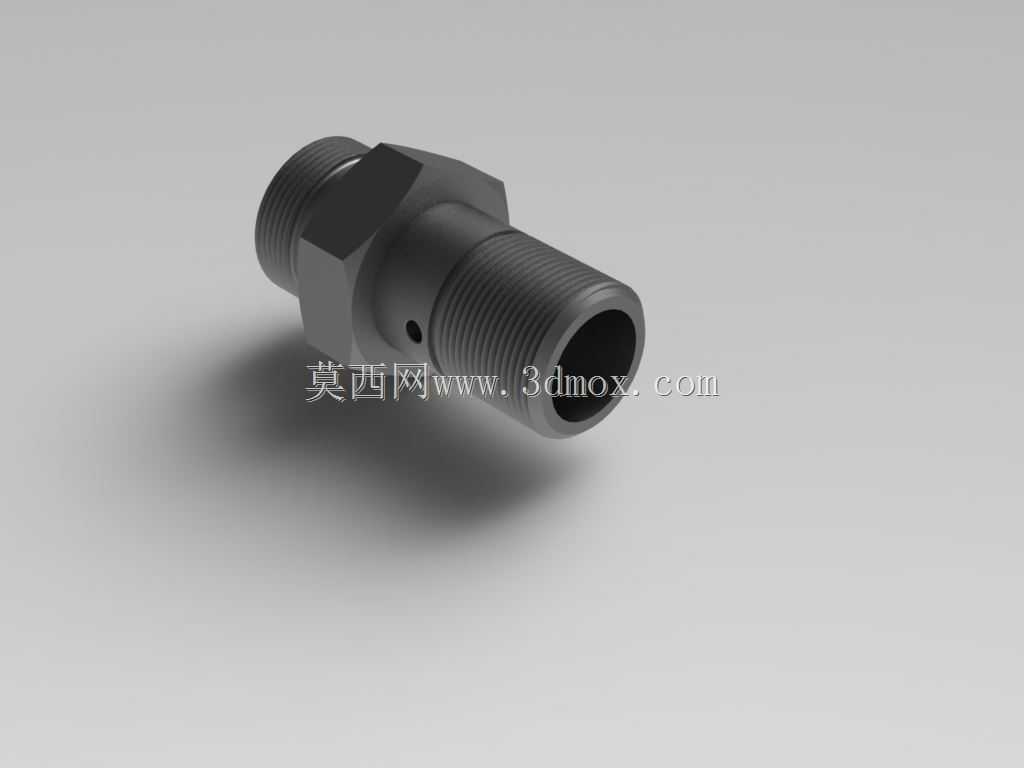

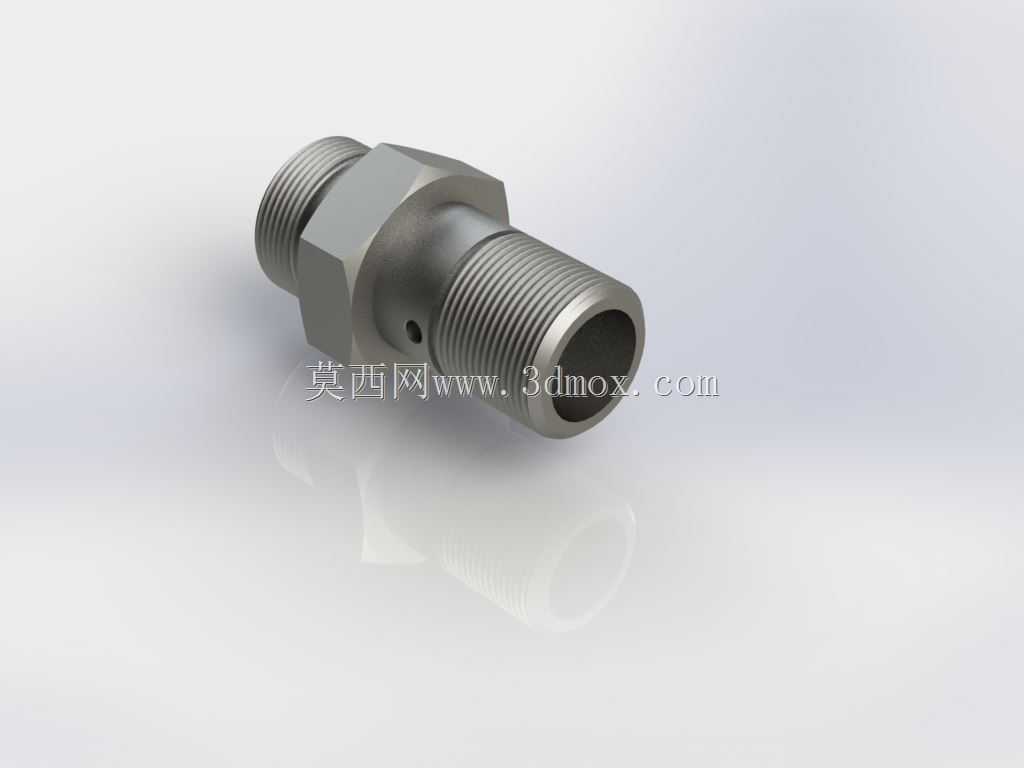

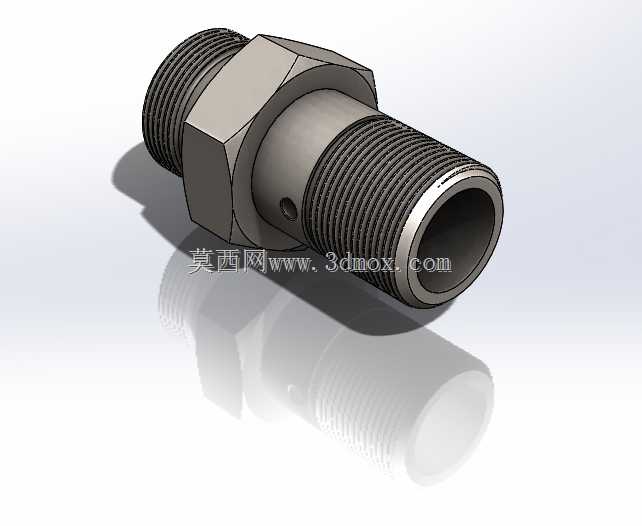

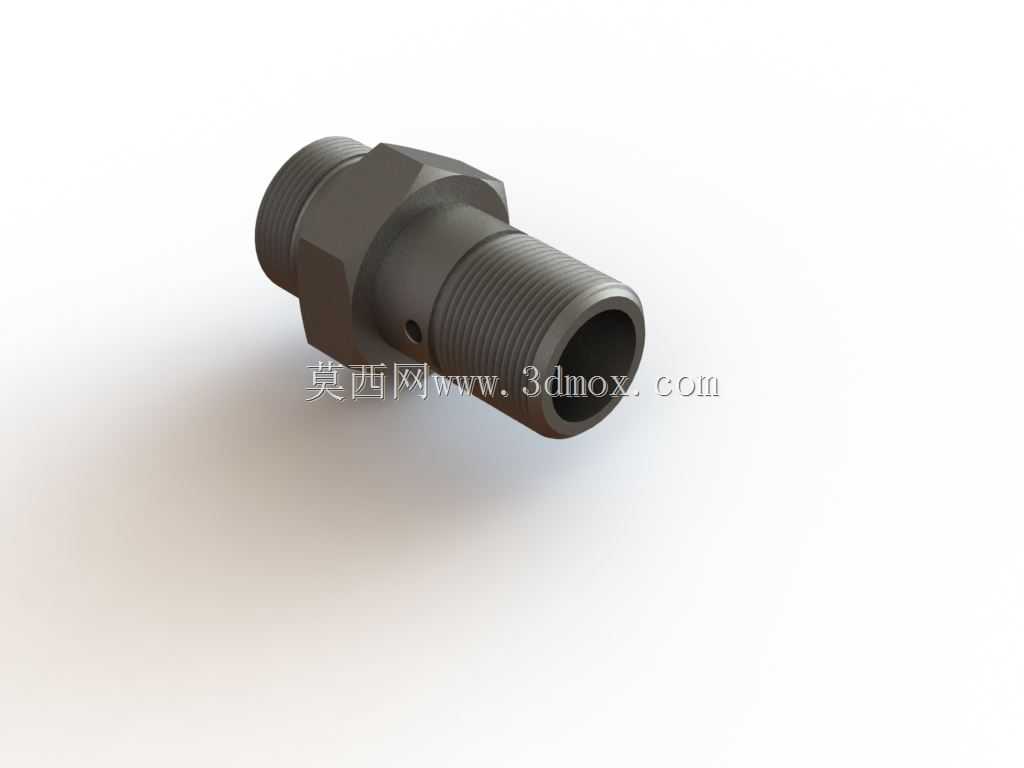

　　在液压系统的管路布设场景中，这类带双外螺纹的钢制接头是油路连通的核心基础零件，主要承担不同通径管路之间的刚性连接功能，保障液压油在固定通路内稳定输送，避免出现渗漏、泄压等影响系统运行的问题。从实际使用场景来看，这类接头常应用在中低压液压站、工程机械液压回路、机床润滑系统的管路对接位置，需要承受管路内油压的周期性波动，同时还要适配安装空间内的布局限制，因此在结构设计上做了针对性的优化。接头整体采用棒料一体加工成型，主体中间设置六角夹持位，方便安装时使用扳手施加扭矩，不会因为夹持力过大造成接头主体变形，六角位的对边尺寸符合常规扳手的夹持规格，现场安装不需要定制专用工具，适配常规维修与装配的作业条件。

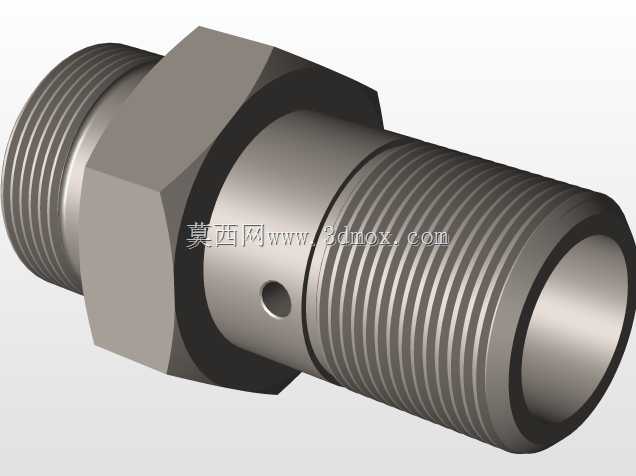

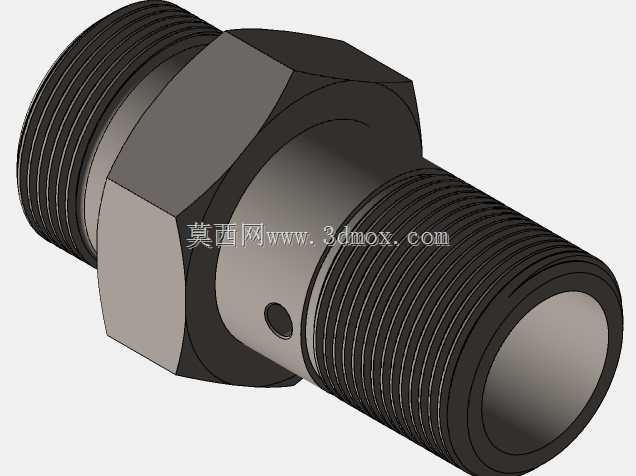

　　两端的外螺纹分别采用M60x3与M56x3的规格，能够直接对接对应内螺纹的管路或阀块接口，螺纹加工精度满足普通密封连接的要求，配合密封件使用即可达到可靠的密封效果，不需要额外加工焊接坡口，减少现场装配的工序量。接头总长度控制在140毫米，安装时需要预留的轴向空间可以直接根据这个尺寸核算，不会因为长度偏差导致管路对接时出现别劲、应力集中的问题，中间的六角位距离两端螺纹的位置经过测算，刚好可以在安装完成后留出足够的扳手操作空间，避免相邻管路之间出现干涉。接头侧壁设置的径向小孔，是作为油路的测压接口或者旁通油口使用，不需要额外在管路上开孔取油，减少管路的泄漏点，这个小孔的位置在六角位靠近M56x3螺纹的一侧，安装后不会被相邻部件遮挡，

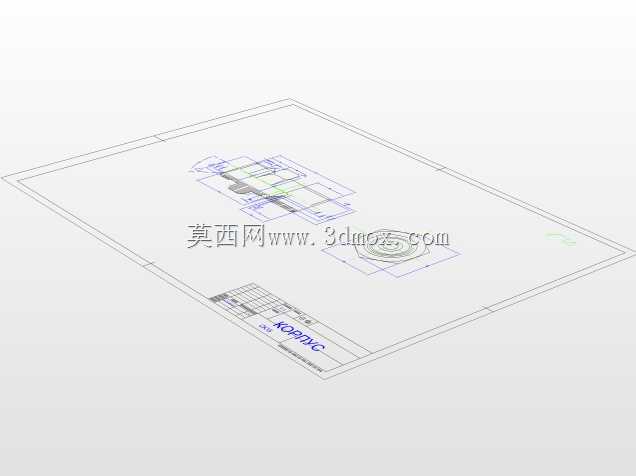

　　方便后续接装测压表或者旁通管路。材质选用CK15也就是ASTM1015优质碳素结构钢，这种材料的切削性能较好，加工后表面粗糙度容易控制，同时经过适当的表面处理后具备不错的防锈能力，强度足以承受中低压液压回路的工作压力，不会在正常油压波动下出现开裂、螺纹滑牙的失效问题。在建模过程中，所有尺寸都严格按照机械加工的公差要求设置，螺纹部分采用标准牙型建模，六角位的倒角、两端螺纹的起始退刀槽都做了还原，能够直接用于装配干涉检查、管路布局模拟，也可以作为加工工艺编制的参考依据。实际选型时，需要确认对接管路的螺纹规格与该接头匹配，同时核算管路内的工作压力是否在材料的承受范围内，安装时要在螺纹处配合合适的密封胶带或者密封垫圈，

　　控制拧紧扭矩在合理区间，避免扭矩过大造成螺纹崩牙或者接头变形，扭矩过小则容易出现密封失效漏油的问题。这类接头的结构属于典型的刚性管路连接件，没有活动部件，可靠性主要取决于加工精度与安装操作的规范性，在常规的工业液压、润滑系统中使用寿命很长，只要没有出现外力撞击或者超压使用的情况，基本可以做到和设备同周期服役，不需要频繁更换维护。
