光隔离器用法拉第旋转器结构设计

　　在激光加工、光纤通信、光传感等光电系统搭建过程中，光隔离器是保障光路稳定运行的核心无源器件，而法拉第旋转器作为光隔离器的核心功能单元，其结构设计合理性直接决定了隔离器的插入损耗、隔离度、回波损耗等关键性能指标。本次设计的法拉第旋转器针对1064nm近红外工作波段开发，主要适配固体激光器、光纤激光器输出端的光路防反射需求，可有效阻断光路中反向传输的反射光，避免反射光返回激光谐振腔造成功率波动、模式跳变甚至谐振腔损伤等问题，在激光打标、激光切割、激光焊接、光纤放大器、相干光通信等场景中均有广泛应用。

　　从功能实现逻辑来看，该旋转器依托法拉第磁光效应工作，即线偏振光在施加外部纵向磁场的磁光晶体中传输时，偏振面会发生固定角度的旋转，且旋转方向仅由磁场方向决定，与光的传输方向无关，配合两侧的偏振片即可实现正向光低损耗通过、反向光高损耗阻断的单向传输功能。设计过程中首先围绕通光需求确定核心参数，净通光孔径设置为5mm，可覆盖多数中小功率激光系统的光束直径需求，避免通光孔径过小造成的光束截断、引入额外衍射损耗，同时也不会因孔径过大导致整体结构冗余、磁路利用效率降低。整体轴向长度控制在76.6mm，该尺寸是在整合磁钢、磁光晶体、偏振片、固定隔圈、外壳结构等所有内部组件的基础上，经过磁路仿真优化后确定的，既保证磁光晶体区域的磁场强度满足偏振面旋转45度的要求，又尽可能压缩轴向尺寸，适配光隔离器紧凑化的安装需求。

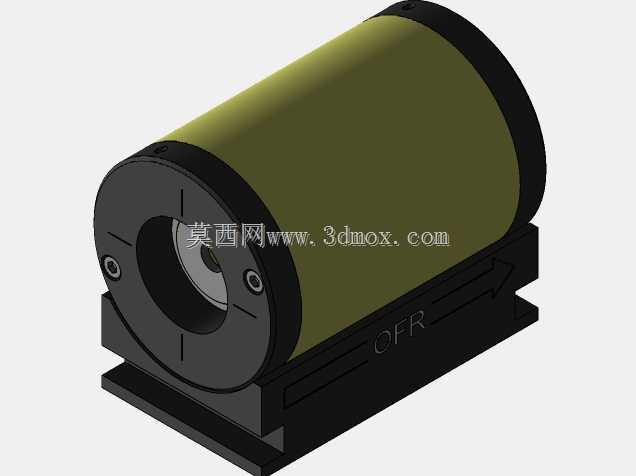

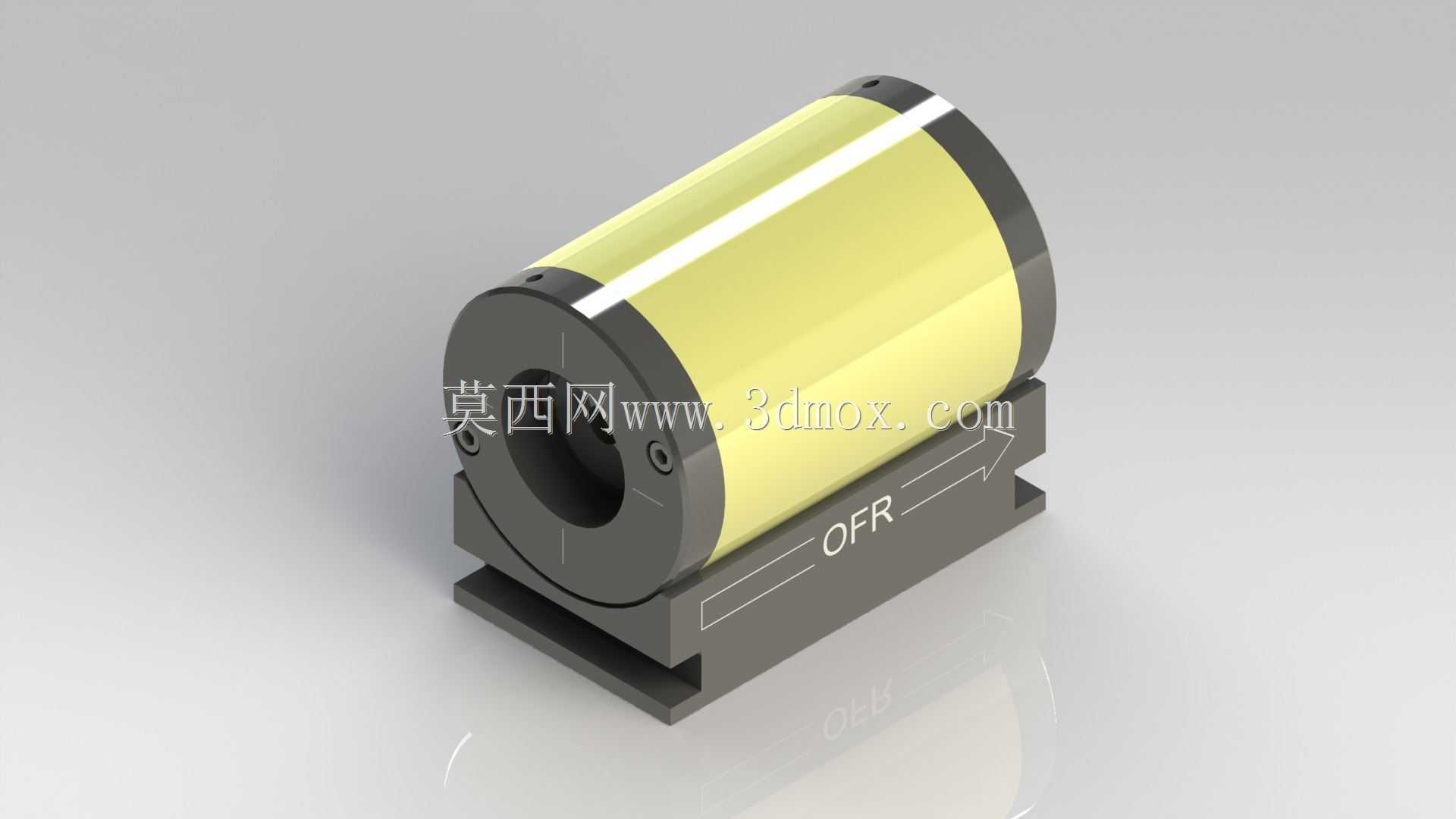

　　结构设计上采用分体式组装思路，外部主体为圆柱形金属外壳，外壳侧壁预留OFR标识与光传输方向箭头，可在组装和现场安装时快速识别光路方向，避免装反造成功能失效。底部集成一体化燕尾式安装底座，底座上开设标准安装槽，可直接卡装在光学平台的标准导轨上，也可通过压块或螺丝直接固定在设备基板上，安装基准面与光轴的平行度公差控制在0.02mm以内，保证安装后光轴与系统光路的同轴度，降低光路调试难度。外壳两端设计为台阶式内孔结构，用于定位安装两端的偏振片和窗口片，内孔与磁光晶体安装位的同轴度公差控制在0.01mm以内，避免各光学元件不同轴造成的通光偏心、插入损耗升高问题。内部磁路采用径向充磁的环形永磁体结构，磁体选用高矫顽力的钐钴材质，保证在长期使用过程中磁场强度无明显衰减，磁体内壁与磁光晶体之间预留0.1mm的装配间隙，用于填充导热硅胶，既可以固定磁光晶体位置，又可以将晶体吸收光功率产生的热量快速传导到金属外壳上，避免长期工作时晶体温度升高造成的旋光角度漂移，保证器件性能的温度稳定性。

　　考虑到实际生产中的装配公差累积问题，各零件的配合公差均经过匹配设计：金属外壳与端盖采用小间隙配合，配合公差选H7/h6，既保证组装时可顺畅压入，又不会出现径向晃动；磁光晶体与内部衬套采用过渡配合，避免过盈配合造成晶体应力双折射，影响偏振态传输质量；安装底座与外壳采用过盈配合加销钉定位的方式，保证底座与外壳的连接刚性，避免在振动环境下出现光轴偏移。在细节设计上，所有与光学元件接触的金属端面均做发黑消光处理，减少内部杂散光的反射，降低器件的整体回波损耗；外壳外表面做硬质阳极氧化处理，提升表面硬度和耐腐蚀性，适配工业现场的复杂使用环境。

　　在三维建模过程中，所有结构特征均按照实际加工工艺要求构建，外壳的外圆、内孔、安装底座的基准面均标注了形位公差要求，可直接导出工程图用于机加工生产；内部各光学元件、磁体、隔圈均按照实际物料尺寸建模，可直接用于虚拟装配验证，提前排查装配干涉问题，减少实际打样过程中的反复修改。该结构仅包含核心旋转器主体部分，未集成两侧的偏振片、输入输出光纤接头等外围组件，设计人员可根据实际使用需求，在两端接口处灵活匹配不同规格的偏振元件、光纤准直器或空间光输出窗口，适配自由空间光传输、光纤传输等不同的光路架构，具备较强的通用性和拓展性。在设备选型适配时，设计人员可直接基于该三维模型完成安装位的匹配校核，提前确认安装空间、光轴高度是否符合系统整体布局要求，缩短光机系统的整体开发周期。
