指尖旋转式纺纱微调结构件

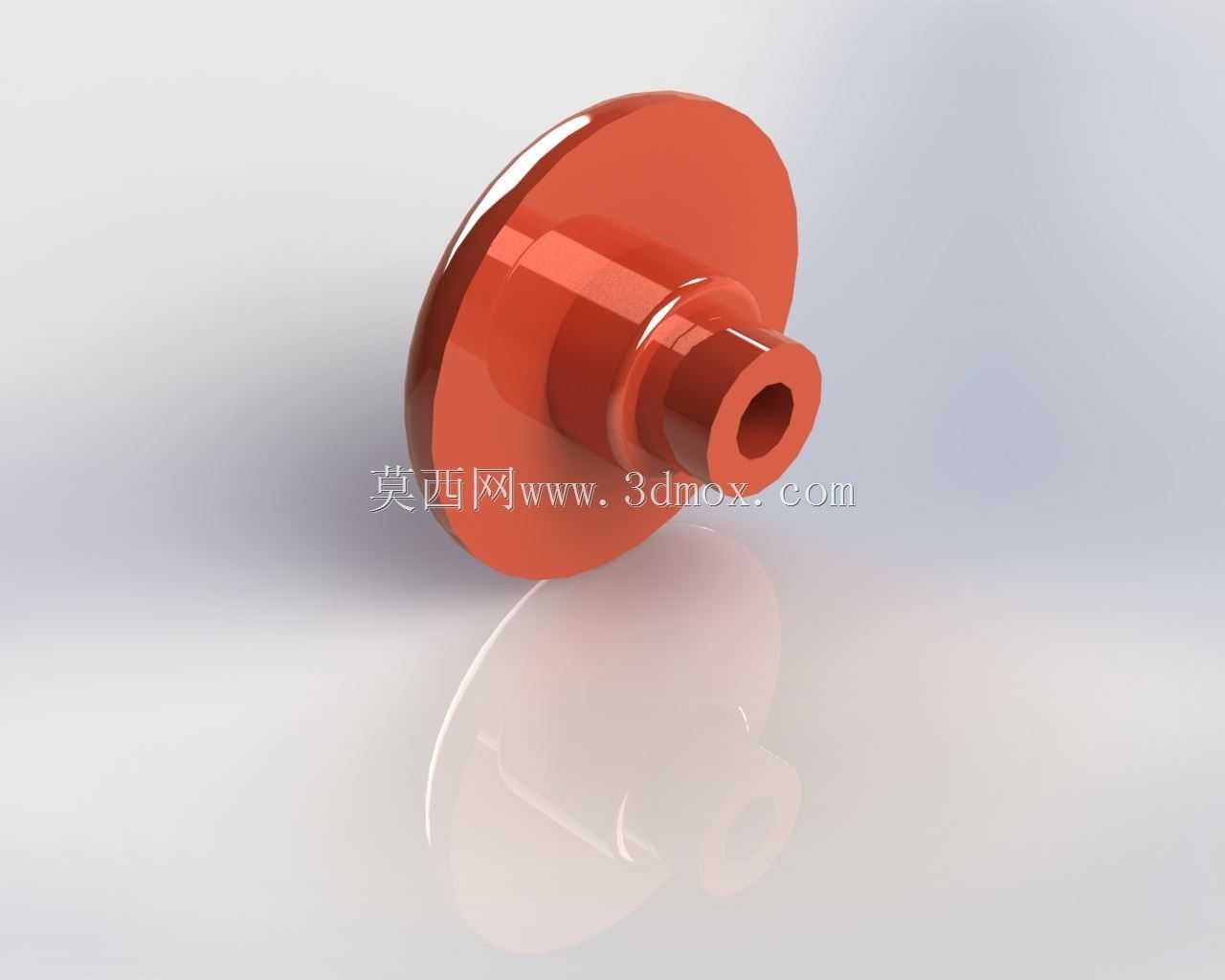

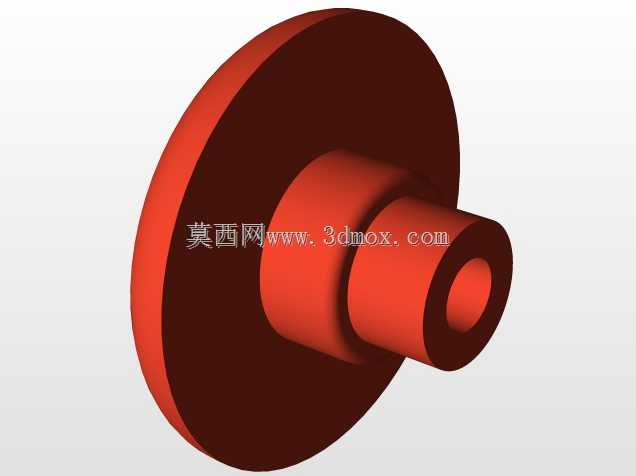

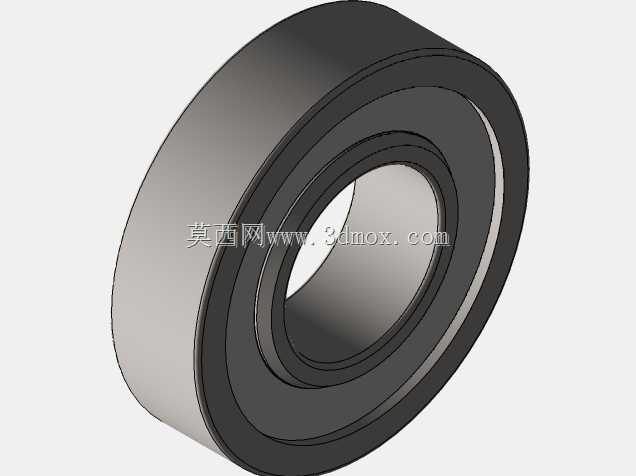

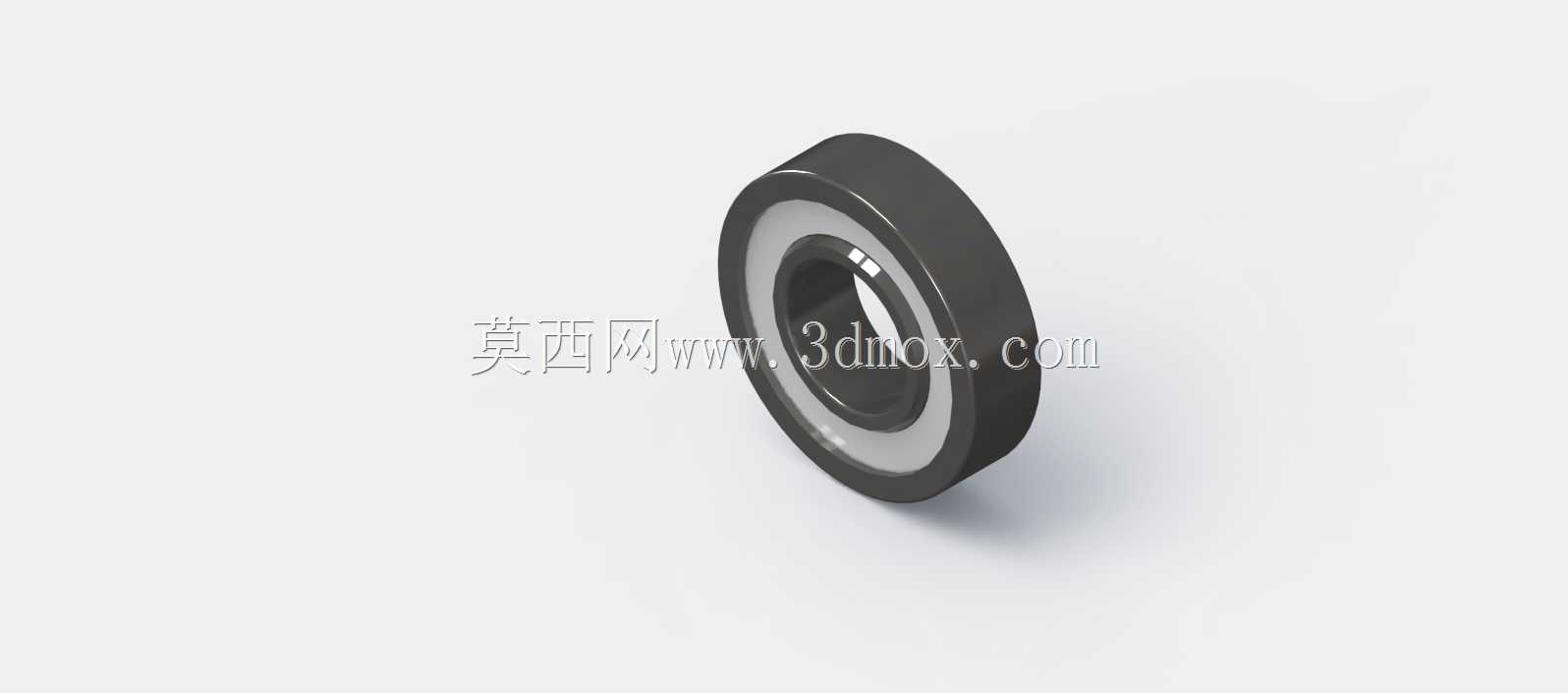

　　日常做结构设计时，常遇到需要兼顾功能实现与操作手感的小型旋转类构件，这次的指尖旋转微调结构，最初的设计触发点来自纺纱工序里的张力微调操作场景——车间里挡车工处理纱线张力偏移时，需要频繁用指尖拧动小幅度调节件，传统的调节旋钮阻尼生硬，长时间操作指尖容易磨红，而且转动行程的反馈模糊，很难精准控制微调量。做这个结构的三维建模时，首先要解决的就是转动副的顺滑度问题，核心转动部位采用了内嵌式微型球轴承结构，轴承外圈和主体结构做过盈配合压装，内圈和中心转轴采用间隙配合加微量预紧的设计，既避免转动时出现径向窜动，又能保证转动时的阻尼均匀，不会出现卡滞或者空程的问题。外形上做了圆弧过渡的碟形轮廓，边缘做了R1.2的倒圆角处理，

　　刚好贴合指腹的接触弧度，握持旋转时不会有硌手的棱角，主体的配重做了偏心优化？不对，是做了周向等重的平衡设计，转动时的动平衡偏差控制在0.02g以内，高速旋转时不会出现抖动，这一点参考了纺纱锭子的动平衡调校逻辑，毕竟纺纱设备里的旋转件如果动平衡差，很容易带起纱线震颤造成断头。安装边界上，这个构件的中心安装孔做了M3的标准内螺纹，适配常规设备面板上的调节螺杆安装位，整体最大外径38mm，轴向厚度11mm，安装时只需要在面板上开直径8mm的过孔，背面用薄螺母锁紧即可，不需要额外做复杂的安装座，能直接替换原有设备上的老式塑料调节旋钮。实际在纺纱车间的小范围试用里，这种结构的调节件转动时的反馈清晰，每转动15度左右会有轻微的定位触感，

　　对应纱线张力0.5cN的调节量，挡车工不需要盯着刻度盘，靠指尖触感就能完成精准微调，比原来的旋钮调节效率提升了近三成。建模过程中特意把轴承安装位的公差做了细化，轴承位的圆柱度公差控制在0.008mm，端面和轴线的垂直度公差0.01mm，避免压装轴承后出现转动卡滞的问题，主体的材质选用了耐磨的POM工程塑料，和金属轴承接触的部位做了0.1mm的壁厚加强，防止多次压装后出现开裂。另外考虑到不同工位的操作习惯，结构上预留了定制配重块的安装槽，可以根据使用者的手感需求增减配重片，调整转动时的惯性量，喜欢轻手感的可以装轻质塑料配重，偏好厚重转动反馈的可以换黄铜配重块，不需要改动主体结构就能适配不同的使用需求。旋转接触面的表面做了细晒纹处理，

　　指尖接触时的摩擦力适中，手上沾有少量纺纱车间常见的棉絮或者飞花时，也不会出现打滑转不动的情况，比光滑表面的旋钮实用性强很多。结构的密封上做了简单的迷宫式缝隙设计，轴承部位的缝隙宽度控制在0.15mm，能阻挡大部分棉絮飞花进入轴承内部，延长轴承的维护周期，日常使用只需要每隔三个月在轴承处滴少量轻质润滑油就能保持顺滑转动，不需要频繁拆解清理。
