BNC型射频同轴连接器结构设计

　　在射频信号传输链路的搭建过程中，同轴连接器是保障信号稳定传输的核心基础部件，这类BNC卡口式连接器最早被广泛应用在测试测量仪器的信号接驳场景，从早期的示波器、信号发生器的信号输入输出端口，到后来的安防监控视频传输、航空电子设备的信号接驳、低功率射频通讯设备的天线连接，都能见到这类结构的身影。不同于螺纹锁紧的SMA类连接器，BNC采用卡口旋转锁紧结构，在需要频繁插拔接驳的测试场景下，操作人员无需借助工具，仅需对准卡槽旋转90度即可完成锁紧，连接到位后会有清晰的卡位反馈，能大幅提升现场测试的接线效率，同时避免螺纹连接反复旋拧带来的螺牙磨损问题，在需要快速拆装的临时测试布线场景下优势十分明显。

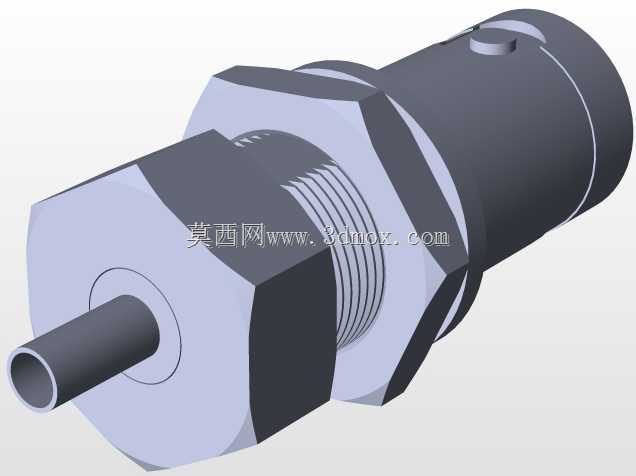

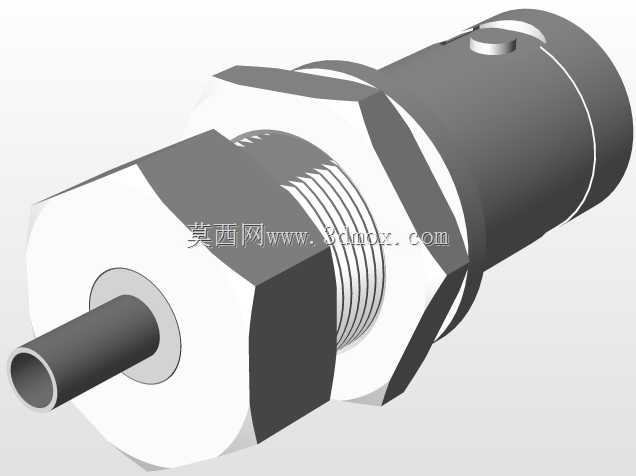

　　从结构设计逻辑来看，这款连接器采用了典型的两段式同轴结构，前端为插合接触端，中心插针采用空心结构设计，在保证与适配母座中心插孔接触面积的同时，能降低插合过程中的轴向摩擦力，插针外围的介质支撑件采用低介电常数的绝缘材质，既可以固定中心插针的同轴度，又能控制特性阻抗维持在50欧姆的标准射频阻抗值，减少信号传输过程中的回波损耗。中间段设计为外六角结构，这个结构并非装饰性设计，在将连接器固定到设备面板时，六角面可以适配标准扳手的卡位，在拧紧后部锁紧螺母时，能够通过扳手固定连接器主体，避免旋转螺母时带动连接器本体转动，扯伤内部焊接的同轴线缆。六角结构后方的外螺纹段为面板安装的配合结构，螺纹规格适配标准面板开孔尺寸，安装时从面板正面插入连接器，在面板背面旋入配套的锁紧螺母即可完成面板固定，螺纹段的长度预留了足够的面板厚度适配空间，可适配不同厚度的设备钣金面板、绝缘安装面板。

　　连接器尾部为线缆接入端，内部设计有线缆固定结构，在完成中心导体与插针焊接、外屏蔽层与连接器外壳焊接后，尾部的压接结构可以将同轴线缆的外护套牢牢压紧，避免线缆受外力拉扯时，焊接点直接承受拉力导致接触不良甚至脱落。外壳上的两个对称卡位凸台是BNC卡口锁紧的核心配合结构，与适配接头的弧形卡槽配合后，旋转到位时凸台会卡入卡槽末端的定位凹点，形成可靠的机械锁紧，即使在有一定振动的设备使用场景下，也不会出现接头松脱导致的信号中断问题。

　　在实际选型应用中，这类连接器的安装边界需要重点关注，面板安装时的开孔直径需要与螺纹段外径匹配，同时要预留出六角结构的旋转避让空间，避免安装时六角结构与面板开孔边缘干涉；尾部线缆弯曲半径需要满足同轴线缆的最小弯曲要求，在连接器尾部出线位置不能出现线缆直角弯折的情况，否则会导致线缆特性阻抗突变，影响高频信号的传输质量。在三维建模过程中，需要严格控制各段结构的同轴度公差，中心插针与外壳的同轴度偏差需要控制在合理范围内，否则插合时会出现插针偏斜，导致接触不良，同时卡口凸台的位置度、角度公差也需要严格管控，保证与标准BNC接头的互换性，避免出现同规格接头无法插合锁紧的问题。

　　不同于民用消费类电子的接插件，这类射频连接器的结构设计需要同时兼顾机械连接可靠性与射频信号传输性能，外壳的金属结构既要提供足够的机械强度，保障多次插拔后结构无变形，还要形成连续的屏蔽腔体，避免外部电磁干扰进入信号传输路径，同时防止内部射频信号向外辐射产生电磁泄漏。介质支撑件的位置设计也经过反复优化，避开信号传输路径上的阻抗不连续点，尽可能降低介质带来的信号反射，保证在适用的工作频段内，信号传输的驻波比维持在较低水平。在日常的设备维护场景中，这类卡口式连接器的检查也十分便捷，无需工具即可快速确认接头是否锁紧到位，相比螺纹连接的接头，更适合在空间狭小、操作视线受限的设备舱内部完成接线操作。
