BNC面板安装同轴连接器结构设计

　　做射频测试设备、通讯机柜内部布线的结构工程师，大概率都跟这类BNC面板式接头打过交道，这次拆解的这款穿板固定型BNC接头，是同轴信号传输链路里最常用的面板端连接件之一。先从实际安装场景说，这类接头主要用在设备机箱的金属面板上，做同轴信号的进出接口，常见在示波器、信号发生器、射频测试治具、安防监控主机、工业通讯中继设备的面板上，负责把机箱内部的同轴线缆信号，稳定导出到外部接驳线缆，同时保证面板处的固定强度与屏蔽连续性。

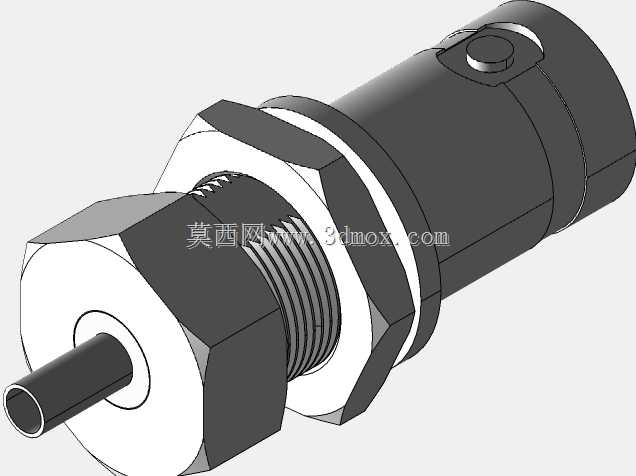

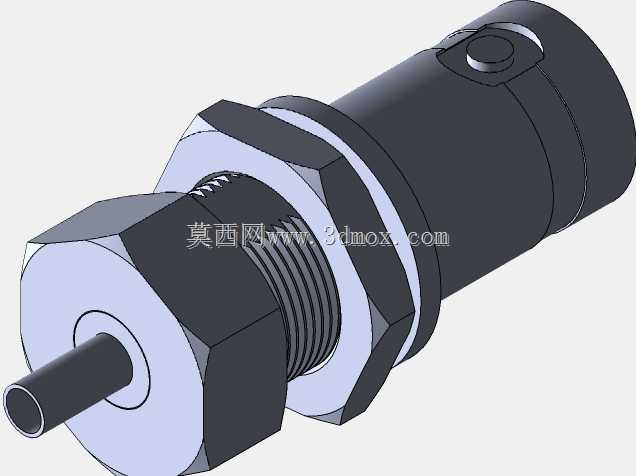

　　从结构设计逻辑来看，这款接头采用了典型的穿板锁紧固定方案，主体中段设计了外六角限位台，配合配套的锁紧螺母，就能把接头牢牢夹装在机箱面板的开孔处，安装时只需要在面板上开出对应直径的圆形安装孔，把接头从面板外侧或者内侧穿入，再从另一侧旋紧锁紧螺母即可完成固定，不需要额外的螺丝孔位，安装效率很高，也能保证接头安装后不会因为频繁插拔线缆出现转动、松脱的问题。接头前端是标准的BNC公头插芯结构，中心是信号传输插针，外围是带卡槽的金属屏蔽外壳，接驳BNC母头时只需要对准卡槽推入后旋转一定角度就能完成锁止，插拔操作便捷，连接后抗拉扯能力强，不会因为设备移动、线缆拖拽出现信号中断的问题。

　　从功能特性上看，这款接头的金属外壳采用一体化切削成型结构，外壳壁厚均匀，既保证了整体结构强度，也能实现连续的电磁屏蔽效果，避免外部电磁干扰串入信号链路，也能防止内部传输的射频信号向外辐射干扰机箱内其他电子元器件。中心插针与介质绝缘层的同轴度控制是这类接头设计的核心，建模时严格保证插针位于整个接头的中心轴线上，绝缘层的厚度均匀一致，能保证特性阻抗匹配，减少信号传输过程中的回波损耗，适合传输高频模拟信号、低速数字射频信号。接头尾部设计了压接式线缆连接结构，现场布线时可以根据需要搭配对应线径的同轴电缆，剥线后把线缆的屏蔽层压接在接头尾部的金属套筒上，芯线焊接在中心插针尾部，就能完成线缆与接头的可靠连接，压接后的连接点抗拉强度高，屏蔽层连续导通，能满足工业现场复杂布线环境的使用要求。

　　再说到安装边界的尺寸设计，这款接头的穿板安装段直径适配行业通用的BNC接头面板开孔尺寸，六角限位台的对边尺寸符合标准紧固件的配套要求，锁紧螺母采用标准细牙螺纹，旋合行程足够适配不同厚度的机箱面板，从1mm厚的薄钣金面板到5mm厚的铝型材、工程塑料面板都能可靠锁紧。接头整体的轴向长度经过优化，安装后突出面板外侧的长度不会过长，避免设备搬运、堆放时磕碰接头造成损坏，伸入机箱内部的长度也控制在合理范围，不会占用过多机箱内部的布线空间，给内部的线缆弯折、走线留出足够余量。接头侧面设计的防滑定位凸点，是安装时的辅助受力结构，在旋紧锁紧螺母时，可以用工具卡住这个凸点防止接头跟转，不需要额外用扳手卡住前端的六角结构，能避免安装过程中刮伤接头前端的配合面，影响接驳精度。

　　在实际选型使用时，这类接头需要搭配对应阻抗的同轴线缆使用，常见的50Ω阻抗版本适配射频测试、无线通讯设备，75Ω版本适配视频监控、广电信号传输设备，建模时的所有配合尺寸都严格遵循BNC接头的行业通用标准，能和市面上所有合规的BNC母头、线缆组件实现通用互换，不需要做定制化的适配修改。结构上所有的棱角处都做了小倒角处理，既避免加工时出现锐边割手的问题，也能在安装时起到导向作用，让接头更容易穿入面板开孔，提升装配效率。金属部件的表面处理采用镀镍工艺，既能提升外壳的防锈耐腐蚀能力，也能降低接触电阻，保证屏蔽层的导通性能，长期在工业车间、户外机柜等环境下使用也不会出现氧化锈蚀导致的接触不良问题。
