移动副模块式自动化焊接设备结构

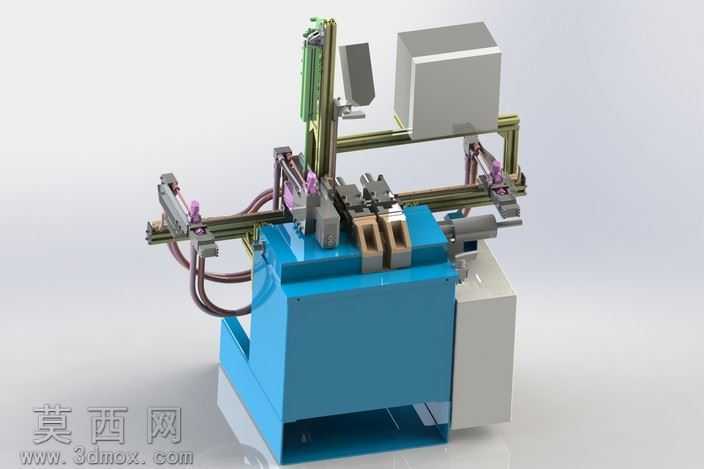

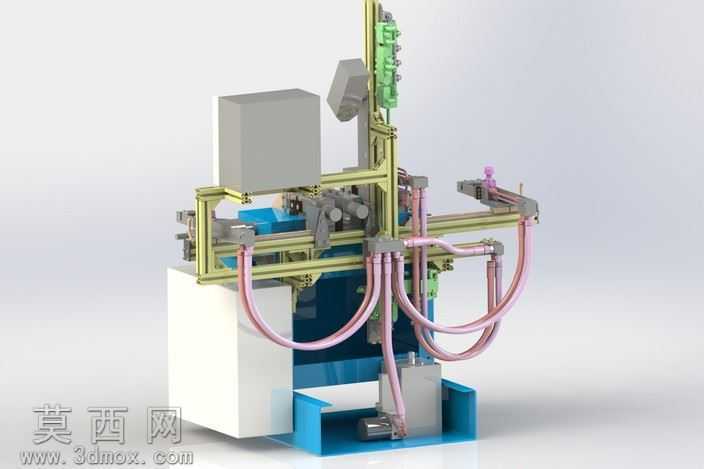

该三维模型采用参数化建模方式完成整体装配设计，在主流三维机械设计软件中完成全结构的特征搭建，对设备的各组成部件进行了独立的零件建模与装配约束设置，完整还原了设备的实际装配关系与运动逻辑。模型整体以蓝色钣金柜体作为承载基座，基座上方搭建了双工位的焊接工装定位结构，两侧对称设置的气动夹持组件采用了紫色的绝缘材质与金属夹头组合的结构设计，管路走线沿横向导轨梁进行规整排布，清晰呈现了设备的气路连接逻辑。设备上部的移动副结构采用线性导轨搭配滑动模组的设计，可实现横向与纵向的精准位移，移动副末端搭载焊接执行端的安装位，旁侧设置的操作显示屏与控制柜体采用灰白色哑光材质渲染，与蓝色基座形成清晰的视觉区分，各金属部件均赋予了对应的金属拉丝、哑光烤漆等材质属性，钣金件的折边、安装孔位等细节均做了精细化建模处理，无特征缺失或装配干涉问题。设计过程中优先考虑了模块化的装配逻辑，移动副与夹持模块均可实现独立拆装替换，便于后续根据不同焊接工件的加工需求进行功能拓展，基座下部预留了电气元件的安装腔体，兼顾了设备的实用性与结构合理性，整体模型的渲染效果贴合工业设备的真实质感，各部件的比例尺寸符合常规工业焊接设备的设计规范，能够直观呈现该类自动化焊接设备的结构组成与工作原理，可用于相关设备的结构参考、教学演示以及方案汇报使用。
