悬臂式焊接操作机控制台结构设计

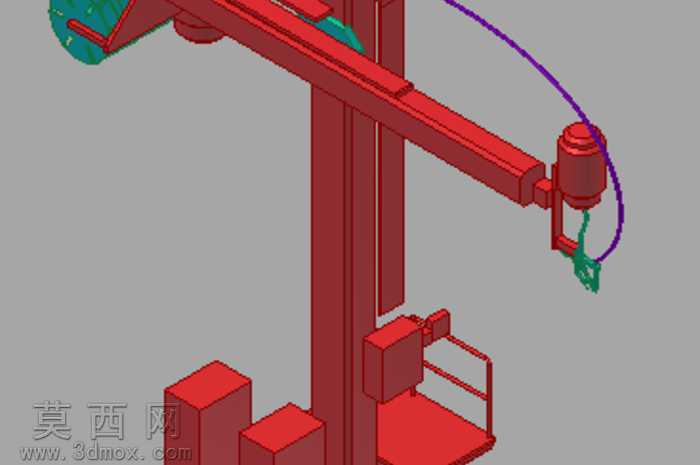

本模型为悬臂式焊接操作机配套控制台及整机机架结构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循焊接设备的结构刚度与操作空间设计规范，对各部件的装配公差、运动干涉情况做了完整校验。模型整体以立柱式悬臂机架为核心承载结构，竖直立柱采用箱型焊接结构设计，保证大跨度悬臂伸出时的结构稳定性，避免焊接作业过程中出现机架晃动影响焊接精度的问题；水平悬臂可沿立柱做竖直方向升降调节，悬臂末端搭载焊接机头安装座，预留焊枪固定、送丝管路、冷却管线的排布空间，紫色示意管线完整还原了焊接作业时的线缆走向布局，避免设备运行时管线与运动部件发生剐蹭。控制台部分采用独立柜体设计，设置于机架侧方的操作平台旁，操作平台配套安全防护栏杆，方便操作人员在调整焊接参数、观察焊接状态时的安全站位，柜体预留了操作面板安装位、电气元件安装腔与走线槽位，符合焊接设备电气控制系统的布局要求。材质设计上，机架主体采用焊接结构钢材质，模拟真实设备的厚重金属质感，控制台柜体采用冷轧钢板喷涂材质，操作平台采用防滑花纹钢板材质，不同部件的材质区分清晰，还原真实工业设备的外观质感。设计过程中重点考量了焊接作业的操作便利性：悬臂的活动范围可覆盖较大尺寸工件的焊接作业需求，控制台的位置设置在操作人员的最佳观察视角范围内，既可以随时调整焊接参数，也能清晰观察焊枪的作业状态，整体结构布局紧凑合理，各部件的连接方式、安装孔位、加强筋结构都做了精细化建模，完整还原了悬臂焊接机控制台配套机架的真实结构，可用于焊接设备的结构方案展示、教学演示以及后续的工程图纸转化参考。
