烘焙生产线皮带输送设备三维设计

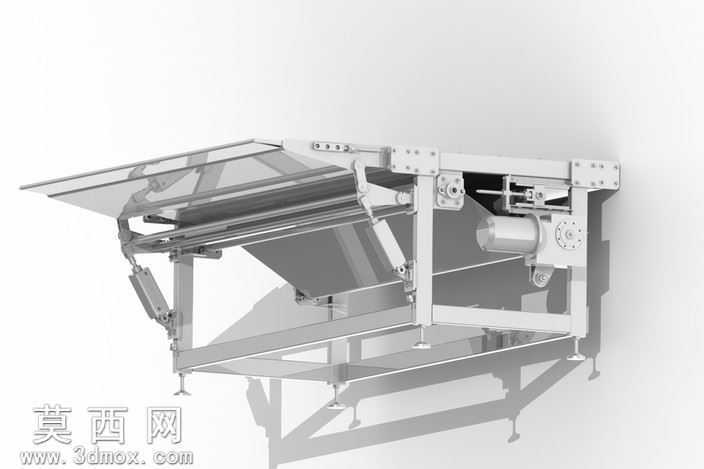

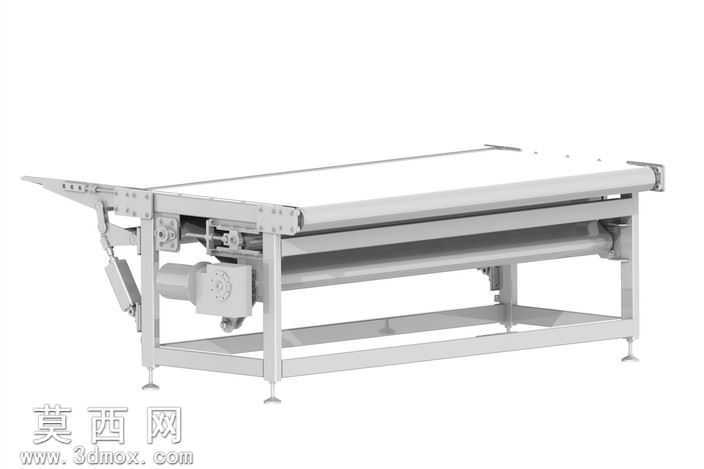

本模型为适配烘焙生产场景的皮带式输送设备，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循食品加工输送设备的设计规范，对各功能模块进行了独立建模后完成整体装配校验。模型主体框架采用方管型材拼接结构设计，建模时还原了型材的壁厚、拼接焊缝预留位以及底部可调脚杯的调节结构，可直观展示设备的水平调节功能实现逻辑。输送面采用食品级平皮带设计，建模时区分了皮带的面层、抗拉层结构，还原了皮带两端的张紧辊、驱动辊的装配关系，其中驱动端集成了减速电机安装位，建模时还原了电机与辊筒的连接法兰、传动结构的配合间隙，可清晰查看动力传输的路径。设备进料端设计了可调节角度的导料接板，建模时还原了接板与主框架的铰接结构、角度调节支撑杆的锁止结构，可适配不同出料高度的前端烘焙设备对接需求。模型在渲染阶段对不同部件赋予了对应材质：框架部分采用拉丝不锈钢材质，还原食品级设备的金属质感与表面拉丝纹理；皮带部分采用哑光白色食品级PU材质，调整了材质的粗糙度参数模拟真实皮带的哑光触感；驱动电机部分采用铸铁喷塑材质，区分了电机外壳的散热筋、接线盒等细节结构；脚杯部分采用橡胶防滑底与金属调节螺杆的组合材质，还原不同部件的材质视觉差异。设计过程中重点考量了烘焙生产场景的使用需求，整体结构无卫生死角，框架的横梁、纵梁连接位置均做了圆弧过渡处理，方便生产后的清洁作业；皮带下方设计了可拆卸的托板结构，建模时还原了托板与框架的快拆连接结构，方便后期维护更换皮带；设备两侧的皮带挡边采用高度可调设计，可根据输送的烘焙产品尺寸调整挡边高度，避免产品输送过程中掉落。整体装配过程中完成了干涉检查，确保各运动部件如辊筒转动、接板角度调节、脚杯升降等结构无运动干涉，模型可直接用于烘焙生产线的布局规划、设备选型展示以及结构优化参考，完整还原了该类输送设备的结构特点与功能设计逻辑。
