离心式自紧机床卡盘结构三维设计

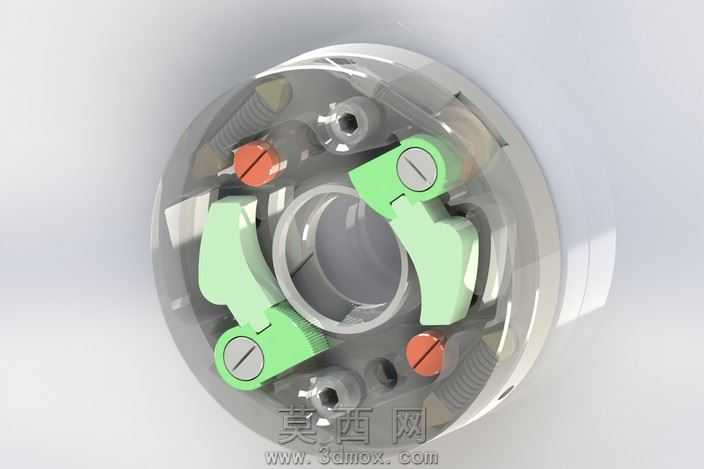

本作品为机床用离心式自动夹紧卡盘的三维结构设计，整体采用盘式回转体布局，通过三维建模软件完成全零件参数化构建，所有配合尺寸遵循机床夹具设计公差规范，可直接用于结构验证与教学演示。建模过程中先完成基体盘的回转特征构建，预留中心主轴安装通孔、周向定位销孔与卡爪摆动槽位，基体采用半透明工程塑料材质渲染，可直观展示内部零件的装配位置与运动空间，避免实体遮挡导致的结构观察盲区。三个对称分布的夹紧卡爪采用轻质高强度合金材质设定，表面做哑光金属质感处理，每个卡爪通过圆柱销与基体铰接，卡爪夹持端做圆弧过渡处理，适配轴类工件的外圆夹持需求，卡爪尾部设计有离心配重块结构，随主轴回转时可在离心力作用下绕铰接点向外摆动，带动夹持端向内收拢实现自动夹紧，转速越高夹紧力越大，无需额外施加外力即可完成工件锁紧。周向对称布置的两个橙色限位调节螺钉采用铜质材质渲染，表面做滚花防滑纹理处理，可通过旋入深度限制卡爪的初始张开量，适配不同直径范围的工件装夹，同时可在停机状态下限制卡爪的自由摆动，避免零件松脱。整体装配过程严格按照实际装配顺序添加配合约束，卡爪与铰接销采用同轴心配合，卡爪与基体槽位添加行程限位配合，可在三维软件中直接模拟回转过程中卡爪的摆动轨迹，验证夹紧行程与干涉情况。渲染阶段采用工作室柔光环境，突出金属零件的质感与半透明基体的通透效果，通过不同材质的色彩区分各功能零件，让整体结构层次清晰，直观展现离心夹紧的工作原理，可用于机床夹具课程的教学演示、工装设计方案的结构验证，帮助设计人员快速理解自紧式回转夹具的运动逻辑与结构优势，为同类离心夹紧机构的设计提供可参考的三维结构范本。
