黄铜等径三通气动快插接头结构

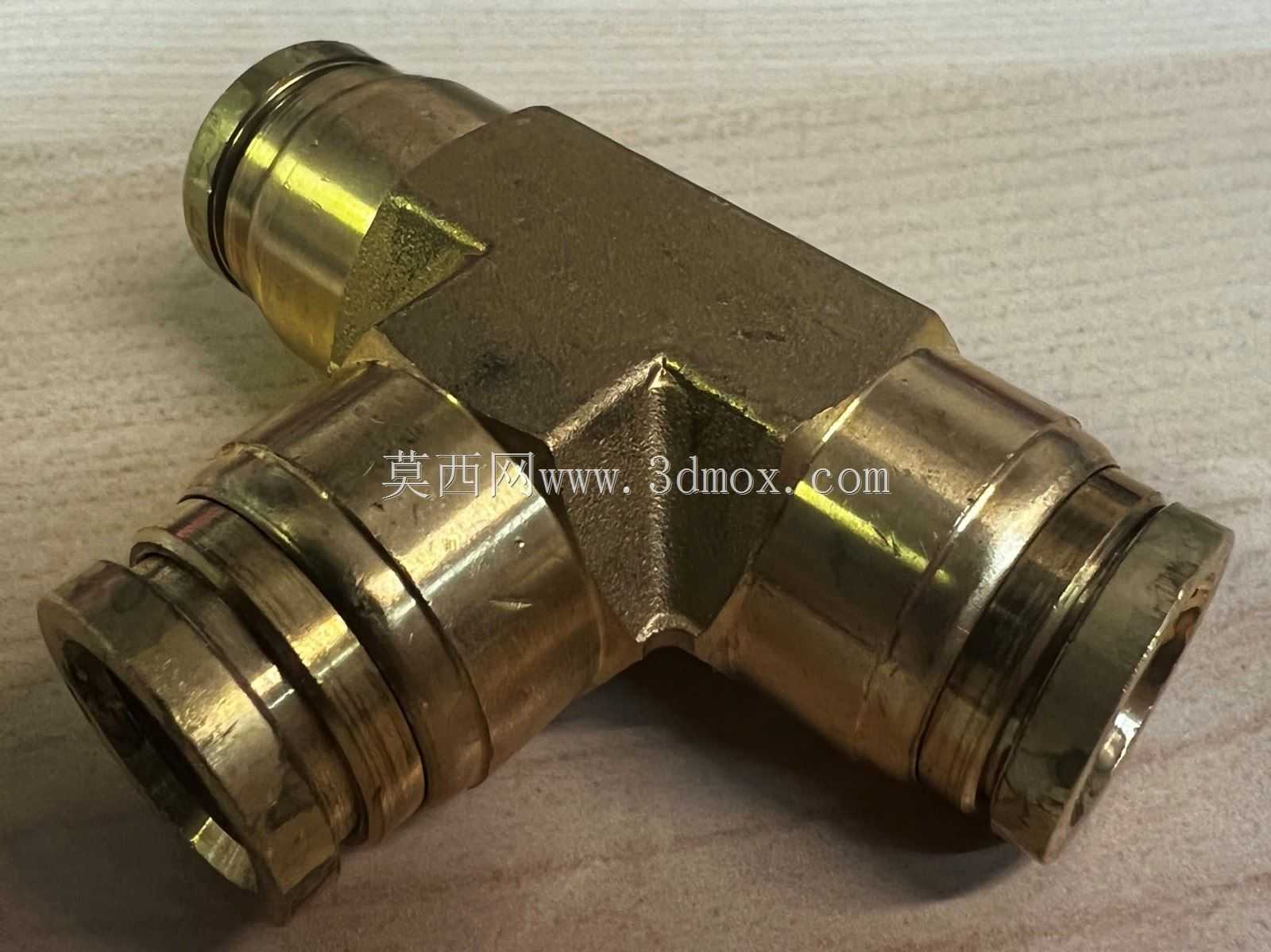

　　这款三通快插接头采用黄铜一体锻造成型，三个接口规格完全一致，均适配1/2英寸外径的气动软管，在气动控制回路、低压流体输送管路中承担分流与合流的作用，常见于车间气动工装布线、小型液压试验台管路、车载气路系统以及民用供水、燃油输送支路中，能够在不额外增加管路转接件的前提下，实现单路输入双路输出或者双路输入单路输出的流体路径切换，相比传统螺纹转接的三通接头，快插结构的设计大幅降低了现场管路装配的工时消耗，无需额外缠绕生料带、涂抹密封胶，也不需要使用扳手等工具紧固，仅需将软管切口处理平整后直接插入接口即可完成密封与固定，拆卸时仅需按压接口处的释放卡圈即可拔出软管，适合需要频繁调整管路布局的试验场景与设备维护作业。从结构设计来看，

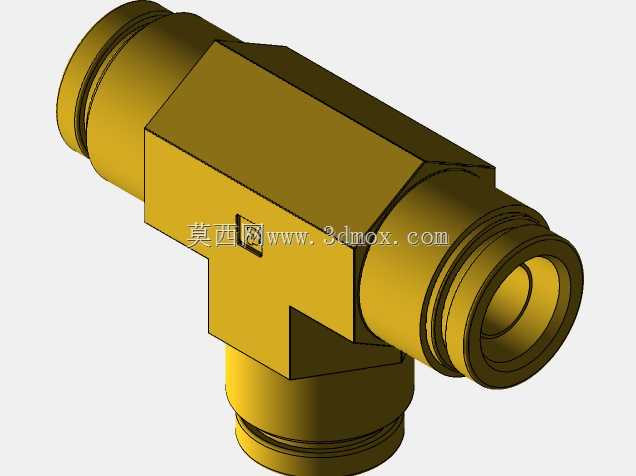

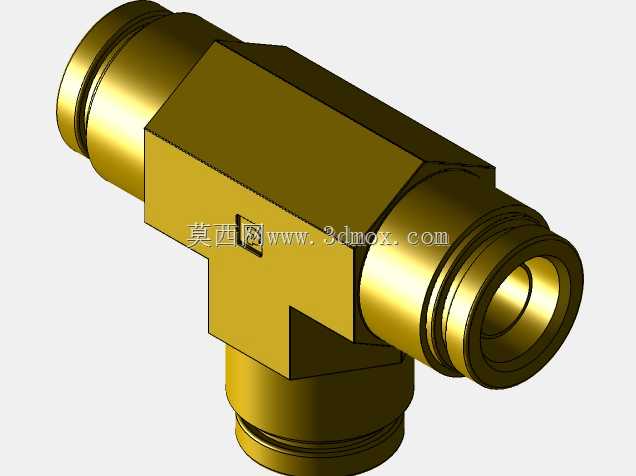

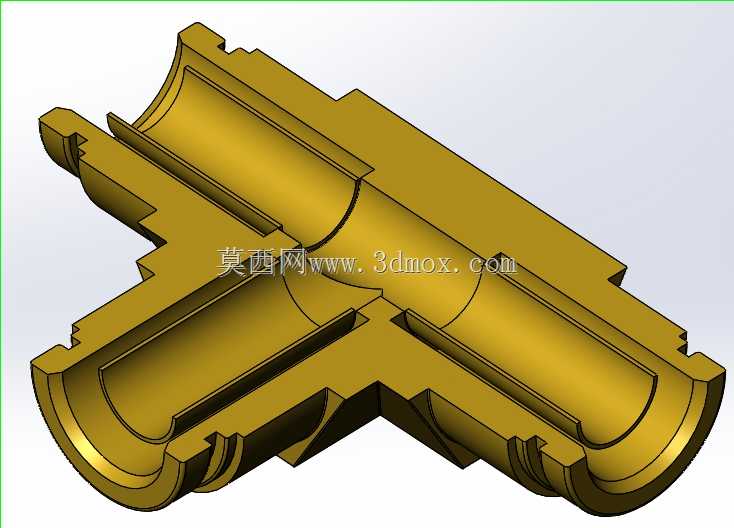

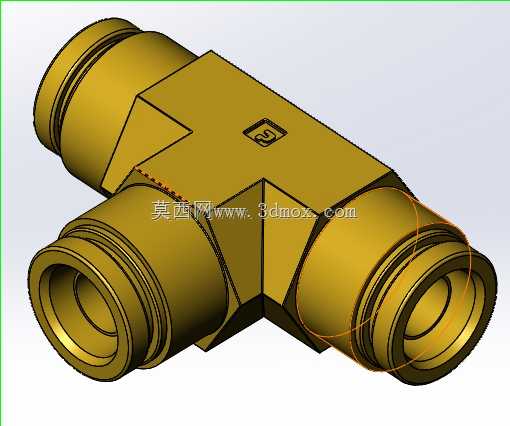

　　接头主体采用T型等径布局，三个接口的轴线处于同一平面内，相邻接口轴线夹角为90度，主体内部流道采用圆弧过渡处理，没有直角突变结构，能够有效降低流体经过接头时的局部压力损失，减少紊流产生的概率，对于气动系统而言可以降低压缩空气的能耗损失，对于输水、输油场景则可以减少流道内的杂质沉积风险。接头的三个接口结构完全一致，每个接口内部都集成了不锈钢卡爪、丁腈橡胶密封圈以及定位止口，当软管插入到位后，卡爪会在内部弹性圈的作用下紧紧咬合软管外壁，承受管路内的压力产生的轴向脱出力，橡胶密封圈则在软管外壁与接头内壁之间形成径向密封，最高可承受250psi的工作压力，完全覆盖常规工厂气动系统1MPa以下的工作压力区间，也能满足低压供水、

　　轻型燃油输送的压力要求。在安装边界上，这款接头的主体外轮廓没有尖锐棱角，三个接口的外圆尺寸一致，相邻接口之间的避让空间充足，在密集布管的场景下，不会出现相邻管路接头干涉的问题，接头主体表面做了钝化处理，没有易锈蚀的裸露加工面，在潮湿工况或者轻度腐蚀环境下也能长期使用，不会因为锈蚀导致卡爪失效或者密封泄漏。设计过程中需要重点控制三个接口的同轴度以及内部流道的位置度，避免出现流道偏置导致的通径缩小问题，快插接口的卡爪安装槽尺寸公差需要严格控制，公差过大会导致卡爪松动、软管脱开，公差过小则会导致软管插入阻力过大、装配困难，密封圈的压缩量需要控制在合理区间，压缩量过大容易导致软管插入时密封圈被切边损坏，压缩量过小则会出现密封失效泄漏的问题。

　　黄铜材质的选择兼顾了结构强度与切削加工性能，锻造后的毛坯经过少量数控加工即可完成所有尺寸的加工，相比铜棒直接车削加工的接头，锻造结构的纤维流线连续，在高压工况下的抗开裂性能更优，能够承受管路内的水锤、气压冲击载荷，长期使用不会出现主体开裂的问题。在实际选型使用时，需要注意该接头适配的软管硬度范围，硬度过高的软管会导致插入困难、卡爪无法有效咬合，硬度过低的软管则容易在压力作用下被卡爪咬穿，导致软管破损泄漏，使用时需要确保软管切口平整无毛刺，插入时要插到底部顶住内部止口，避免因为插入深度不足导致密封失效。
