五轴步进电机驱动装置结构设计

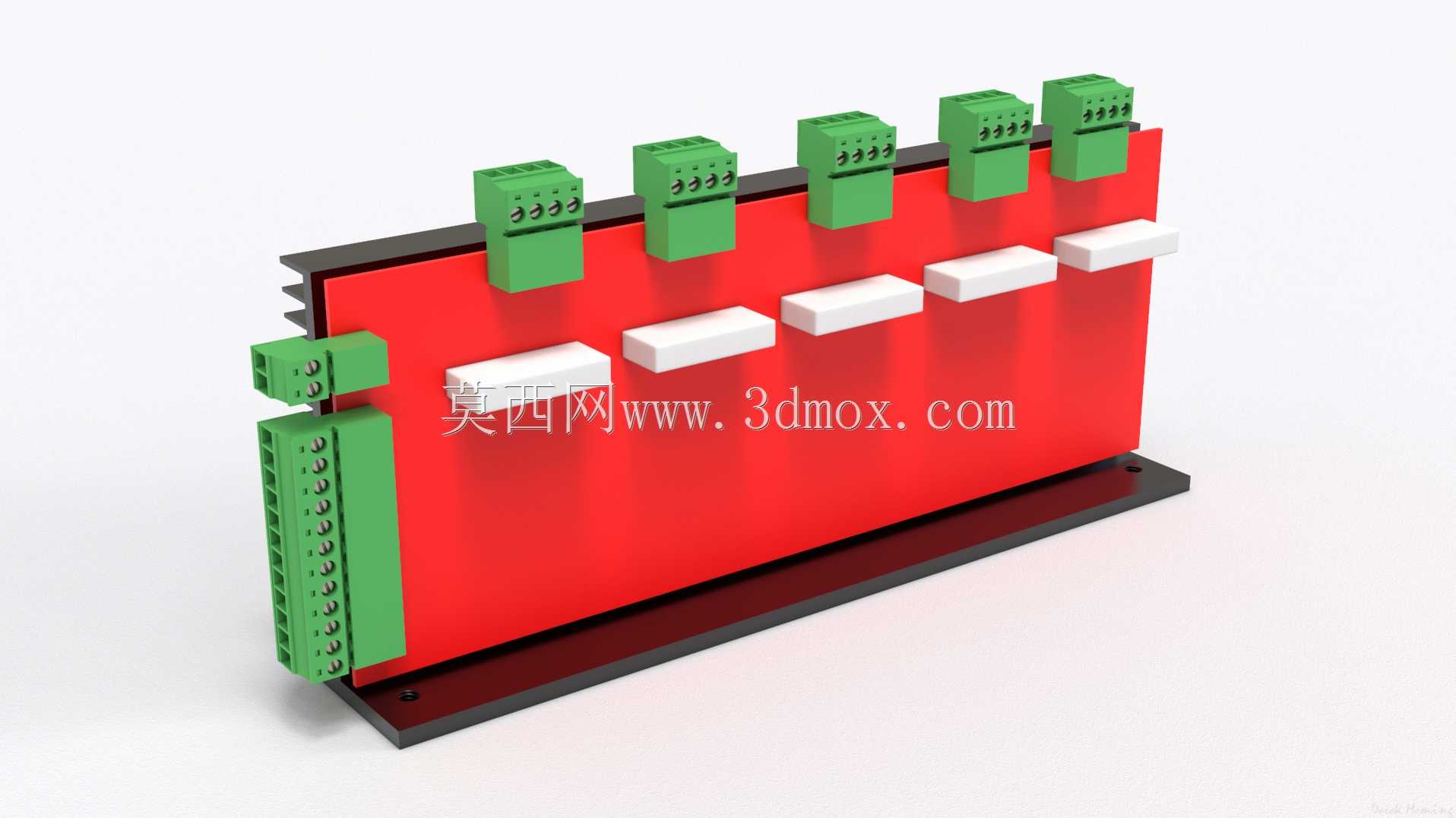

　　在多轴自动化运动控制场景中，这类五轴步进驱动装置常作为核心执行控制单元，配套小型桌面数控设备、多工位非标自动化工装、教学实验运动平台使用，可同时输出五路步进电机控制脉冲与驱动电流，省去多台单轴驱动器堆叠安装的布线冗余，在紧凑空间的设备布局中优势明显。从实际工程使用角度看，这类驱动器需要同时兼顾散热效率、接线便利性与安装适配性，建模过程中采用卡钳式基准建模逻辑，所有安装配合尺寸均按实际装配公差做了匹配校验，避免后续结构干涉问题。装置主体的散热基座采用拉伸铝型材工艺设计，基座上的安装固定螺纹为M4x0.7规格，适配行业通用的机柜安装螺柱与绝缘固定柱，安装孔位的跨距按常规工控驱动的通用安装边界做了对齐，

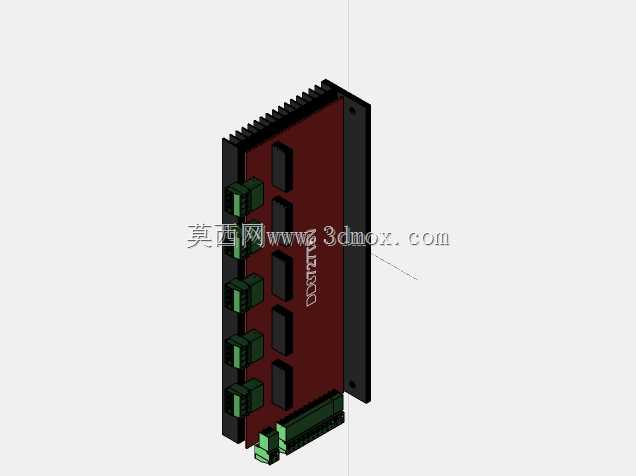

　　可直接替换同尺寸规格的其他多轴驱动产品，无需重新在安装板上打孔。侧面与顶部的绿色接线端子排按功能做了分区排布，顶部五路端子对应五个轴的电机绕组接线，侧方端子对应电源输入、使能信号、脉冲方向信号、公共端等控制接线，端子的节距设置为3.96mm，也就是行业常用的0.156英寸规格，端子的外形与安装位置参考主流接插件厂商的量产型号做了还原，虽然接插件的细微倒角与内部弹片结构做了简化处理，但整体安装定位尺寸与实际器件偏差控制在装配允许范围内，不会出现结构设计阶段的装配错位问题。装置正面的白色拨码块对应细分设置、电流调节的功能拨码开关，建模时保留了拨码块的凸起高度与排布间距，方便结构设计时核对面板开孔尺寸，避免拨码操作时出现空间干涉。

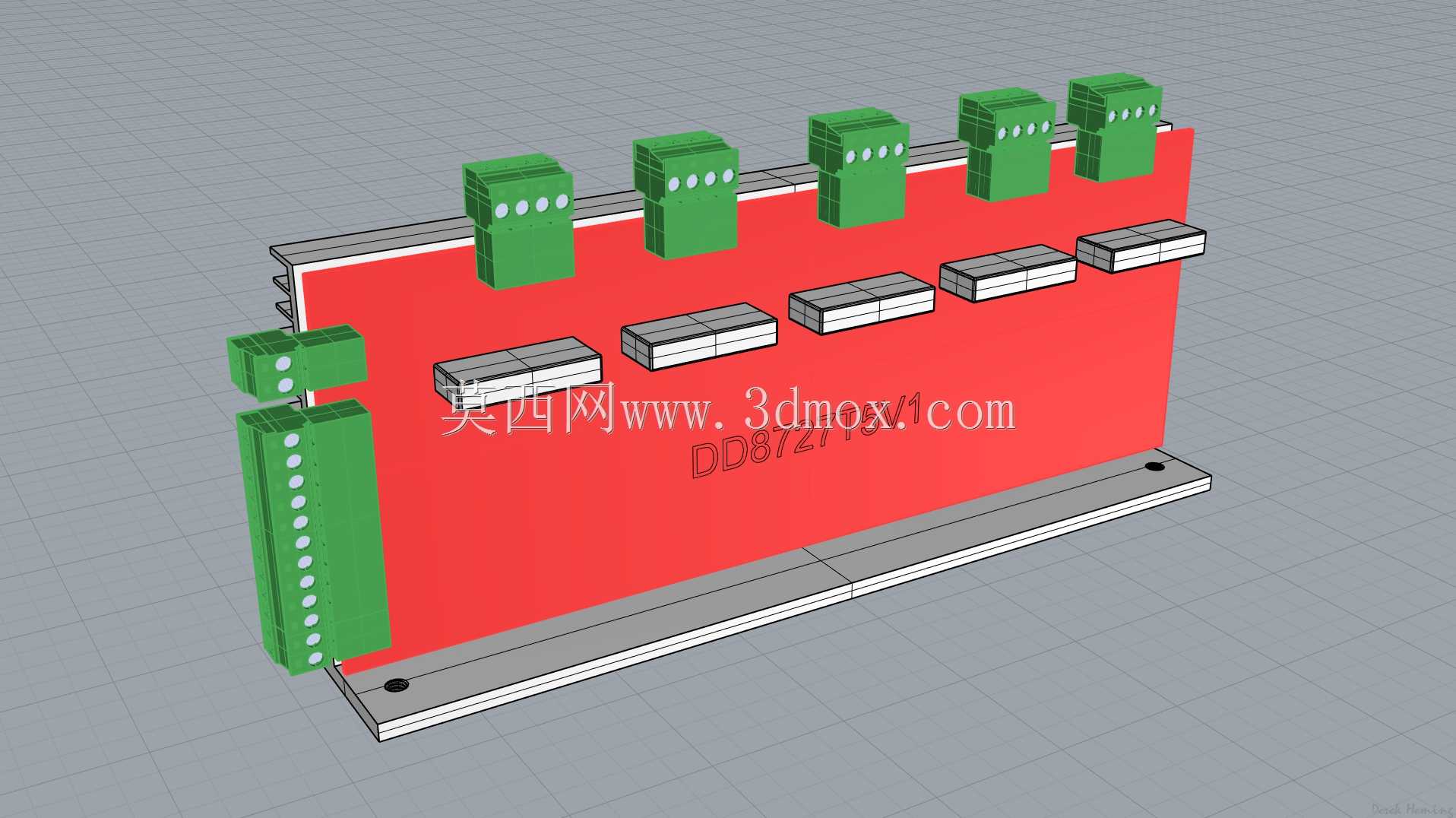

　　整个模型的尺寸单位采用英制标注，适配部分海外工控设备的设计习惯，结构设计人员在调用该模型做设备布局时，可直接将其导入装配体，核对安装板开孔、接线空间预留、散热风道预留等设计细节：比如驱动器上下方需要预留至少15mm的散热空间，接线侧需要预留至少50mm的走线与端子操作空间，避免设备组装完成后出现接线困难、散热不畅导致的驱动过流保护问题。从选型适配角度看，这类五轴驱动适合控制57及以下机座号的步进电机，在低速运动场景下可提供足够的输出扭矩，配套的散热基座长度与宽度经过核算，可覆盖额定工况下的散热需求，无需额外加装散热风扇，进一步降低设备整体的噪音与成本。建模过程中对非关键结构做了合理简化，比如端子内部的金属导电件、

　　电路板上的贴片元件都没有做冗余建模，既保证了装配干涉检查的准确性，也控制了模型的整体数据量，不会出现大装配体导入卡顿的问题。安装底座的凸边结构做了加厚处理，对应实际产品中的钣金安装底托，可提升装置整体的结构强度，避免安装时受力不均导致的电路板变形问题。所有外露的结构棱边都做了0.5mm的倒角处理，还原实际量产产品的工艺特征，避免结构设计时误判为锐边，导致后续安规检查不符合要求。
