带齿轮箱180度回转闸门驱动电机结构

　　在人行通道闸、场馆检票闸机、园区出入口管控设备的结构设计中，180度回转闸门的驱动单元直接决定了闸杆摆动的平稳性、定位精度与长期运行可靠性，这款集成齿轮减速箱的闸门驱动电机，正是针对这类回转类闸机的安装空间、负载特性做了定向结构适配。从实际落地的应用场景来看，这类驱动单元多用于摆闸类设备的机芯部分，区别于90度摆动的普通摆闸，180度回转的闸门需要驱动轴完成整半周的精准转动，既要保证闸杆转动过程中无卡顿、无窜动，还要在到位位置具备足够的锁止力矩，避免外力强行推动闸杆造成机构损坏，同时还要兼顾闸机内部狭窄的安装空间，不能占用过多走线与控制板的布置位置。

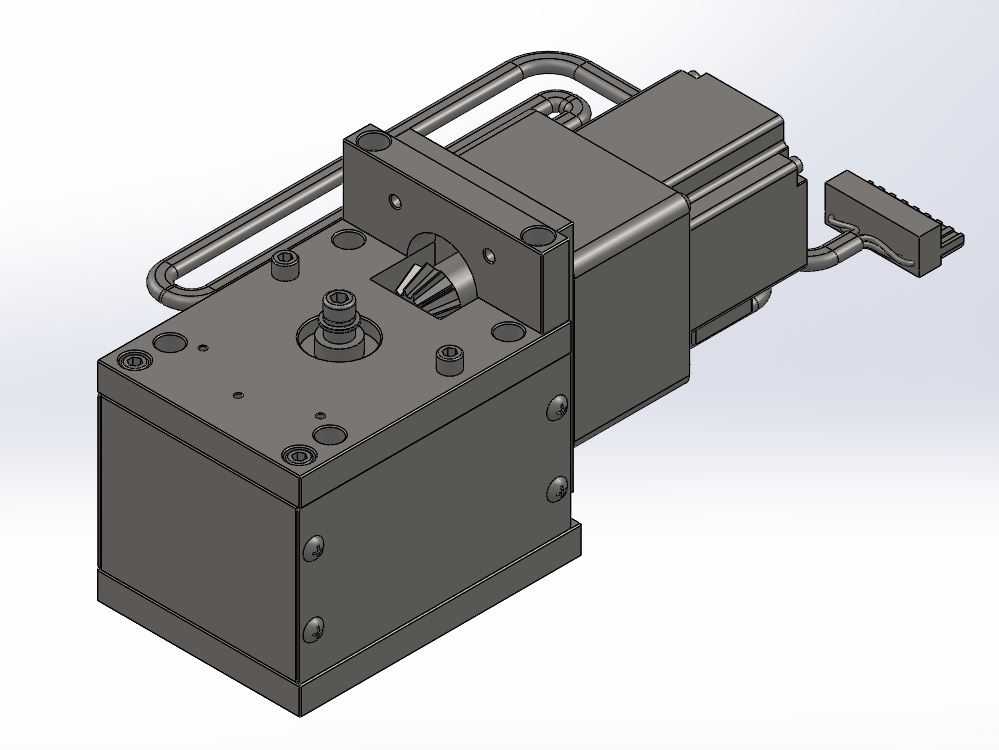

　　从结构设计思路上，这款电机没有采用电机与减速箱分体拼接的常规方案，而是将减速齿轮组、输出轴座、电机本体、走线接口做了一体化集成设计，输出端直接伸出安装法兰面，不需要额外加装联轴器或者转接轴座，安装时只需要将整个单元通过法兰面上的四个固定孔锁附在闸机的机芯安装板上，就能完成驱动部分的主体固定，大幅减少了装配环节的公差累积。齿轮箱部分采用的是平行轴加锥齿轮的传动组合，输入端和电机轴直连，通过多级齿轮减速把电机的高转速低扭矩输出，转化为输出轴端的低转速高扭矩，同时通过锥齿轮换向，让电机本体的布置方向和输出轴呈垂直布局，有效压缩了整体结构的轴向尺寸，更适配闸机内部横向空间局促、纵向有一定余量的安装边界。

　　从外形尺寸与安装边界来看，整个驱动单元的主体为方正的箱式结构，齿轮箱外壳的安装面做了加厚处理，输出轴位于安装面的中心位置，轴端预留了闸杆连接的法兰结构，不需要额外加工连接键槽，直接通过端面螺丝就能固定闸杆摆臂，安装时需要注意在安装板对应输出轴的位置预留足够的过孔，过孔直径要略大于输出轴法兰的最大外径，避免转动过程中出现剐蹭。电机尾部的走线采用了带定位卡扣的接插件设计，接线时不需要拆开电机本体，直接将配套的控制线插头插入接口就能完成电气连接，接插件旁设计了走线固定的卡扣位，可以将线缆顺着齿轮箱侧面的走线槽布置，避免闸杆转动过程中线缆被拉扯或者卷入传动机构。齿轮箱侧面的固定螺丝采用内六角圆柱头设计，所有螺丝的安装面都做了沉台处理，螺丝锁附后不会突出外壳表面，不会和周边的控制板、走线架产生干涉。

　　在实际功能特性上，这款驱动结构的输出轴转动范围通过齿轮箱内部的机械限位做了180度的硬限位，不需要额外在外部加装限位撞块，就能保证闸杆的转动角度刚好控制在半周范围内，避免电机过转造成闸杆撞击闸机外壳。齿轮箱的外壳采用一体式铣削加工的结构，合箱面做了密封处理，能够阻挡闸机使用过程中进入内部的灰尘、杂物落到齿轮啮合面上，延长传动机构的维护周期，输出轴位置加装了含油轴承，长期转动过程中不需要额外加注润滑脂，就能保持转动的顺滑度。区别于普通的直流减速电机，这款结构专门针对回转闸门的启停特性做了惯量匹配，闸杆从启动转动到到位停止的过程中，不会出现明显的抖动或者过冲，即使在频繁启停的高峰通行场景下，齿轮传动部分也不会因为冲击载荷出现断齿或者磨损过快的问题。

　　在做闸机整体结构设计时，选用这类集成式驱动单元可以大幅简化机芯部分的设计工作量，不需要单独设计减速箱的固定支架、电机的安装座以及传动部分的防护结构，只需要根据驱动单元的外形尺寸预留安装空间，布置好对应的走线通道即可。需要注意的是，安装时要保证驱动单元的输出轴和闸杆的转动中心完全同轴，避免因为安装偏斜造成输出轴承受额外的径向力，长期运行导致轴承磨损加快，同时接插件的位置要预留至少20mm的插拔操作空间，方便后期维护时拆卸接线。整个结构的所有棱角都做了倒角处理，装配过程中不会划伤操作人员或者损坏线缆，外壳的平整面可以直接贴合安装板，不需要额外加装调整垫片就能保证安装的水平度。
