黑色铝制芯片组散热鳍片结构设计

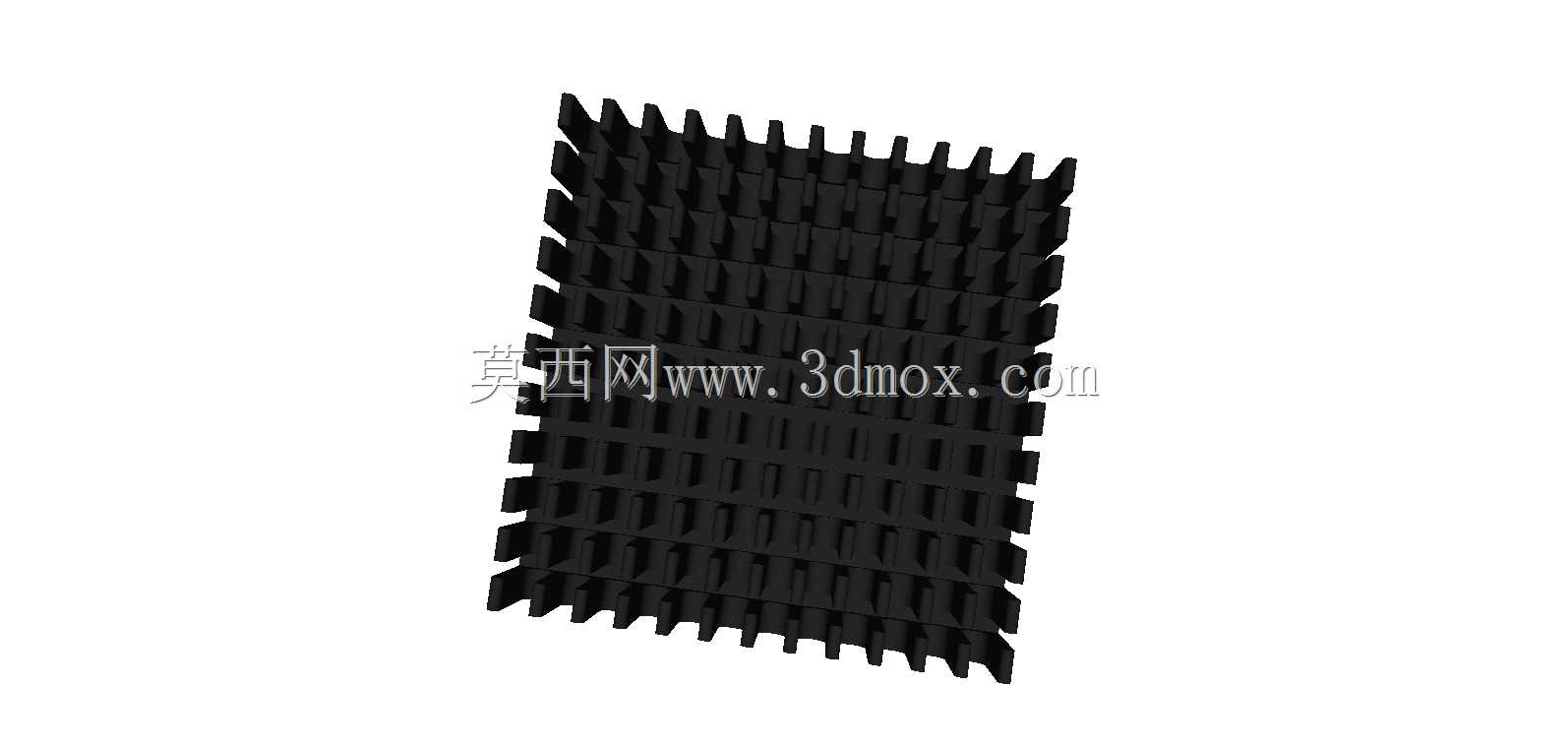

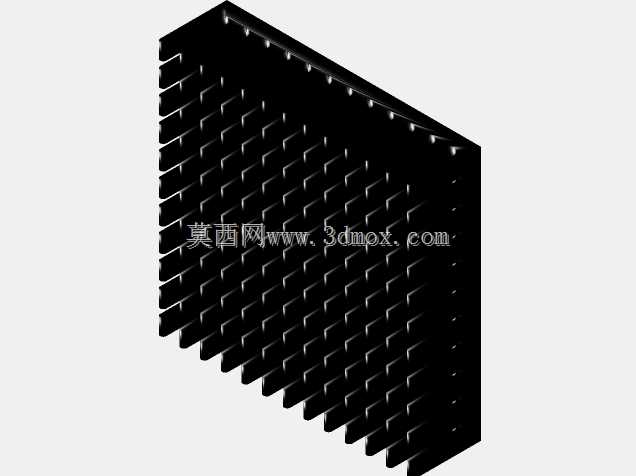

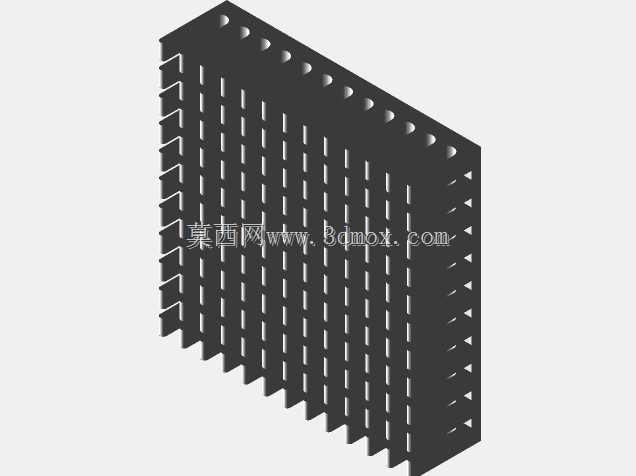

　　在消费电子、工业控制板卡的热设计环节里，小尺寸芯片的被动散热方案选型一直是结构工程师需要反复权衡的部分——既要控制散热件的占用空间，避免干涉板卡上的电容、接插件等周边器件，又要保证足够的散热面积带走芯片工作时产生的热量，同时还要兼顾批量生产的成本控制，这类铝制芯片组散热片就是针对这类需求开发的成熟结构。从实际安装边界来看，这款散热片的外形尺寸控制在40x40x11mm，属于小尺寸板载散热件的常规规格，底面为平整贴合面，设计时需要匹配芯片的顶面封装尺寸，通常预留0.1-0.2mm的公差带，保证安装时导热介质（导热胶、导热双面胶）可以均匀填充贴合间隙，避免出现气隙增大热阻。鳍片部分采用了密集阵列式的直肋设计，肋片的厚度、

　　间距经过热仿真优化，在11mm的有限高度内，尽可能拓展了与空气的接触面积，同时肋片之间的流道没有做额外的弯折遮挡，不管是自然对流场景，还是板卡周边有小风量轴流风扇辅助通风的场景，空气都可以顺畅流过肋片间隙带走热量，不会出现流道死区导致局部热量堆积。材质选用铝合金作为基材，一方面是铝的导热系数可以满足小功率芯片的散热需求，另一方面铝的挤压加工工艺成熟，这类阵列鳍片可以通过一次挤压成型，后续只需要做裁切、表面发黑处理即可量产，加工成本远低于铜制散热件，也不需要复杂的机加工工序，非常适合大批量的电子组装场景。表面做黑色氧化处理，除了基础的防氧化、耐指纹作用外，黑色表面的辐射散热系数要高于裸铝表面，在自然对流的无风扇场景下，

　　可以通过热辐射额外散出一部分热量，提升整体散热效率，这也是很多小尺寸被动散热件会做发黑处理的核心原因。在实际选型应用时，这类散热片通常适配功耗在3-8W的板载芯片，比如主板的南桥芯片、工控板的微处理器、路由设备的交换芯片等，安装方式可以选择导热双面胶直接粘接，也可以在散热片预留卡扣安装位，通过塑料卡扣固定在板卡的预留孔位上，相比螺丝固定的方式，卡扣或者粘接的装配效率更高，适合流水线批量组装，同时不会对PCB板造成额外的应力，避免板卡弯曲导致的焊点虚接问题。设计这类散热结构的时候，需要重点关注几个边界条件：首先是底面的平面度，通常要求平面度控制在0.05mm以内，如果底面翘曲，会导致导热介质填充不均匀，局部热阻陡增，

　　出现芯片局部过热的问题；其次是鳍片的根部圆角，挤压成型时的根部圆角不能过大，否则会挤占肋片的有效散热面积，也不能过小导致加工时出现充型不满、肋片残缺的问题；另外就是整体的重量控制，40x40mm尺寸的铝制散热片重量通常控制在20g以内，避免长期使用后粘接层脱落，或者震动场景下散热片移位触碰周边器件。很多工程师在做板卡热设计的时候，容易忽略散热件的安装公差，比如散热片的边缘距离周边电解电容的距离至少要预留2mm以上，一方面是避免装配时的公差累积导致散热片刮伤电容外皮，另一方面是电容本身也有工作温度要求，离散热鳍片过近会导致电容长期处于高温环境，缩短使用寿命。这款散热片的阵列式鳍片设计还有一个优势，就是可以根据实际的芯片功耗灵活裁切，如果遇到尺寸更小的芯片，不需要重新开模，只需要将整根挤压出来的散热型材裁切到对应长度即可，大幅缩短了项目的开发周期，也降低了小批量项目的开模成本，这也是这类标准型材散热件在电子行业被广泛应用的原因。在热性能验证环节，这类散热片在自然对流环境下，通常可以将芯片的温升控制在30K以内，满足绝大多数工业级、消费级电子设备的工作温度要求，如果是功耗稍高的场景，只需要在鳍片侧边增加一个40mm规格的小风扇，就可以将散热能力提升一倍以上，适配更高功耗的芯片散热需求，不需要重新设计散热结构，平台化的适配性很强。
