Neo3高音扬声器悬链线式实验波导结构

　　在专业音频重放系统的搭建过程中，高音单元的波导结构是决定高频扩散均匀度、轴向频响平直度以及离轴听感一致性的核心部件，这款针对Neo3 PDR高音扬声器开发的悬链线曲线实验波导，主要应用于家用HiFi音箱、专业监听音箱、小型线阵列声柱等产品的高音单元安装位，承担着高频声波导向、扩散角度控制、单元与障板声阻抗匹配的实际作用。

　　从实际使用场景来看，这类波导结构直接安装在高音单元的发声面外侧，与音箱障板紧密贴合，一方面可以约束高音振膜发出的球面波，按照预设的扩散角度向听音区域辐射，减少障板边缘衍射带来的频响峰谷，另一方面能够平滑高音单元与中低音单元的声衔接，降低分频点附近的相位干涉问题，尤其在近场监听、小空间听音的场景下，合理的波导曲面能够大幅优化皇帝位的覆盖范围，减少不同位置的听感差异。

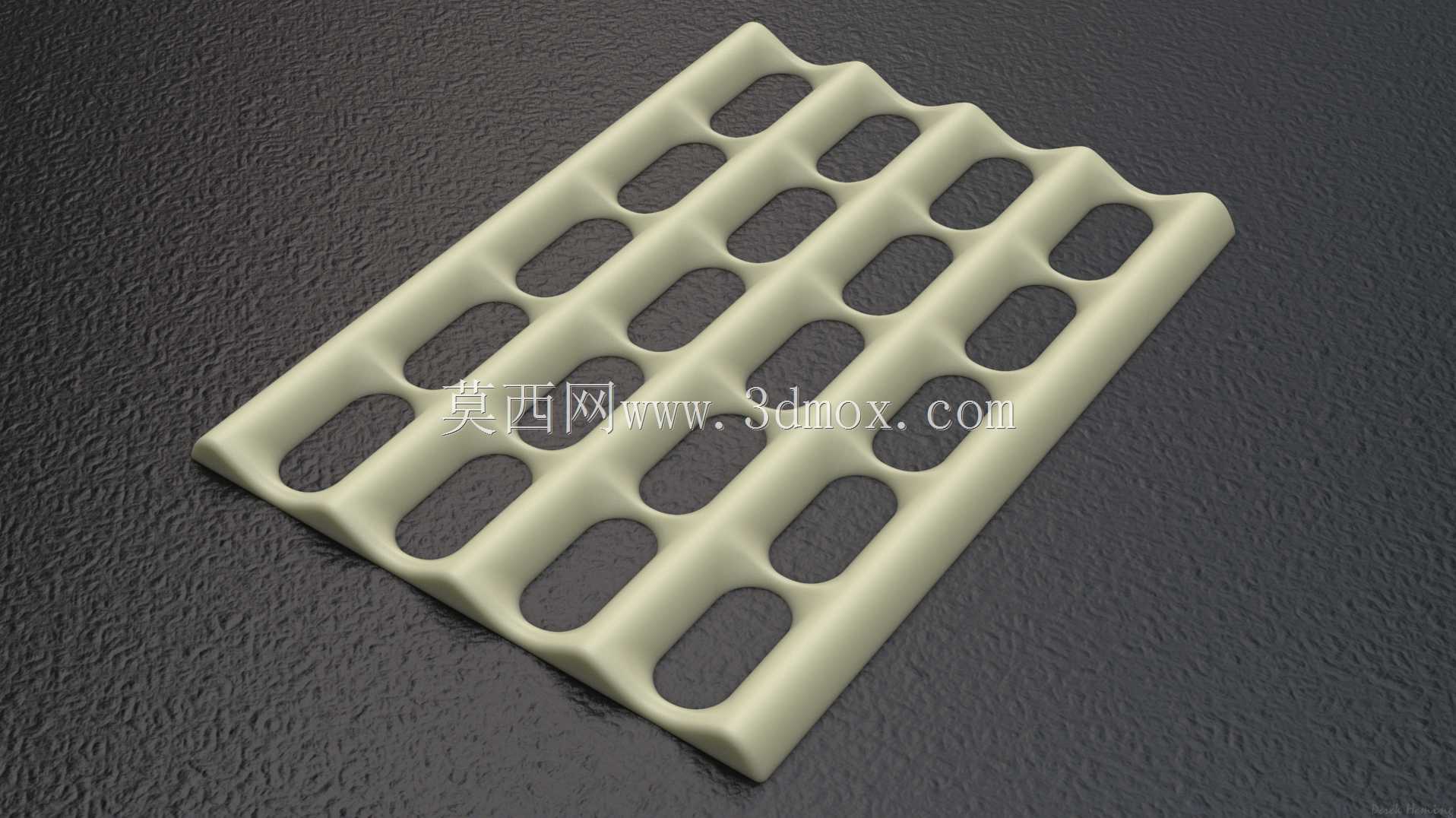

　　这款波导的设计核心围绕悬链线曲面展开，区别于传统的指数型、圆锥型波导，悬链线曲线构建的导声曲面能够在更宽的频率范围内保持恒定的指向性，避免高频段指向性过窄带来的听感尖锐问题。设计过程中以对应型号高音单元的实际测量宽度为基准，对波导的整体安装边界做了适配，波导整体为薄型板状结构，表面排布多组成排的长圆形导声通孔，每一列通孔对应一组曲面导声槽，槽道从靠近单元的内侧向发声外侧平滑过渡，曲面曲率完全遵循悬链线函数计算结果，没有突变的折角，能够减少声波在结构内部的反射驻波。

　　从安装边界来看，波导的整体厚度控制在适配常规高音单元突出障板的高度范围内，背面为平面结构，可直接通过胶接或者螺丝固定在音箱障板的高音安装位，不需要额外修改单元的安装孔位，波导的外轮廓边缘做了圆角过渡，避免尖锐边缘带来的声波衍射。导声通孔的排布密度经过声学仿真验证，在保证结构强度的前提下，尽可能减少对高频声波的遮挡，每一条导声槽的宽度从内到外平滑扩展，匹配高频声波的扩散路径，槽道之间的筋条厚度均匀，既保证了薄壁结构的成型刚度，也不会在声路径上形成多余的反射面。

　　在结构细节处理上，波导的所有曲面衔接处都做了连续的曲率过渡，没有棱角或者台阶结构，避免声波经过时产生不必要的散射。针对实际装配中可能出现的公差问题，波导背面与单元接触的位置预留了微小的让位间隙，能够适配不同批次高音单元的安装尺寸误差，保证装配后波导与单元发声面的同轴度，避免偏心带来的指向性偏移。不同于量产型号的波导结构，这款实验版本的窗口高度做了针对性调整，相比常规同规格波导的窗口尺寸更大，能够拓展高频扩散的垂直角度，适合需要更宽垂直听音范围的使用场景，比如桌面近场监听、多听众的家用环绕声系统。

　　从结构设计的工程逻辑来看，这类波导的建模过程需要先根据高音单元的振膜尺寸、发声点位置确定悬链线的基准参数，再通过曲面阵列、布尔运算完成通孔与导声槽的构建，过程中需要反复校验曲面的连续性，避免出现曲率突变的面，同时要控制整体壁厚均匀，不管是采用3D打印打样还是注塑量产，均匀的壁厚都能减少成型过程中的变形问题，保证导声曲面的精度。筋条的排布方向与声波扩散方向平行，不会对声传播形成垂直遮挡，能够最大程度降低结构本身对高频响应的插入损耗。

　　在实际声学测试场景中，搭载这款波导的高音单元，水平与垂直方向的离轴频响衰减更加平缓，在分频点附近的相位一致性更好，能够有效减少音箱摆位对听感的影响，同时波导结构本身也能对高音振膜起到一定的物理防护作用，避免异物触碰振膜造成损坏。薄型的结构设计也不会过多占用音箱内部的安装空间，适合在紧凑尺寸的音箱产品中使用，不需要大幅调整原有箱体的内部结构，就可以完成高音单元的声学性能优化。
