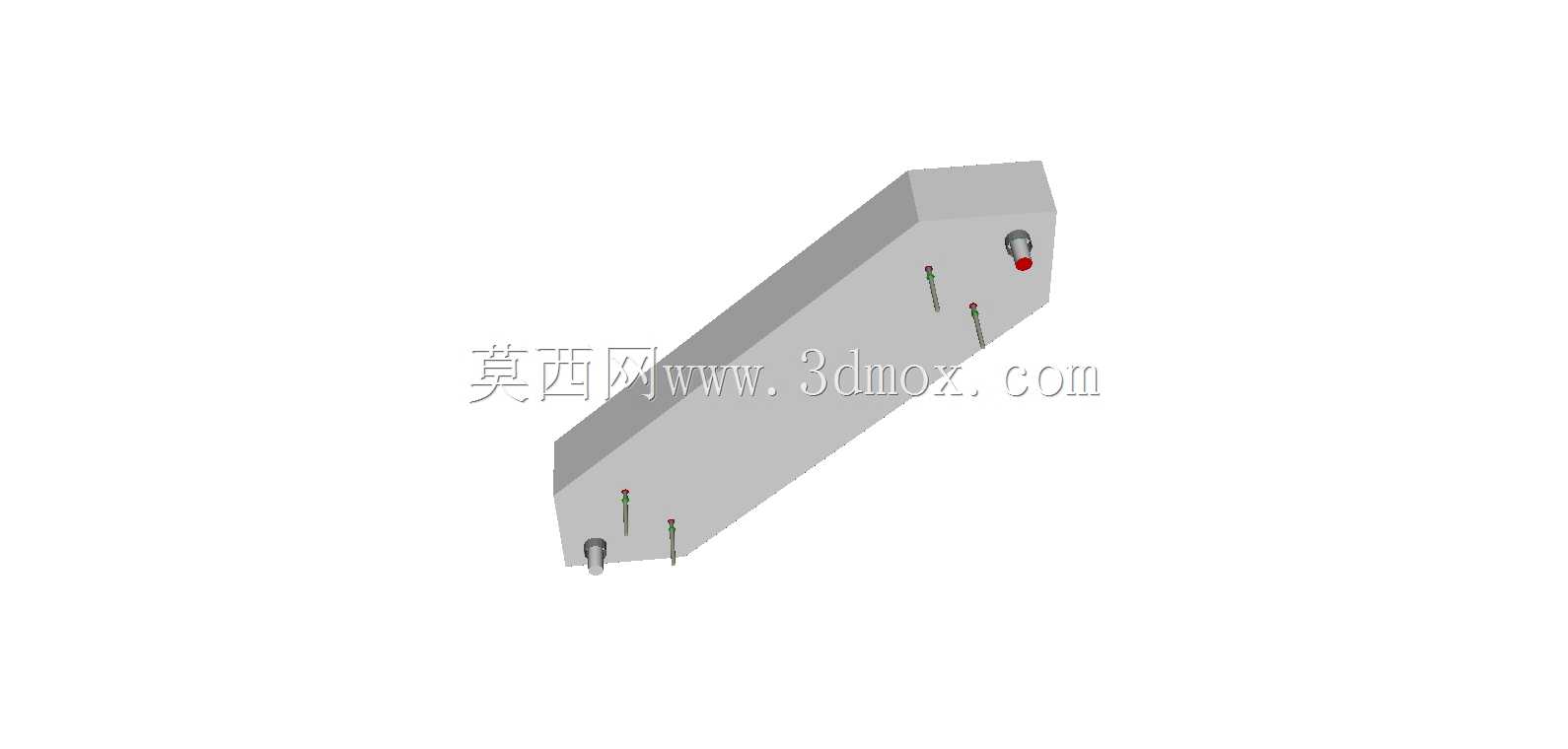

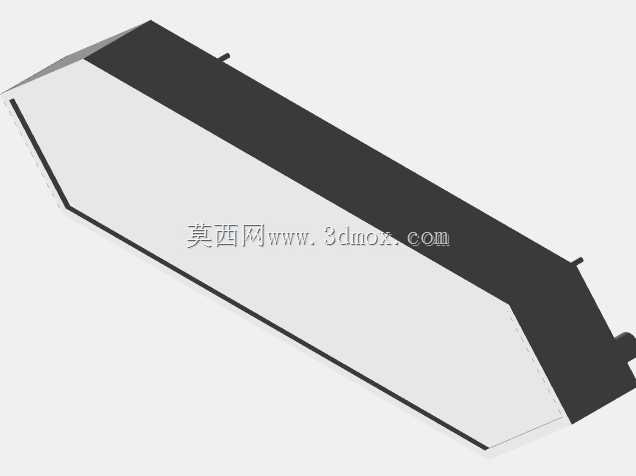

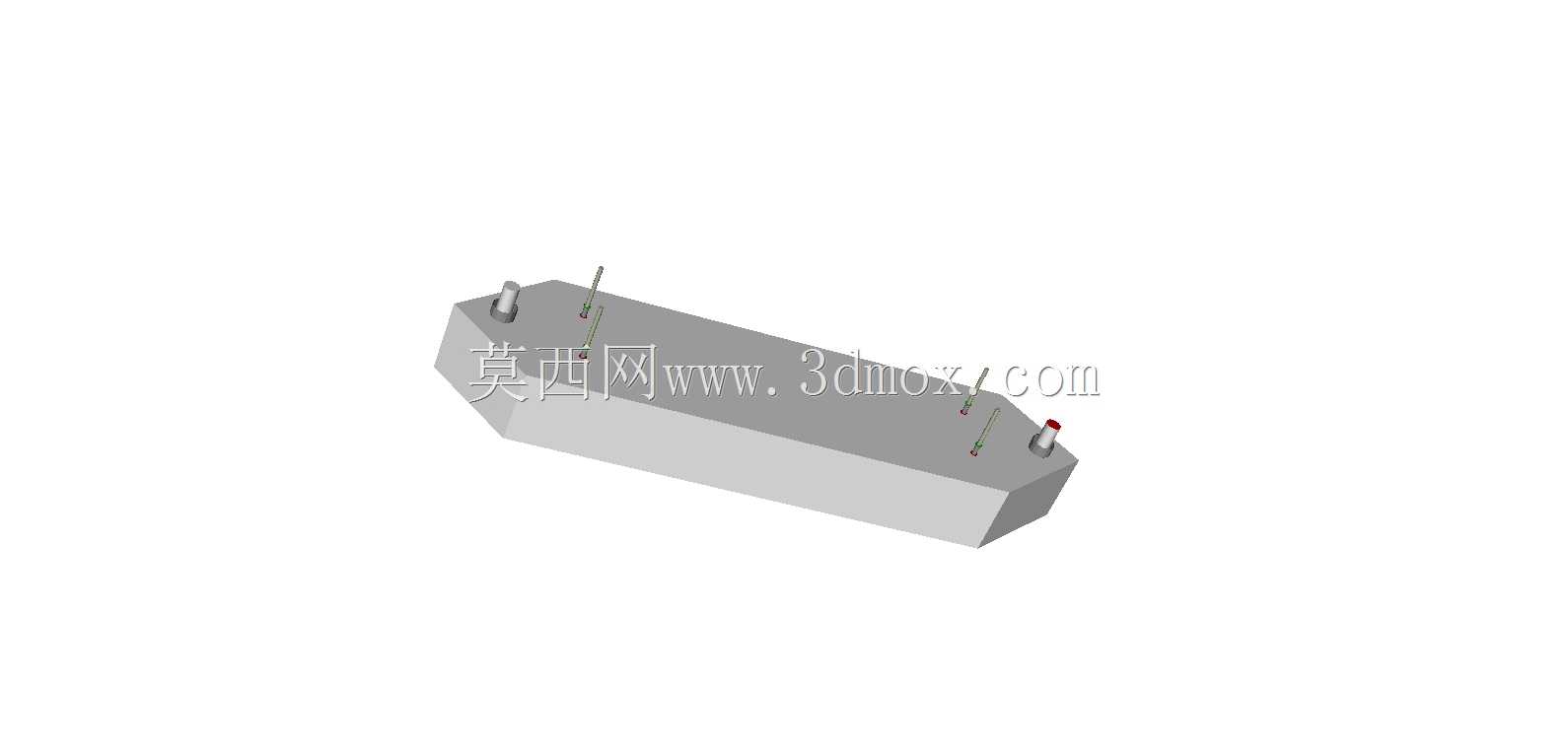

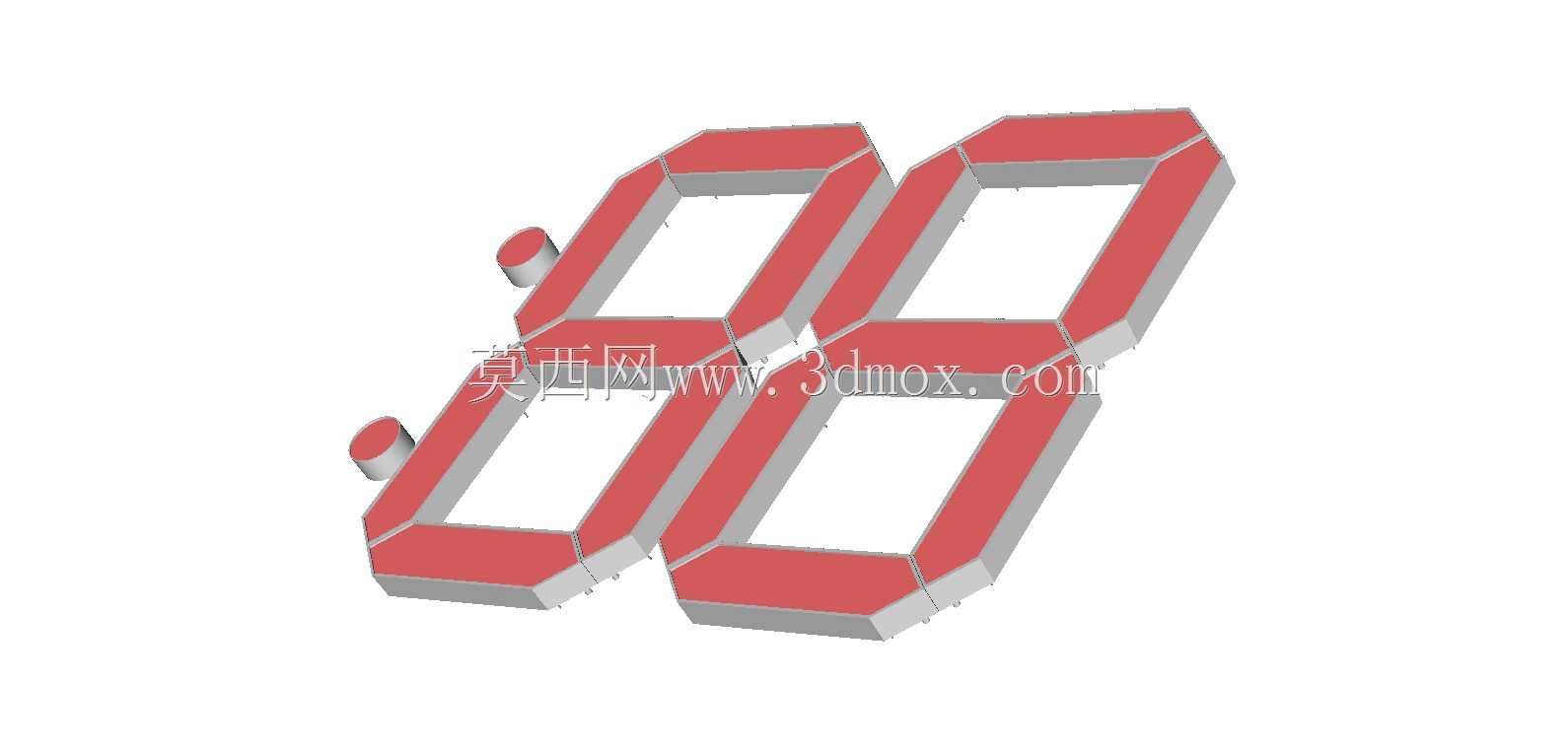

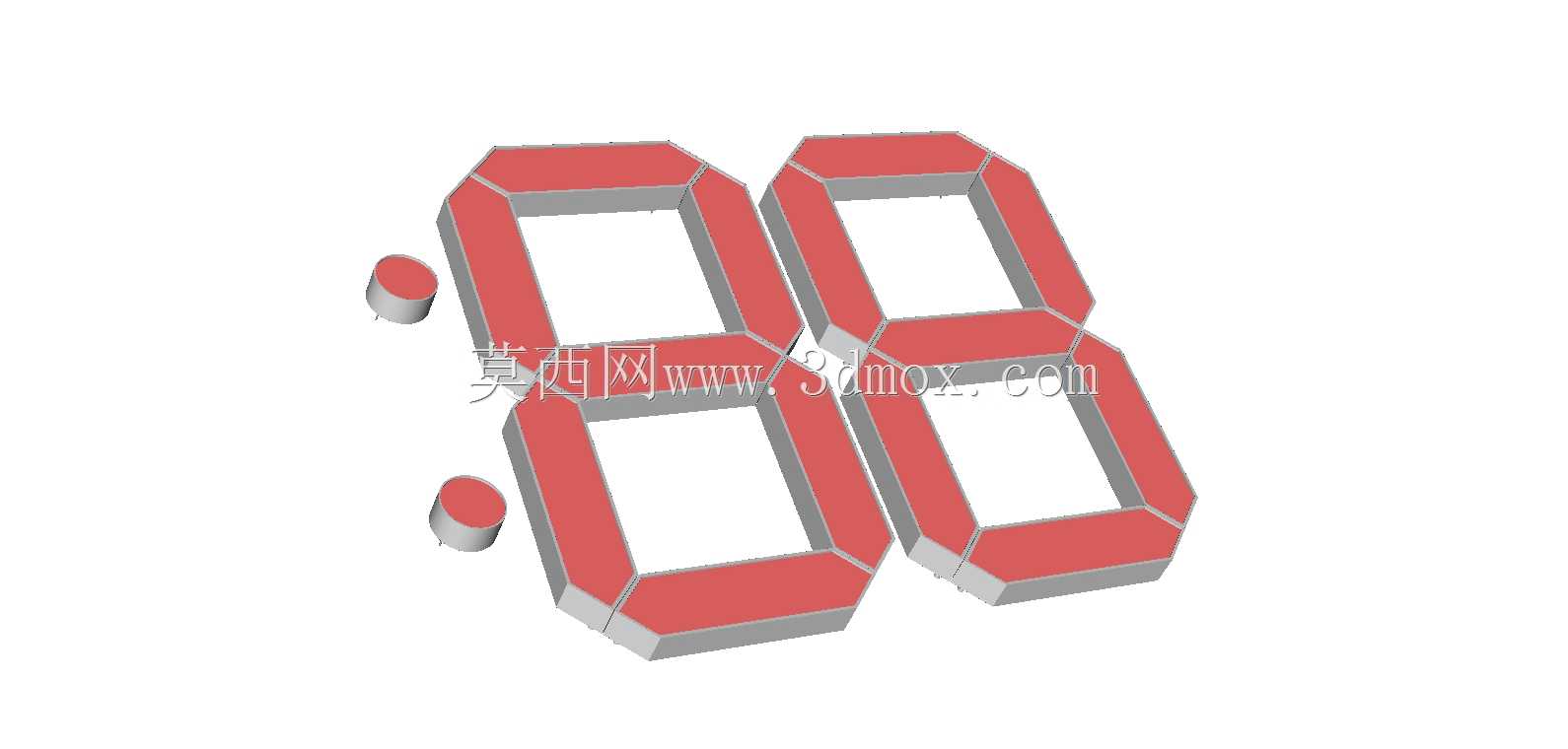

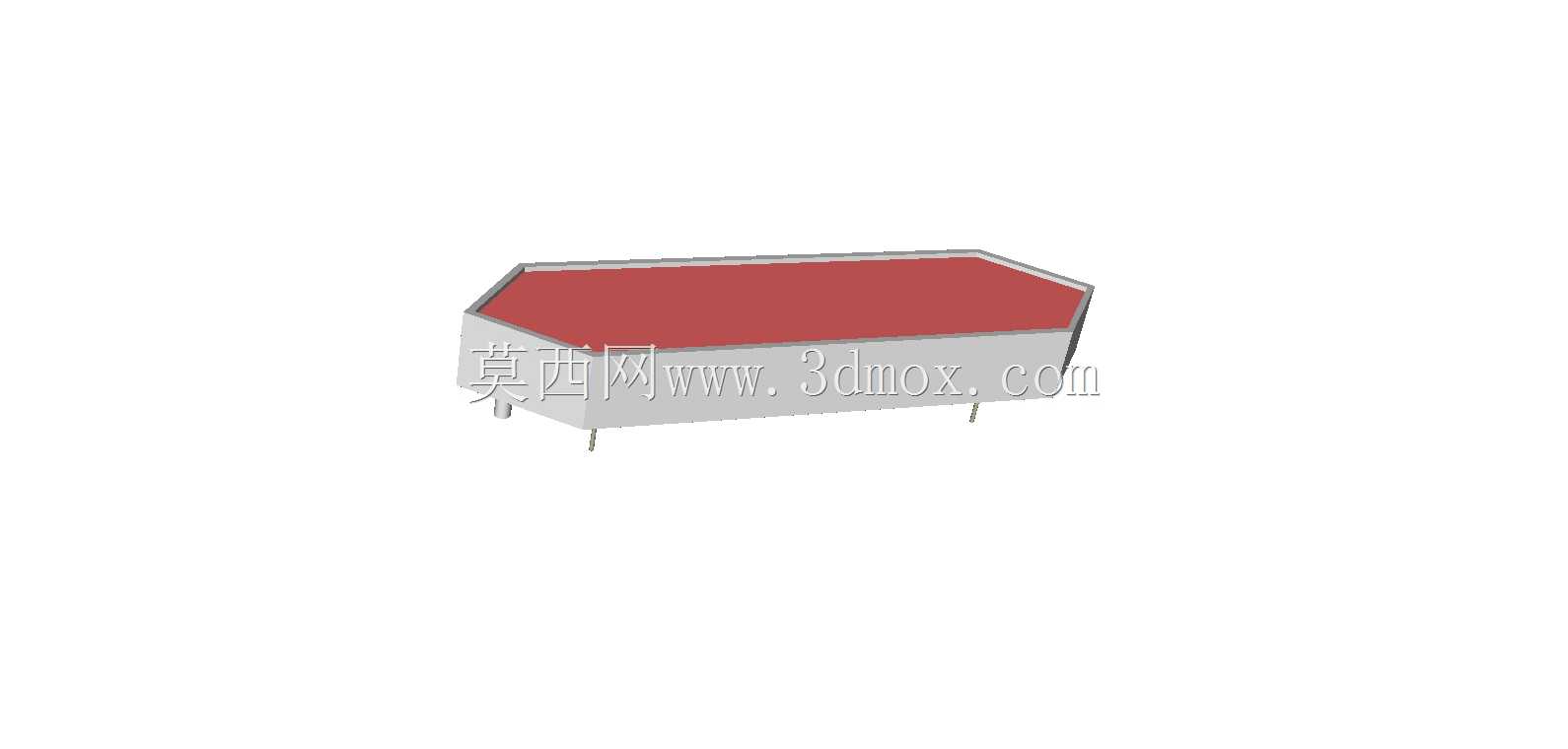

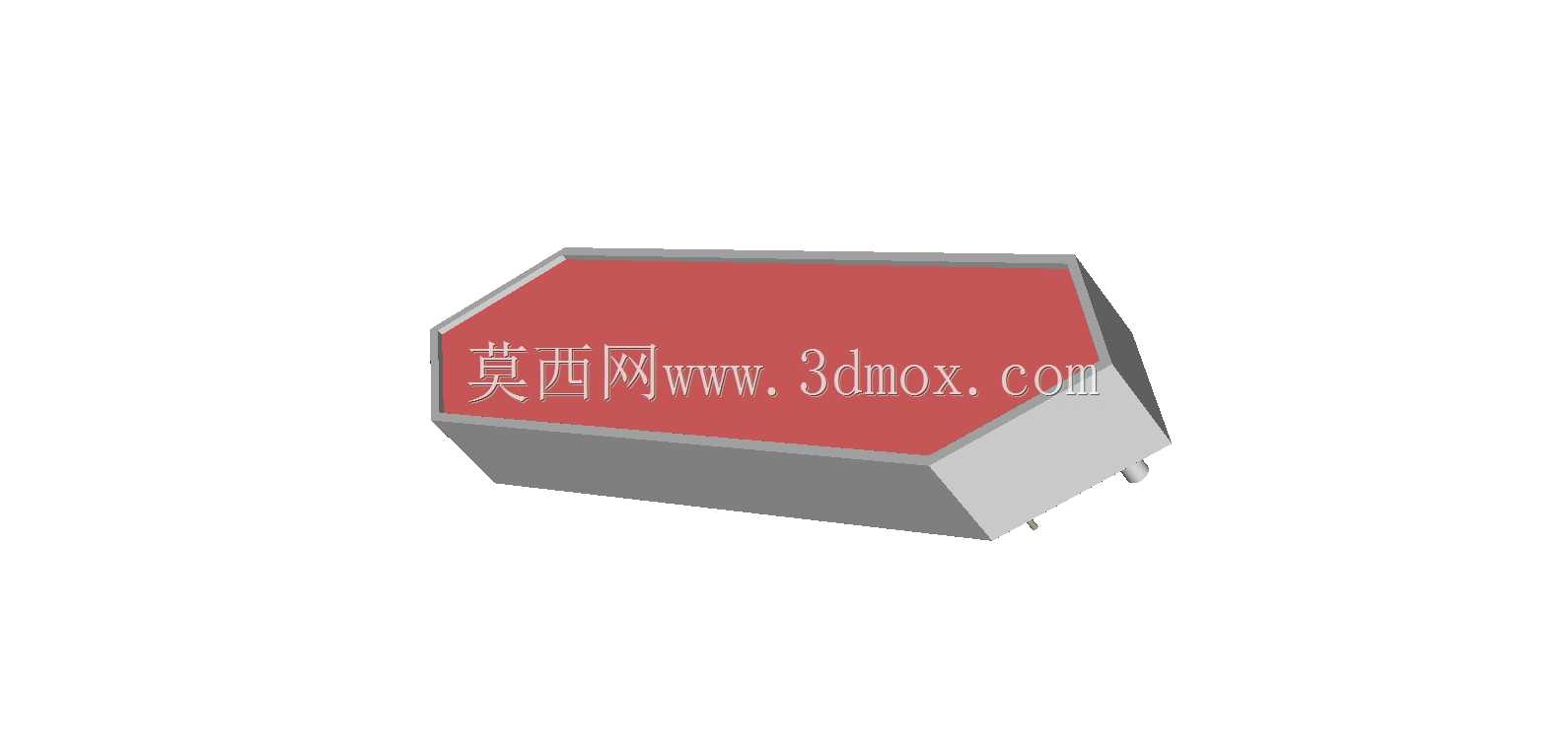

八英寸红色七段数码显示段件结构

　　在工业现场的大型设备状态公示、户外公共信息展示、生产线工位参数看板这类需要远距离识别数字信息的场景里，大尺寸段码显示单元一直是兼顾可靠性与识别度的核心显示部件，这次拆解建模的八英寸红色七段显示段件，就是针对这类远距离可视需求设计的实体显示结构。不同于小尺寸贴片式数码管的一体化封装，八英寸规格的段件因为单段发光面长度接近180毫米，整体显示面的对角线尺寸达到203毫米，必须采用分段独立成型再拼接组装的结构，才能保证大尺寸下的结构强度与发光均匀性。从实际安装边界来看，整个显示单元拼接完成后，整体安装面的长宽尺寸控制在220毫米乘120毫米范围内，背部预留的安装柱直径为6毫米，柱体中心距安装面的高度为12毫米，适配常规的M5螺丝贯穿固定，安装时不需要额外定制异形固定支架，直接在设备面板上开出对应位置的安装孔即可完成固定，面板与段件背部之间预留3毫米的走线间隙，能够容纳段件的供电引线穿过，不会出现引线挤压弯折导致的接触不良问题。

　　从功能特性上看，这款段件的每一段发光面都做了内凹的漫反射结构设计，红色的显示面表层做了半透光的磨砂处理，既能够保证内部光源发出的红光均匀扩散到整个段面，不会出现局部亮斑或者暗区，又能够在户外强光环境下减少环境光的镜面反射，避免反光导致的数字识别困难。段件的侧边做了45度的斜切封边，相邻段拼接时，斜切面能够紧密贴合，拼接缝隙控制在0.2毫米以内，不会因为缝隙漏光影响数字显示的轮廓清晰度。段件两端的定位柱做了公差带为h7的精度控制，组装时定位柱能够直接卡入相邻段件的定位孔内，不需要额外的治具辅助定位，就能保证七个段的相对位置精度，避免组装后出现段面错位、数字轮廓变形的问题。

　　设计思路上，这款段件没有采用常规的整体注塑外壳加内部遮光格的结构，而是采用了单段独立成型后拼接的方案，主要是考虑到大尺寸整体注塑件容易出现缩水、翘曲的变形问题，八英寸规格的整体外壳注塑时，因为流道长度过长，塑料熔体填充过程中冷却速率不一致，很容易导致段面平面度超差，组装后出现局部段面突出或者凹陷，不仅影响外观平整度，还会导致发光面的可视角度出现偏差。而单段独立成型的方案，每一段的长度最长不超过160毫米，注塑成型时的变形量能够控制在0.1毫米以内，成型后再通过定位结构拼接，整体的平面度能够保证在0.3毫米以内，完全满足大尺寸显示的外观与光学要求。同时单段独立的结构也方便后期维护，某一段出现损坏时不需要更换整个显示单元，只需要拆下对应损坏的段件更换即可，大幅降低了现场维护的成本与时间。

　　在结构细节处理上，段件的背部设计了十字形的加强筋，筋条厚度为2毫米，高度为8毫米，既能够提升单段结构的抗形变能力，避免安装时螺丝锁紧力过大导致段面变形，又不会过多增加段件的整体重量，单段的重量控制在15克以内，整个八段（包含小数点）拼接完成后的总重量不超过130克，对安装面板的承重要求极低，即使是薄铝板或者亚克力面板也能够稳定安装，不会出现面板变形下垂的问题。段件的发光面壁厚控制在1.2毫米，这个厚度下的红色透光层既能够保证足够的光线透过率，让显示亮度满足10米外清晰识别的要求，又能够完全遮挡内部的光源结构，不会从外部看到内部的灯珠排布痕迹，保证显示面的整洁度。段件之间的拼接位置设计了0.1毫米的溢胶槽，组装时如果采用胶接固定，多余的胶水会流入溢胶槽内，不会溢出到段件表面影响显示效果，同时溢胶槽也能够增加胶水的接触面积，提升拼接后的结构连接强度，即使在设备有持续振动的工况下，也不会出现段件松脱错位的问题。

　　从实际适配场景来看，这款段件不仅能够用于常规的数字显示看板，还能够适配工业设备的超大尺寸计数显示、停车场的剩余车位公示牌、工厂的安全天数公示牌等场景，因为其结构本身具备良好的抗振性能，安装固定后能够适应车间内设备运行带来的持续振动，不会出现结构松脱或者显示异常的问题。段件的红色显示面采用了耐候性的材料配方，即使在户外长期受紫外线照射，也不会出现明显的褪色或者透光率下降问题，能够保证长期使用下的显示识别度。安装时的贯穿孔设计，既支持正面螺丝固定，也支持背部卡扣固定，适配不同的面板安装需求，不管是金属面板、塑料面板还是木质展示板，都能够找到合适的固定方式，不需要对段件本身做二次加工修改。
