2043封装贴片电阻器三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:446404
  • 2043封装贴片电阻器三维结构设计

  在高密度电子装联领域,表面贴装类无源元件的结构建模精度,直接决定了PCB布局阶段的干涉校验结果、SMT产线的钢网开孔匹配度,以及后续整机产品的长期可靠性。2043封装的功率型贴片电阻,作为大电流回路中常用的限流、分压、负载匹配元件,其三维结构的还原度,是电子结构工程师开展板级设计时不可忽视的细节。不同于小尺寸0402、0603封装的通用电阻,2043封装电阻的额定功率更高,通常应用在电源模块输出端、电机驱动回路、大功率充放电电路中,承担着大电流工况下的电能耗散与电压调节作用,这类元件的结构尺寸偏差,很容易在回流焊过程中引发立碑、虚焊,甚至在长期满负荷工作时,因为与焊盘的接触面积不足导致局部过热,影响整个电路系统的稳定性。

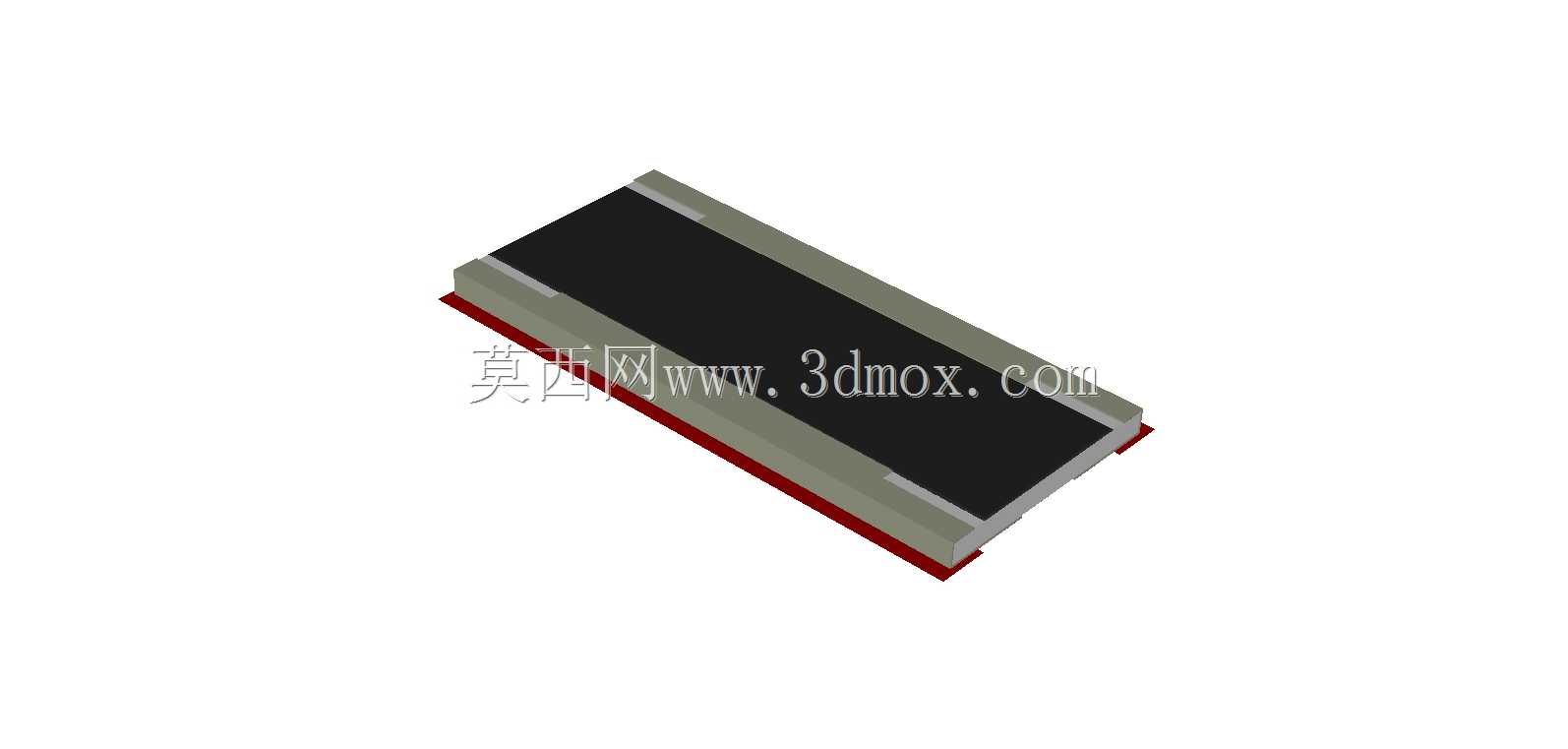

  从实际建模逻辑来看,这类元件的结构设计首先要贴合真实封装的安装边界,其主体宽度控制在5mm,长度为11mm,这个尺寸边界是PCB封装库绘制时的核心参考依据,建模过程中需要严格区分陶瓷基体、电阻膜层、端电极三个核心结构的尺寸差。陶瓷基体作为电阻的承载结构,边缘做了微小的倒角处理,避免在贴装过程中因为边角应力集中导致基体开裂;覆盖在基体表面的黑色电阻膜层,是实现电阻阻值特性的核心功能区,建模时需要保证膜层与基体的贴合度,还原真实元件的层叠结构;两端的端电极采用三层电镀结构,从内到外分别为镍阻挡层、锡铅焊料层,建模时端电极的伸出长度、厚度需要严格匹配SMT焊接的工艺要求,端电极底部与PCB焊盘的接触平面要保证完全平整,不能出现结构错位,否则会直接影响焊接后的剪切强度。

  在实际工程应用场景中,这类大尺寸贴片电阻的选型与布局,往往需要配合结构件的避让设计。比如在开关电源模块中,2043电阻通常布置在功率电感与输出电容之间,建模时不仅要还原元件本身的结构,还要考虑其工作时的散热空间预留——因为这类电阻在满负荷工作时表面温度会超过100摄氏度,三维模型中准确的外形尺寸,可以帮助结构工程师提前评估电阻与周边塑胶件、导线的安全距离,避免长期高温引发的绝缘老化问题。同时,在开展KiCad等EDA工具的封装库协同设计时,精准的三维模型可以直接导入PCB设计环境,实现2D封装与3D结构的实时联动校验,避免出现设计完成后才发现元件与外壳、散热片干涉的问题,大幅减少打样迭代的次数。

  从设计思路的细节来看,建模过程中没有对元件的微小工艺瑕疵做过度简化,比如端电极与陶瓷基体衔接处的微小台阶、电阻膜层表面的标识区域预留,都按照实物的比例做了还原,这些细节在开展虚拟装配、产线贴装模拟时有着实际意义——SMT贴片机的吸嘴拾取位置,需要对应电阻主体的中心平面,模型中准确的顶面平面度、重量分布模拟,可以帮助工艺工程师提前评估吸嘴的选型参数,避免贴装过程中出现元件偏移、吸嘴漏气的问题。另外,这类电阻的安装方式为典型的表面贴装,不需要额外的通孔固定,建模时严格控制了元件本体的高度尺寸,因为在薄型化电子设备中,元件的高度直接决定了整机的厚度空间,比如在便携式储能电源、车载充电机这类对空间要求严苛的产品中,2043电阻的高度偏差哪怕只有0.2mm,都可能导致外壳装配时出现顶壳的问题。

  很多初级工程师在建模这类电子元件时,往往只做一个简单的方块替代,忽略了端电极的结构、基体的倒角、不同层结构的尺寸差,这种简化模型在做前期布局时或许可以勉强使用,但到了工艺校验、热仿真、装配干涉检查阶段,就会出现大量的误差。比如热仿真过程中,准确的电阻膜层位置、端电极的金属结构,可以帮助仿真工程师更精准地设置热源分布与热传导路径,得到更贴近实际的温升结果;在做整机的振动仿真时,准确的元件重量分布、焊盘接触面积,可以更真实地模拟焊点在振动工况下的应力分布,提前发现焊点疲劳的风险点。

  具体到安装边界的把控,建模时将元件底部的焊接平面设置为基准面,端电极的底部平面与基准面完全重合,保证模型导入PCB设计软件时,能够自动对齐焊盘平面,不需要额外的高度调整。端电极的外侧宽度、内侧间距都严格按照Ohmite官方的封装尺寸手册设置,保证焊盘设计时,钢网的开孔尺寸能够与端电极完全匹配,回流焊时焊锡能够均匀爬升到端电极的侧面,形成可靠的焊点圆角。同时,模型中电阻主体的侧面与端电极的侧面保留了真实的尺寸差,避免在设计焊盘时出现焊盘间距过大或者过小的问题——焊盘间距过大,会导致焊接时元件定位不稳,容易出现移位;焊盘间距过小,则会导致焊锡溢出,引发相邻焊盘的短路风险。

  在不同的行业应用中,这类电阻的使用场景也有一定的差异,比如在工业控制类产品中,2043电阻往往需要配合三防漆涂覆工艺,建模时还原的元件表面轮廓,可以帮助工艺工程师评估三防漆的涂覆厚度与覆盖范围,避免因为元件表面的棱角导致三防漆堆积,影响元件的散热效果;在汽车电子类产品中,这类电阻需要满足AEC-Q200的可靠性要求,模型中准确的结构尺寸,可以帮助工程师开展高低温循环下的结构应力仿真,评估陶瓷基体与PCB板材因为热膨胀系数差异带来的焊点应力,提前优化焊盘的形状与尺寸,提升产品在车载恶劣工况下的使用寿命。
