带防滑纹理的阶梯式果汁瓶外观结构设计

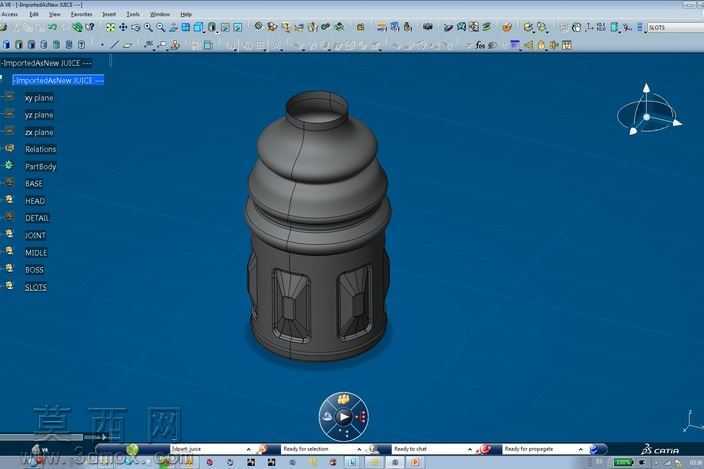

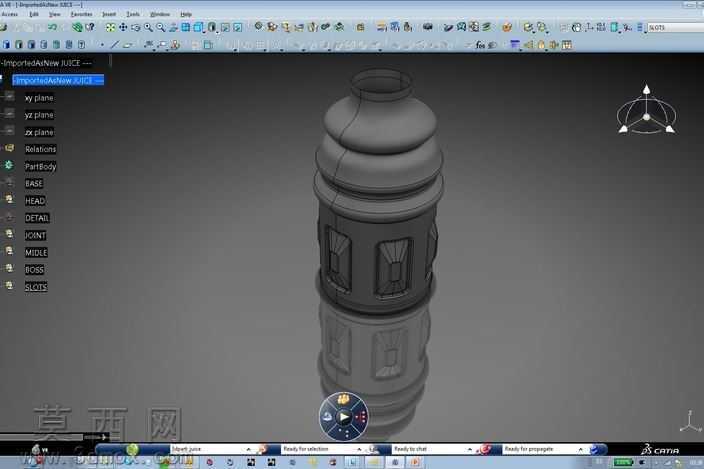

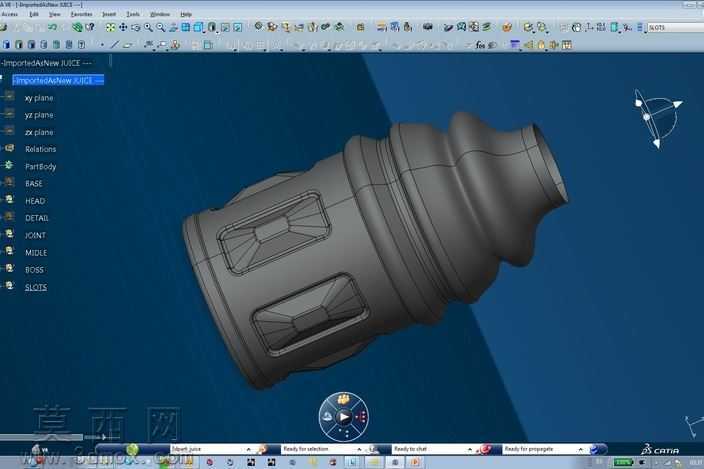

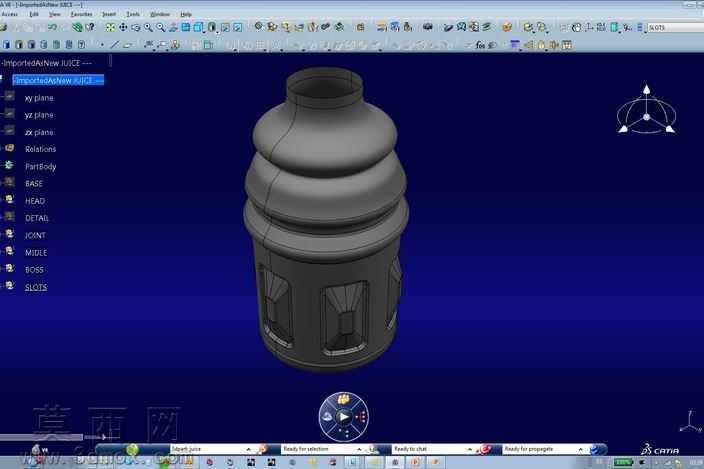

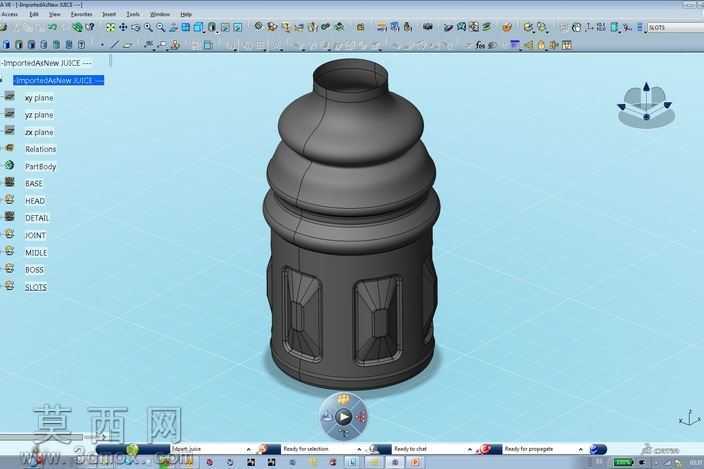

本作品为果汁饮品包装容器的三维结构设计，整体采用阶梯式分层瓶身造型，从瓶口向下依次设置多段环形凸起过渡结构，既丰富了瓶身的视觉层次，也在灌装、运输与手持使用过程中提供了额外的结构强度，降低瓶体受挤压变形的概率。建模阶段以回转体基础特征为核心，先绘制瓶身纵向截面轮廓线，通过回转命令生成瓶体基础曲面，再针对瓶身下部的握持区域进行细节设计：在瓶身周向均匀分布内凹式防滑纹理，每一处纹理都采用带倒角的立体造型，既避免尖锐棱角带来的加工与使用安全隐患，也能提升手持时的摩擦力，防止瓶装饮品沾湿后从手中滑落。瓶口部分采用标准螺纹接口结构，尺寸匹配常规饮品瓶盖的密封规格，可直接适配现有量产的瓶盖密封组件，无需额外开模定制接口，降低后续量产的配套成本。瓶身中部的环形凸起结构同时承担了堆叠限位的功能，在产品仓储堆码过程中，上层瓶体的底部可卡入下层瓶体的凸起间隙中，提升堆码稳定性，减少运输过程中的倾倒风险。材质设计上模拟常用食品级PET塑料的物理特性，调整曲面的反光度与透明度参数，还原塑料包装的真实质感，同时针对瓶身不同区域做了壁厚差异化设计：握持区域壁厚略高于瓶身上部，提升握持时的结构抗形变能力，瓶口螺纹区域做局部加厚处理，保障多次开合瓶盖后的螺纹结构耐用性。整体设计兼顾了外观辨识度、使用实用性与量产加工可行性，所有曲面过渡均做了圆角处理，避免吹塑加工过程中出现应力集中导致的瓶身开裂问题，结构尺寸符合常规饮品灌装生产线的设备适配要求，可直接对接后续的模具开发与量产落地环节。
