立式长轴搅拌混合装置结构设计

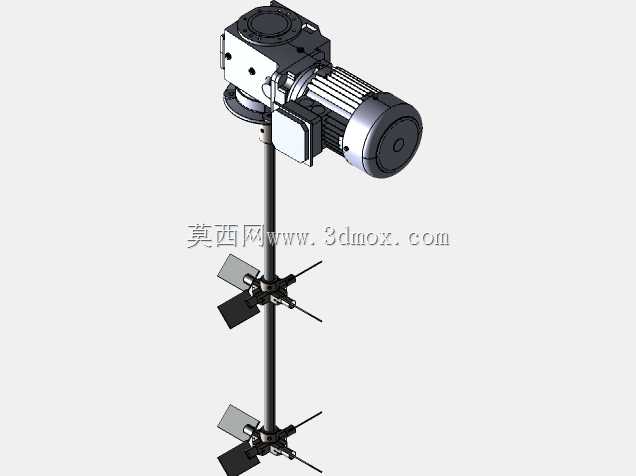

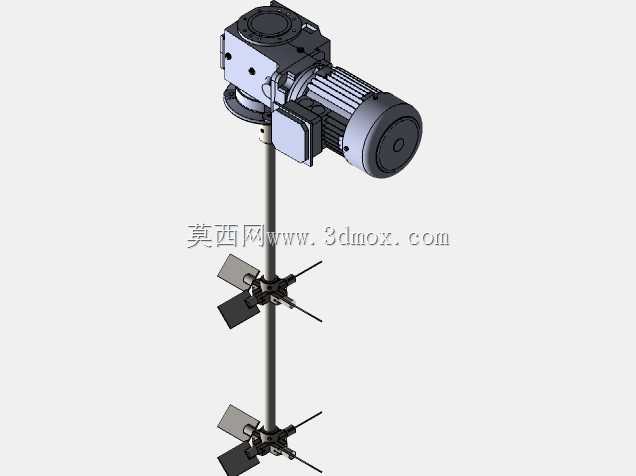

　　这套立式搅拌混合装置主要面向流体混合工况设计，常见于精细化工、食品配料、水处理药剂调配等生产场景，用来完成液液互混、固液悬浮、低粘度物料均质的作业需求。从结构布局来看，驱动端采用卧式电机搭配直角换向减速箱体的组合，相比同轴直连的搅拌结构，这种布局能有效压缩设备顶部的竖向安装空间，适合厂房层高受限、罐体顶部操作空间局促的安装场景。

　　设计阶段首先考虑的是安装边界适配性，驱动箱体底部设置了标准法兰连接位，可直接与罐体顶部的安装支座配对固定，长搅拌轴沿竖向垂直向下延伸，轴体上分层布置了两组不同结构的搅拌桨叶：上层桨叶采用斜叶涡轮结构，作业时可推动物料产生轴向与径向的复合流动，快速打破罐内物料的分层状态；下层桨叶采用锚式与折叶组合的结构，贴近罐体下部区域作业，避免高密度固相物料在罐底沉积，两组桨叶的间距经过匹配计算，可覆盖常规1.5-3米有效液位高度的罐体混合需求，不会出现搅拌死区。

　　传动部分的设计重点在于运行稳定性，减速箱体内部采用齿轮传动结构，将电机的高转速降低至搅拌作业所需的低转速区间，同时放大输出扭矩，适配搅拌过程中物料产生的阻力负载；电机与减速箱的连接位设置了定位止口，保证装配同轴度，避免运行过程中出现偏载振动。搅拌轴与减速箱输出端采用键连接加锁紧套的双重固定方式，既可以传递足够的扭矩，也能方便后期维护时快速拆卸桨叶组件，轴体上设置了多组轴套定位台阶，保证桨叶安装后不会出现轴向窜动。

　　从实际使用的角度考量，这套结构的桨叶角度、轴段长度都预留了调整空间，设计人员可根据实际罐体的直径、液位高度、物料粘度参数调整桨叶的安装角度与轴段拼接长度，不需要重新设计整套驱动结构。设备运行时，电机输出的动力经过减速箱换向减速后，带动长轴及桨叶同步旋转，桨叶推动罐内物料形成规律的循环流场，让不同组分的物料在短时间内达到混合均匀的工艺要求。

　　外形尺寸方面，驱动端的横向尺寸控制在合理区间，不会在罐体顶部占用过多的操作空间，方便操作人员在罐顶完成进料、观察、检修等作业；搅拌轴的直径经过挠度校核，在额定转速下运行时轴端摆幅控制在允许范围内，避免桨叶刮蹭罐壁。整套结构没有冗余的复杂组件，所有连接位都采用标准紧固件固定，日常维护时仅需定期检查减速箱润滑状态、桨叶紧固件松紧度即可，不需要复杂的专用维护工具，适配多数中小规模生产场景的混合作业需求。在建模过程中，所有配合面都按照实际加工公差设置了装配间隙，比如法兰连接位的螺栓孔位置度、轴与桨叶轮毂的配合公差、减速箱与电机的止口配合尺寸都完全符合机械加工的实际要求，可直接作为结构选型、非标改造的设计参考依据，也可用于虚拟装配验证、作业流场仿真的基础模型使用。
