便携式移动夹持休息托架结构设计

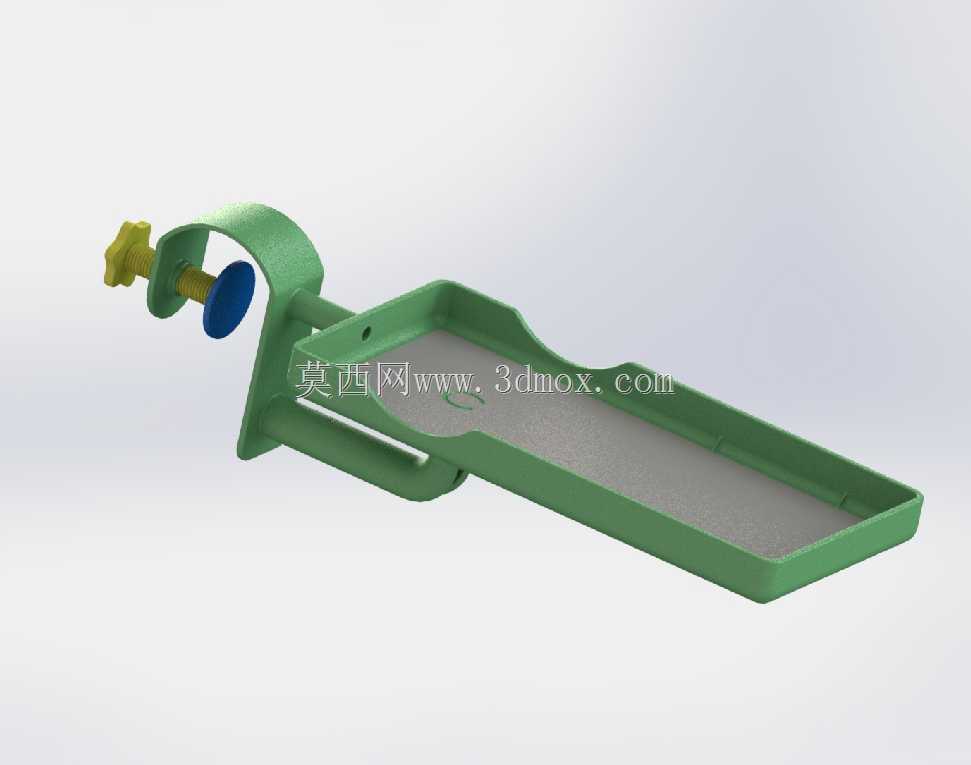

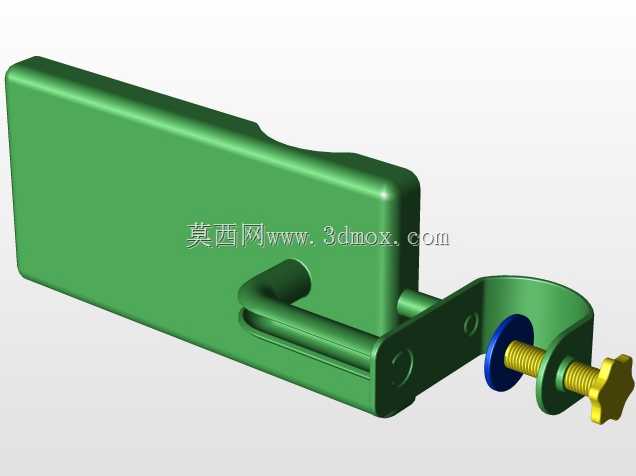

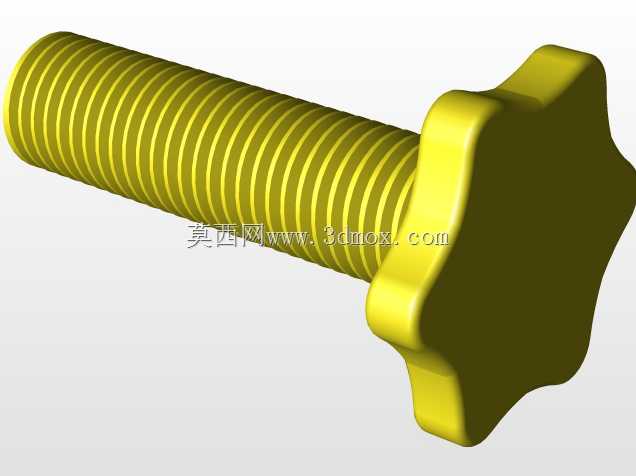

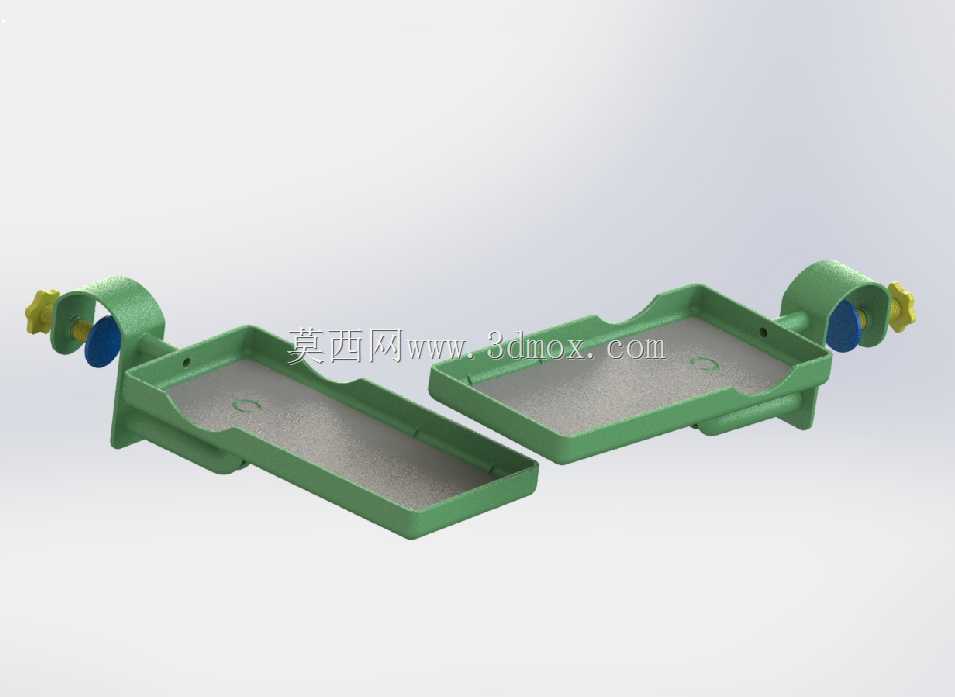

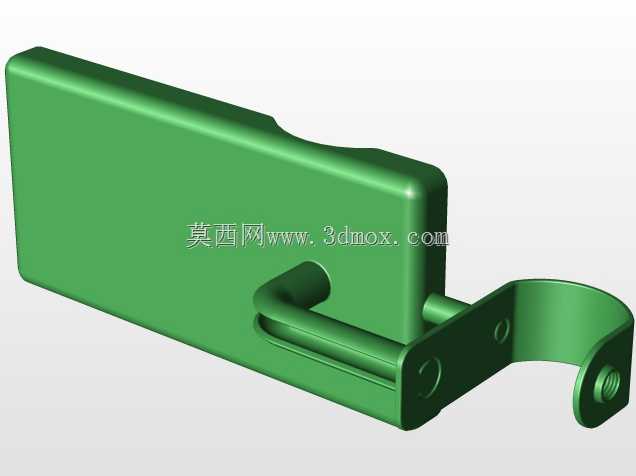

　　这款夹持类支撑结构，最初的设计出发点是解决户外零散作业、临时工位操作时，手部或小型工件缺乏稳定承托的痛点，常见于户外设备检修、流动装配作业、临时检测工位这类没有固定工作台面的场景，作业人员长时间抬手操作容易产生肌肉疲劳，小型手持工件也难以长时间保持稳定姿态，这类便携夹持托架就能直接固定在现有杆状、板状的现有结构上，快速搭建出临时的支撑承托面，不需要额外携带重型工作台，也不用对固定设施做打孔、焊接类的破坏性改造，适配流动作业的快速转场需求。从结构功能拆分来看，整个部件分为夹持锁紧模块、支撑承托模块两大部分，夹持端采用C型开口抱合结构，搭配前端的旋拧锁紧件，锁紧件端部设置了软质防滑接触垫，锁紧时通过旋转尾部的星形把手带动螺杆进给，

　　让接触垫压紧在被夹持的基准结构上，C型开口的跨度设计覆盖了常见的圆管、方管、桌边、设备机架边框的尺寸范围，夹持后不会出现打滑偏转，能承受承托面放置的常规工件或手臂倚靠的载荷，不会出现倾覆问题。支撑承托部分采用浅槽型托盘结构，托盘边缘做了小高度的围边，避免放置的小零件、工具从侧边滑落，托盘表面做了微磨砂的接触纹理，增大接触摩擦力，不管是放置小型待装配零件、检测工具，还是作业人员将手臂搭在上面做精细操作，都能保持稳定，不会出现打滑偏移。夹持模块和支撑托盘之间采用了角度可调的连接结构，连接位置设置了阻尼转轴，松开锁紧旋钮后可以根据作业姿态调整托盘的倾斜角度，调整到位后旋紧旋钮即可锁死角度，适配不同身高、不同操作姿势的使用需求，

　　不管是站立作业时的水平承托，还是俯身操作时的倾斜承托，都能调整到舒适的支撑角度。从安装边界来看，整个结构的整体长度控制在单手可持的范围内，收纳时可以将托盘调整到与夹持臂平行的状态，整体占用空间很小，可以直接放入工具包、维修箱的侧袋中携带，不会占用过多的储物空间。夹持端的开口深度经过反复校核，既保证了足够的夹持深度避免受力后脱开，又不会因为开口过大导致整体结构笨重，旋拧把手的尺寸设计符合人体工程学，戴劳保手套操作时也能轻松施力旋转锁紧，不需要借助额外的扳手类工具，徒手就能完成安装和拆卸的全部操作。结构的壁厚设计兼顾了强度和轻量化要求，主体承托部位的壁厚保证在承受十公斤以内的静载荷时不会出现明显形变，连接转轴部位做了局部加厚处理，

　　避免反复调整角度后出现磨损松旷，锁紧螺杆采用梯形螺纹设计，具备自锁特性，承受振动载荷时也不会出现松脱，保证使用过程中的可靠性。在实际作业场景中，这类结构除了承托手臂缓解疲劳，还可以临时放置螺丝刀、扳手、小型检测仪表这类随手取用的工具，避免工具直接放在地面或者不平整的设备表面滚落遗失，在高空作业场景中，也可以将其夹持在脚手架杆件上，作为临时的工具放置台，减少反复取放工具的动作，提升作业效率。设计过程中特意规避了尖锐的棱角，所有外露的边缘都做了圆角过渡处理，避免作业过程中剐蹭皮肤或者勾挂衣物，夹持端的接触垫采用耐磨弹性材质，锁紧时不会刮伤被夹持结构的表面漆面，不管是家用DIY场景、户外设备巡检、生产线临时补位工位，还是展会现场的临时设备调试，都能快速部署使用，不需要复杂的安装流程，夹持固定后即可投入使用，拆卸后不会在原有结构上留下安装痕迹，适配多种临时作业的支撑需求。
