小型台式气动压力机结构设计

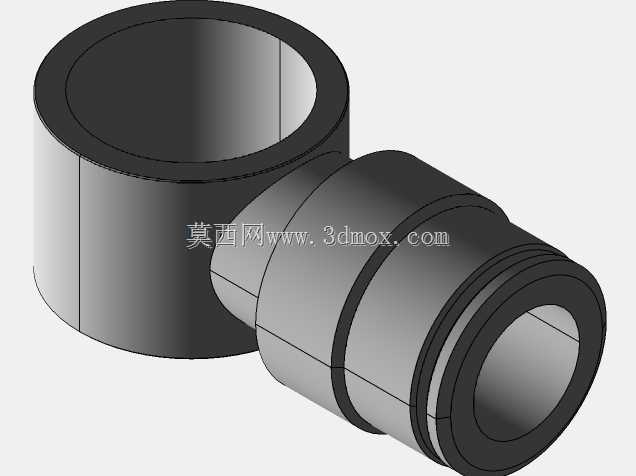

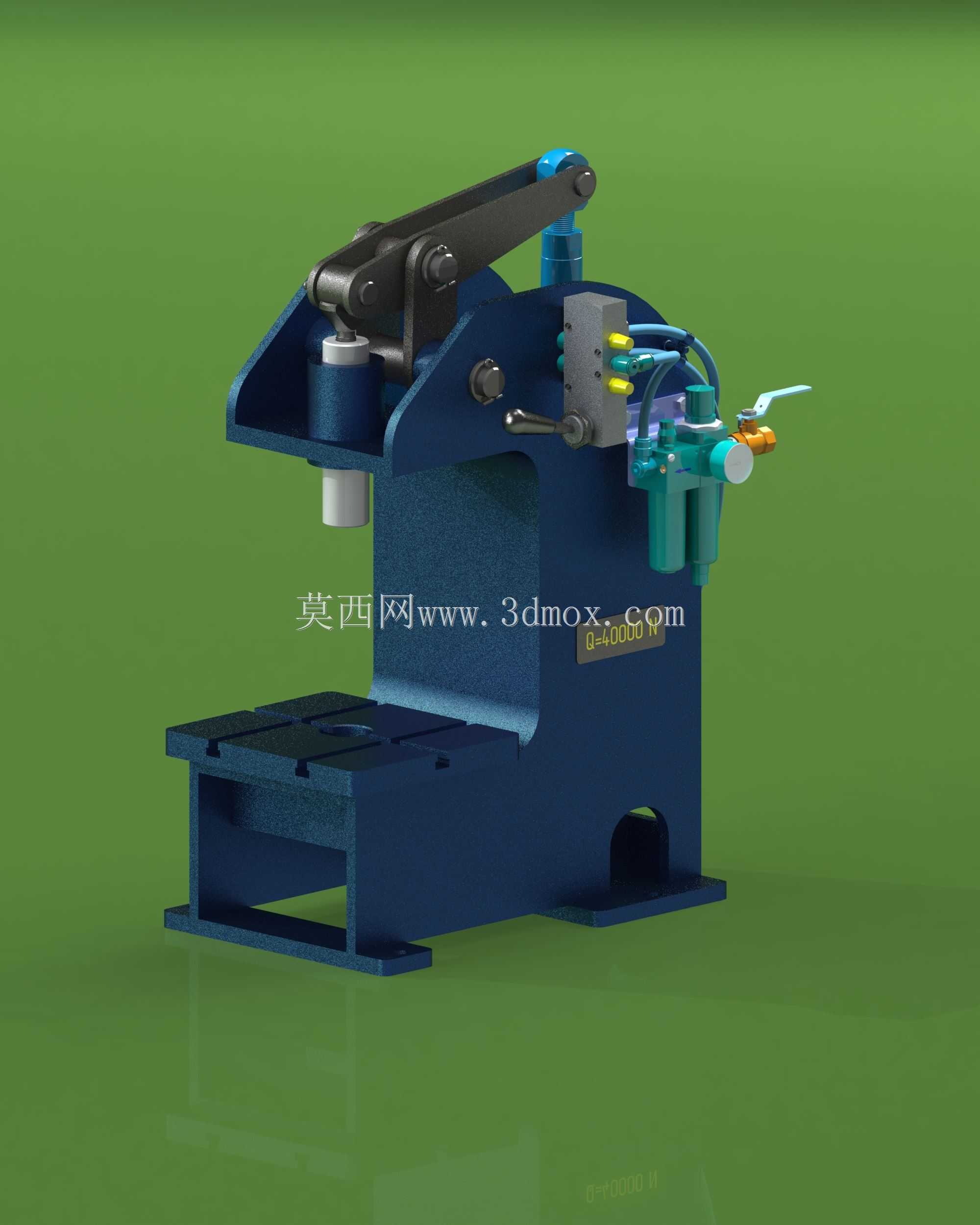

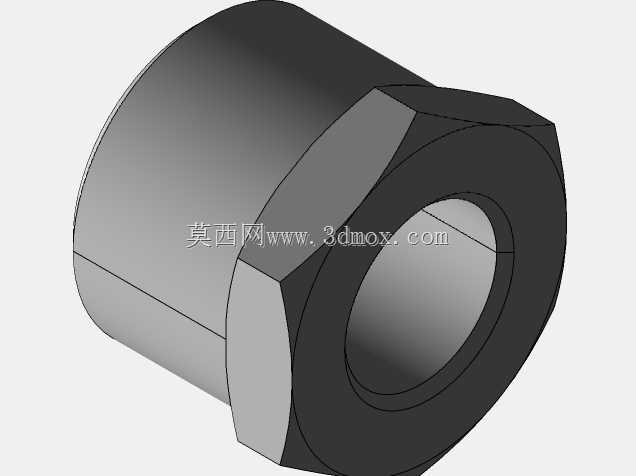

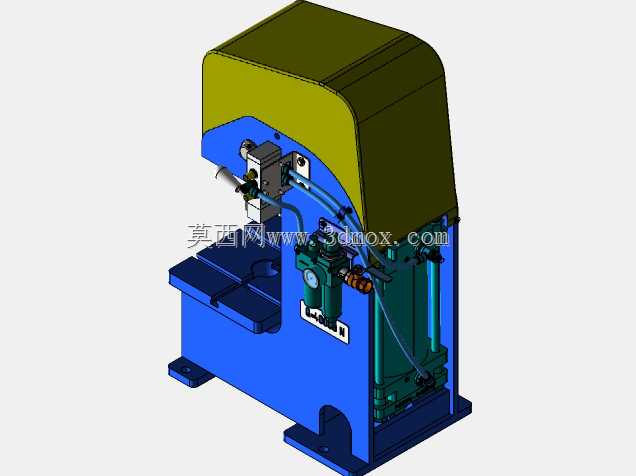

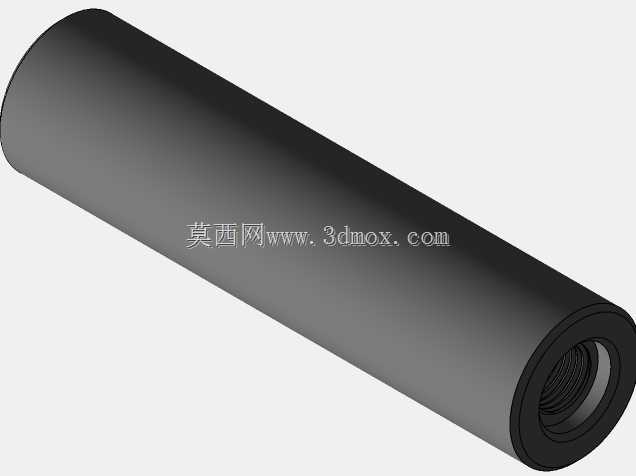

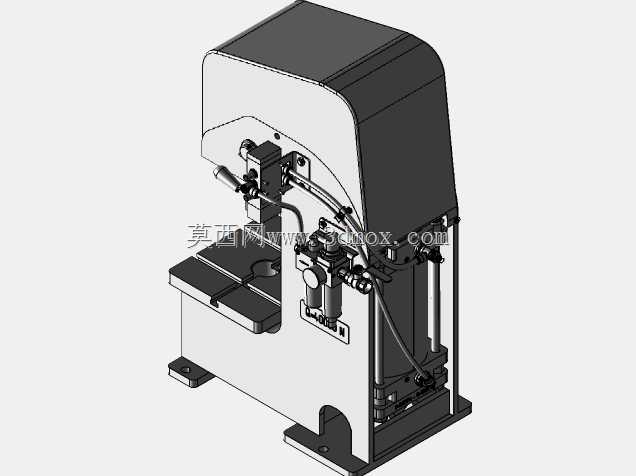

　　这款台式气动压力机的三维结构，主要面向单件小批量生产场景、机修车间的零散压装作业需求设计，整体采用开式C型床身布局，这种结构的核心优势是操作空间开阔，操作人员可以从三个方向靠近作业区域，上下料、调整工装的动作不会被床身结构干涉，非常适配多品种、小批量的柔性作业场景，不像大型闭式压力机那样需要配套固定的上下料工位，对车间场地的适配性更强。从安装边界来看，设备整体占地尺寸控制在345mm×304mm的矩形范围内，整机高度784mm，不需要做专门的设备基础，直接放置在标准重型钳工工作台面上即可完成安装固定，底部床身预留的安装孔位可以配合T型螺栓直接和工作台的T型槽锁紧，不需要额外浇筑混凝土地基，搬迁、调整工位的成本极低，适合小型加工车间、

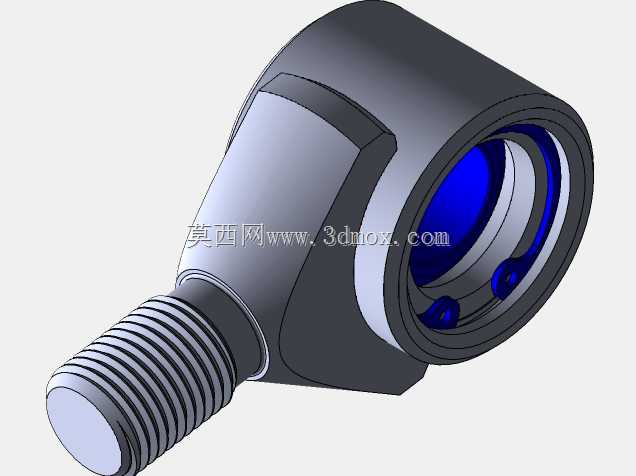

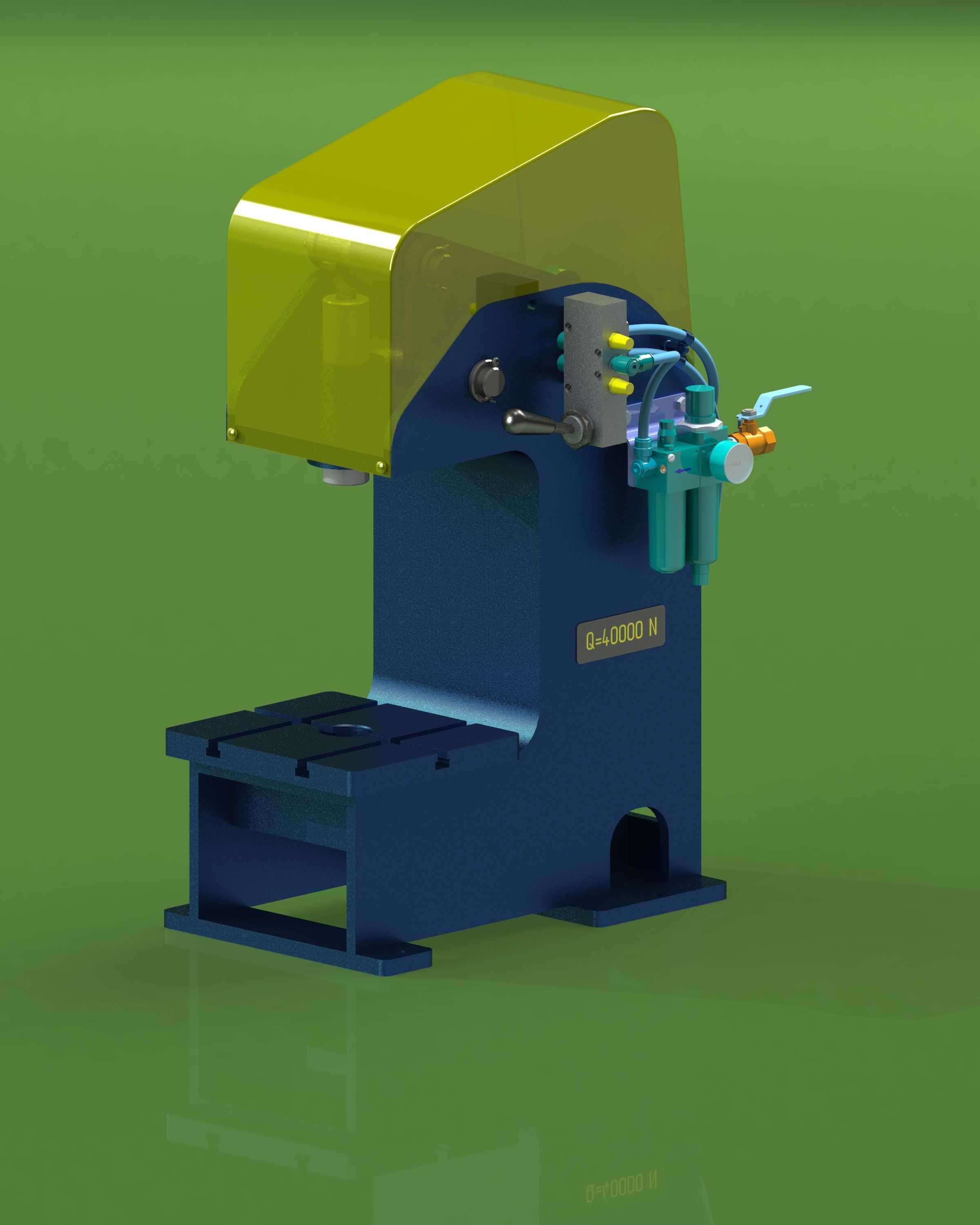

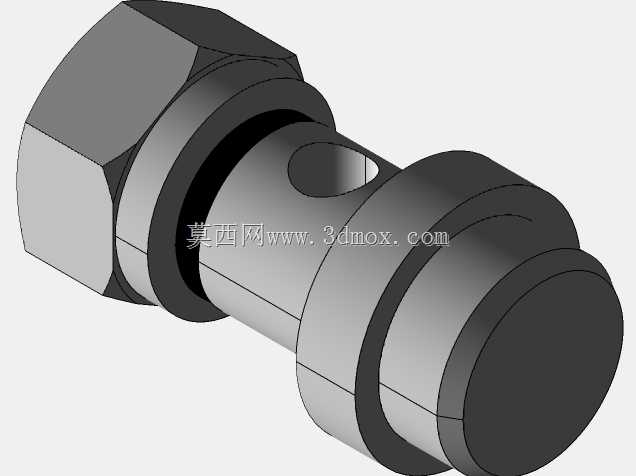

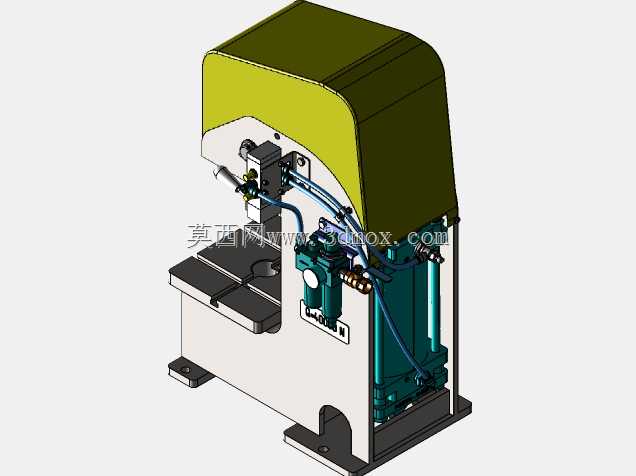

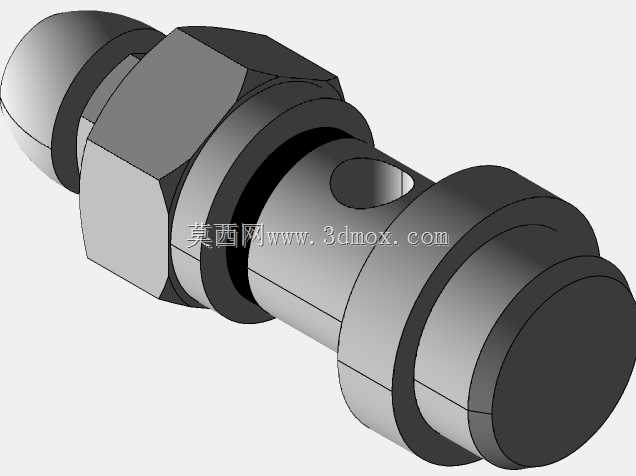

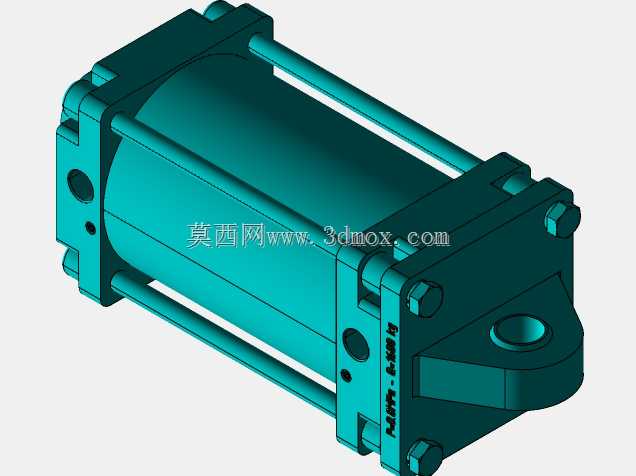

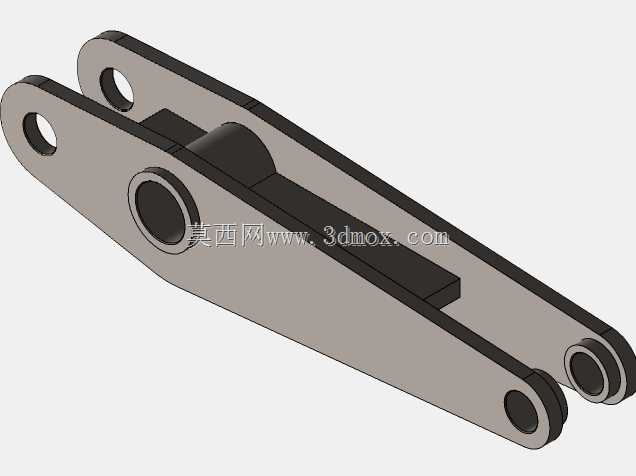

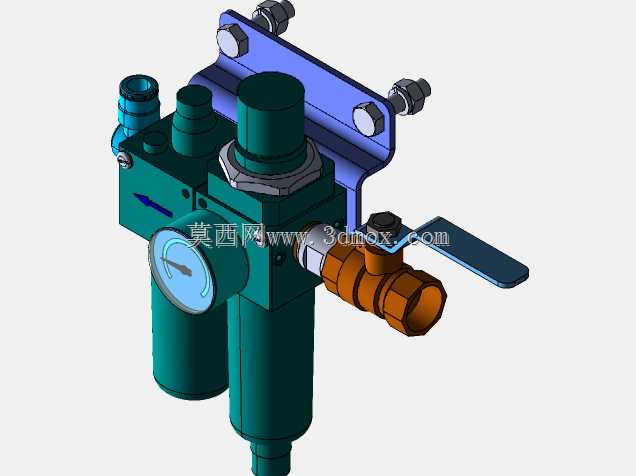

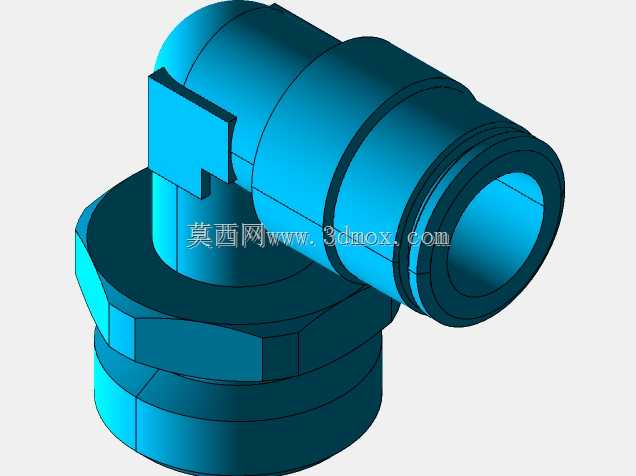

　　维修班组这类工位经常需要调整的使用场景。设备的额定输出压力设定为0.8MPa气源工况下的对应出力，设计阶段特意将气动控制回路的阀组全部集成在床身右侧的立板上，没有采用分散式的管路布局，所有气管的走线路径都沿着床身的加强筋位置排布，既避免了作业过程中工件、工具磕碰气管造成的管路损坏，也让后期维护时排查管路故障的效率大幅提升，不需要拆解大量护板就能看到所有阀件和管路接头。床身的上半部分设计了半透明的防护外罩，将冲压驱动的气缸、传动连接部件全部罩在内部，这个护罩采用半透明的工程塑料材质，一方面可以阻挡冲压过程中可能飞溅的细小切屑、零件残片，避免操作人员被飞溅物打伤，另一方面不需要拆开护罩就能直接观察内部气缸的运行状态，

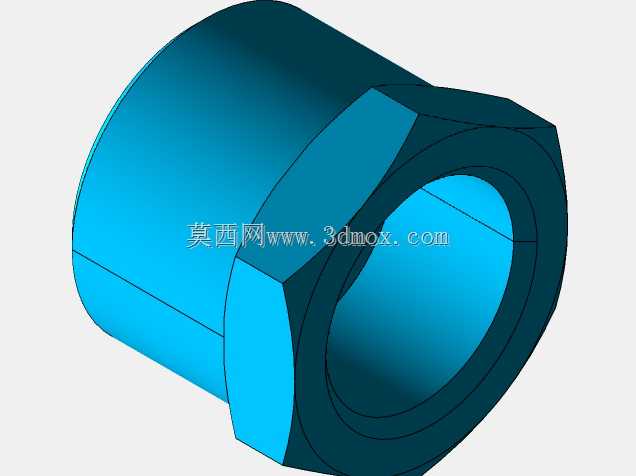

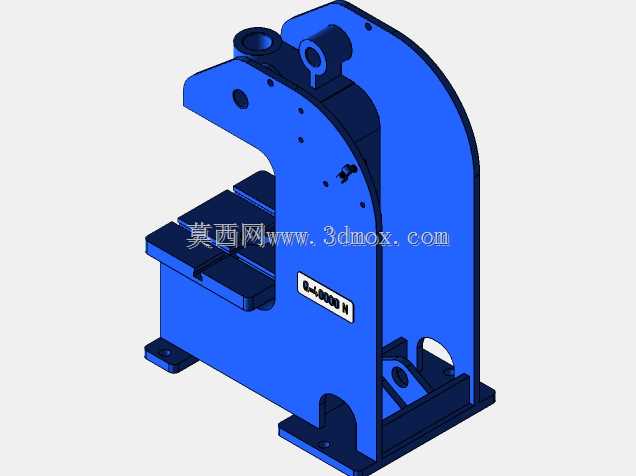

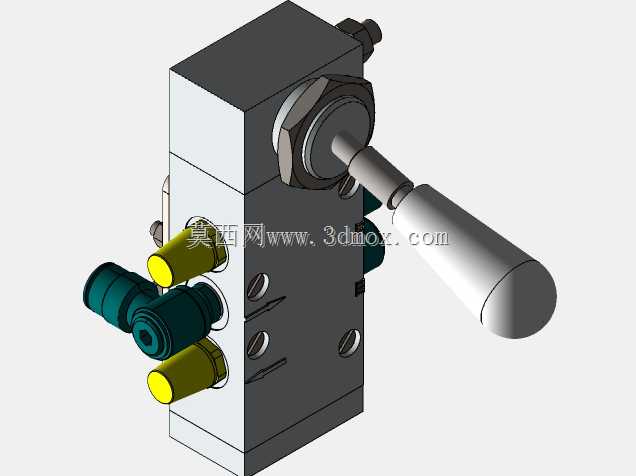

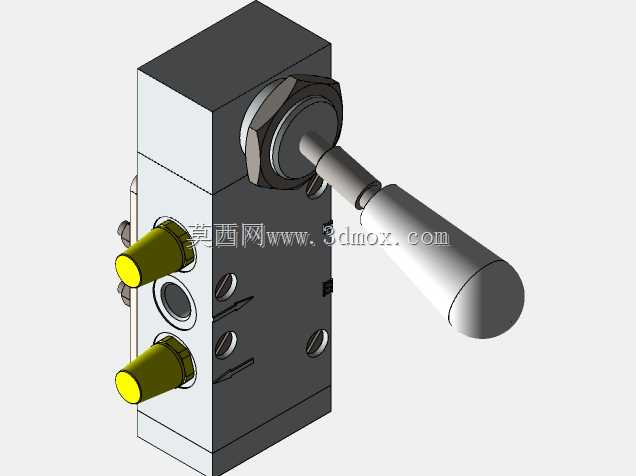

　　日常点检时可以快速判断气缸是否存在窜动、管路是否有漏气的痕迹。作业台面采用带T型槽的铸铁平台结构，台面上的T型槽是标准槽宽，可以直接适配通用的冲压夹具、定位工装，不需要专门为这款设备定制特殊的安装接口，不管是小型零件的压装、薄金属片的冲裁，还是小尺寸塑料件的铆接作业，都可以通过快速更换夹具来切换作业功能。设计时特意将操作手柄布置在床身右侧的阀组旁边，操作人员在放置好工件之后，只需要单手就可以完成压合作业的触发，操作行程的设计符合人体工程学，手臂不需要过度前伸或者抬高就能碰到操作件，长时间重复作业的疲劳度更低。床身的C型开口位置做了加强筋结构设计，避免长期满负荷冲压作业时床身开口处出现变形张开的问题，

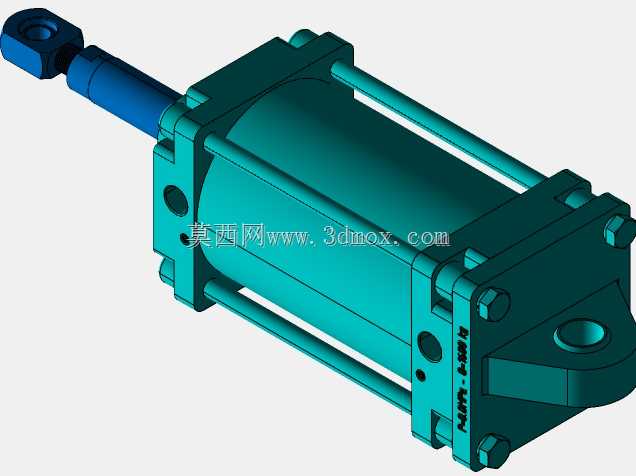

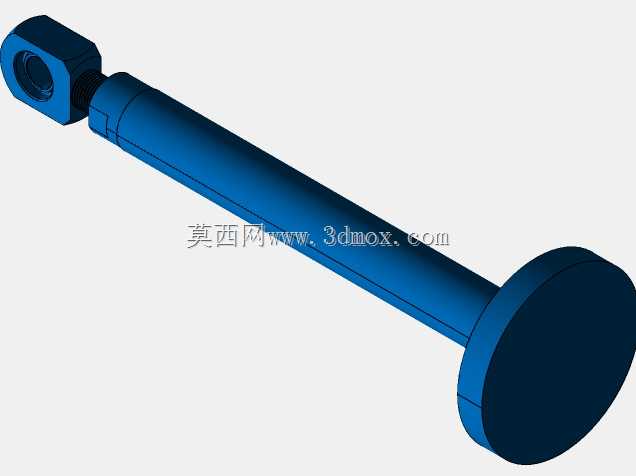

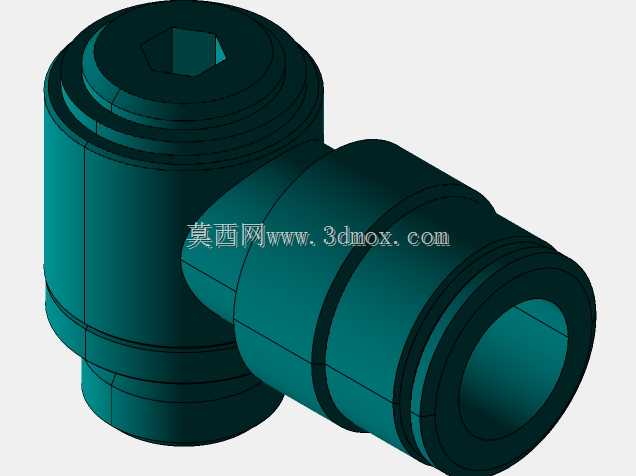

　　三维建模阶段对床身的受力变形做了模拟校核，在额定最大出力的工况下，开口处的变形量控制在0.02mm以内，完全可以满足小型零件压装、冲裁的精度要求，不会因为床身变形导致压装位置偏移、冲裁毛刺过大的问题。气动回路里设计了节流调速结构，可以根据不同的作业需求调整冲压头的下行速度，针对脆性零件的压装可以调慢下行速度，避免冲击力过大压裂工件，针对软质材料的冲裁可以适当提高下行速度，保证冲裁断面的平整度。设备的冲压头位置预留了标准的夹具安装接口，可以更换不同的压头、冲头，适配不同的作业需求，不管是轴承压装、端子铆接、薄料冲孔还是小型零件的压印作业，都可以通过更换端头的作业工具来实现，不需要对设备主体做任何结构改动。整体结构没有采用复杂的传动部件，核心驱动就是标准气缸配合导向结构，相比机械传动的小型冲床，日常维护只需要定期检查油雾器的油量、管路的密封性，不需要做齿轮润滑、皮带张紧这类复杂的维护工作，对使用人员的设备维护能力要求更低，非常适合没有专门设备维护人员的小型加工门店、维修班组使用。
