BNC50欧姆PCB板端直角插孔连接器

　　这款BNC型50欧姆阻抗的PCB插孔连接器，是射频信号传输链路里常用的板端互联部件，日常在通信测试设备、工业控制射频模块、安防监控前端板卡、高频信号采集装置里都能见到它的身影，主要作用是实现同轴射频线缆与印制电路板之间的可靠信号连接，保证高频信号在板端与线缆端传输时的阻抗连续性，减少信号反射与插入损耗。从结构设计来看，这款连接器采用直角弯式布局，区别于直插式BNC座，它的插接方向与PCB板面平行，能够大幅压缩设备内部的垂直安装空间，适合内部空间局促、对整机厚度有严格要求的紧凑型电子设备。连接器的金属主体采用机加工成型，外壳部分做了镀镍处理，既具备足够的结构强度，能承受BNC接头常规插拔时的扭转与轴向力，也能起到良好的电磁屏蔽作用，

　　减少外界电磁干扰对内部传输信号的影响，同时避免内部射频信号向外辐射干扰板上其他敏感器件。接触插孔部分采用弹性铜材加工，表面镀金处理，保证与公头插针配合时接触电阻稳定，在多次插拔后仍能保持可靠的接触性能，匹配50欧姆的系统阻抗，在DC到数GHz的常用射频频段内都能保持稳定的电气性能。安装方式上，这款连接器设计为PCB通孔焊接固定，尾部的焊接引脚对应PCB上的安装焊盘，穿过板面后通过波峰焊或者手工焊接与板上线路连通，前端的法兰结构在焊接前可以卡在PCB对应的定位孔位上，起到安装定位的作用，避免焊接过程中连接器移位，保证插接端的位置精度，方便外部BNC公头顺利对接。从安装边界来看，设计选型时需要注意，

　　连接器直角弯折的主体部分在PCB板面上方占据一定的投影面积，布局时要在连接器周围预留足够的插拔操作空间，保证BNC接头连接时的旋转锁紧操作不会和板上其他高元件产生干涉；焊接引脚的排布间距符合常规射频板的布线规范，信号引脚与接地引脚的间距经过阻抗匹配设计，布线时可以直接按照引脚位置走50欧姆阻抗的微带线，不需要额外做过多的阻抗补偿。在实际工程应用里，这类连接器经常用在示波器、信号发生器这类测试仪器的前端信号输入输出板上，也会集成在无线通信模块的天线接口位置，还有部分工业现场的高频传感信号采集板也会选用这款连接器，因为BNC接口的卡口锁紧结构相比普通的射频接头，连接更可靠，在有一定振动的工业现场环境下也不容易出现松脱导致的信号中断问题。

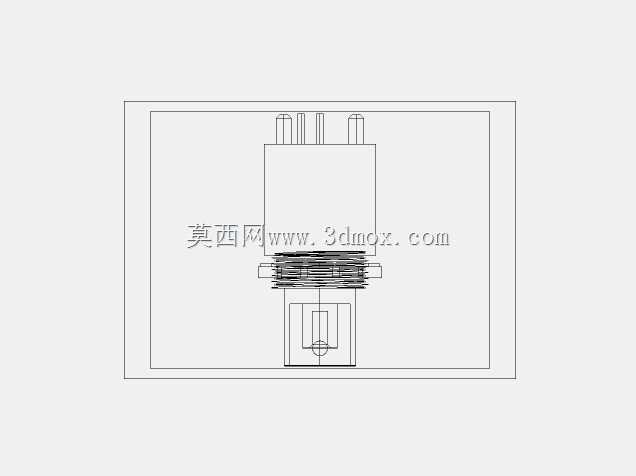

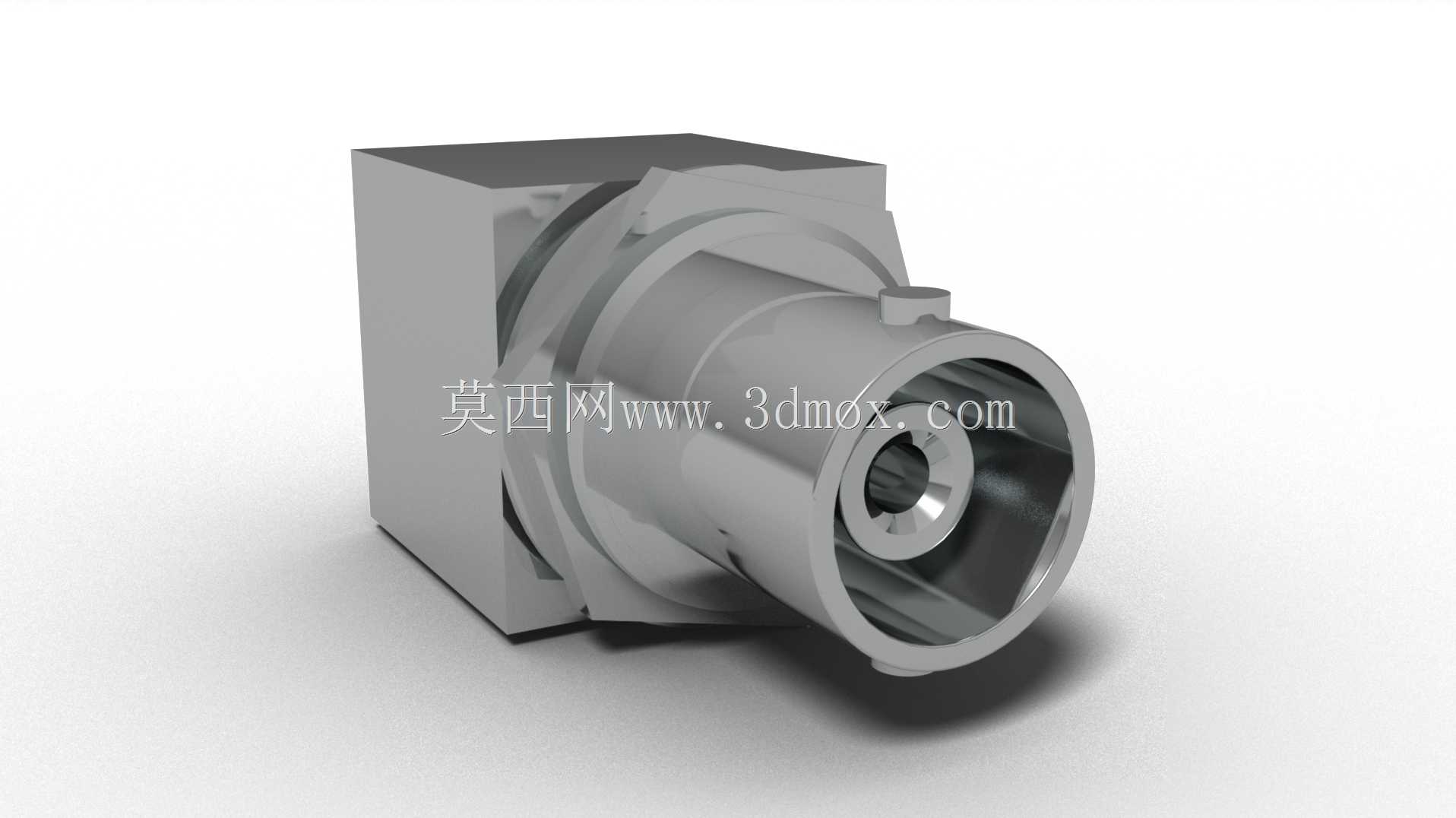

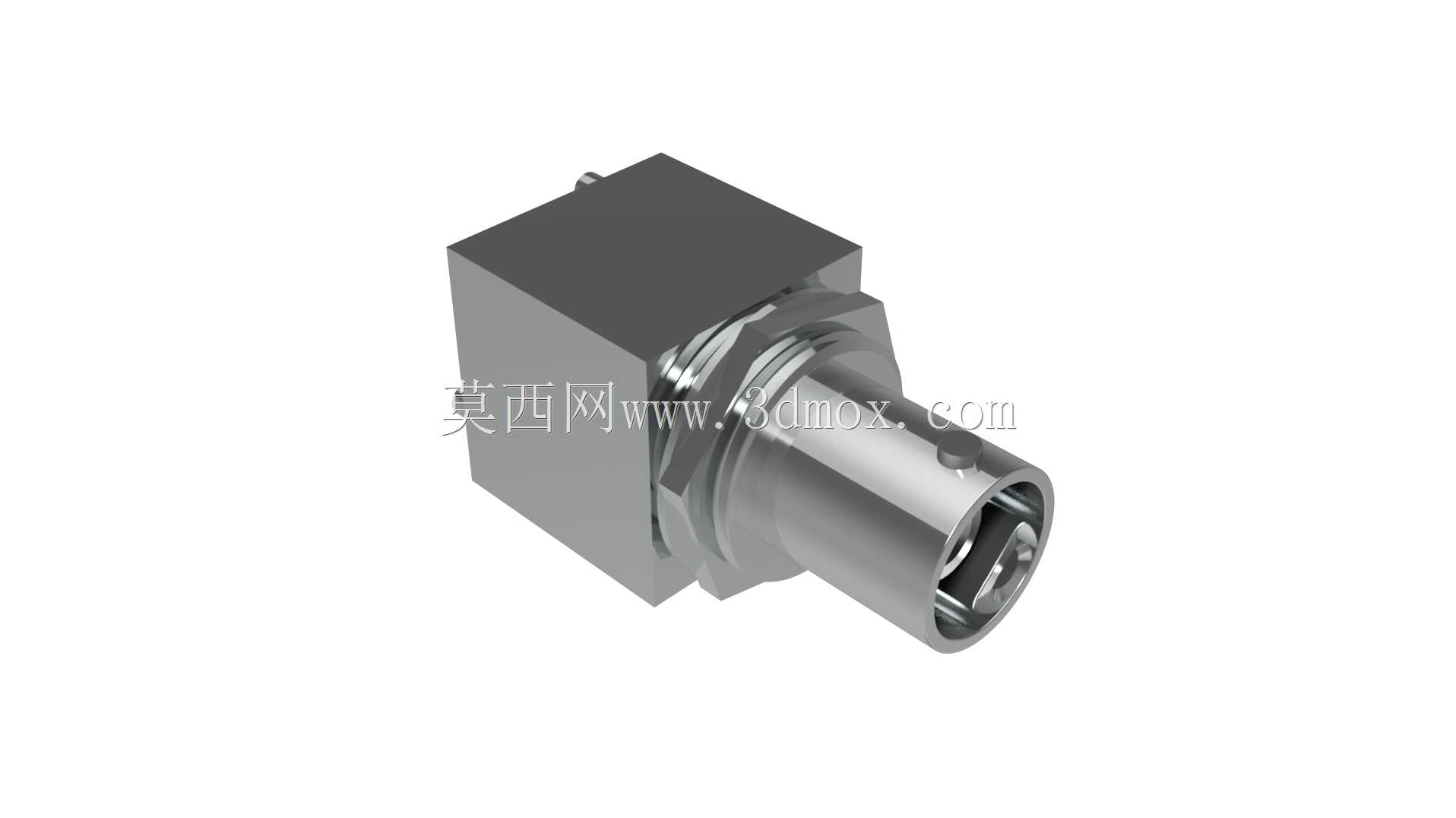

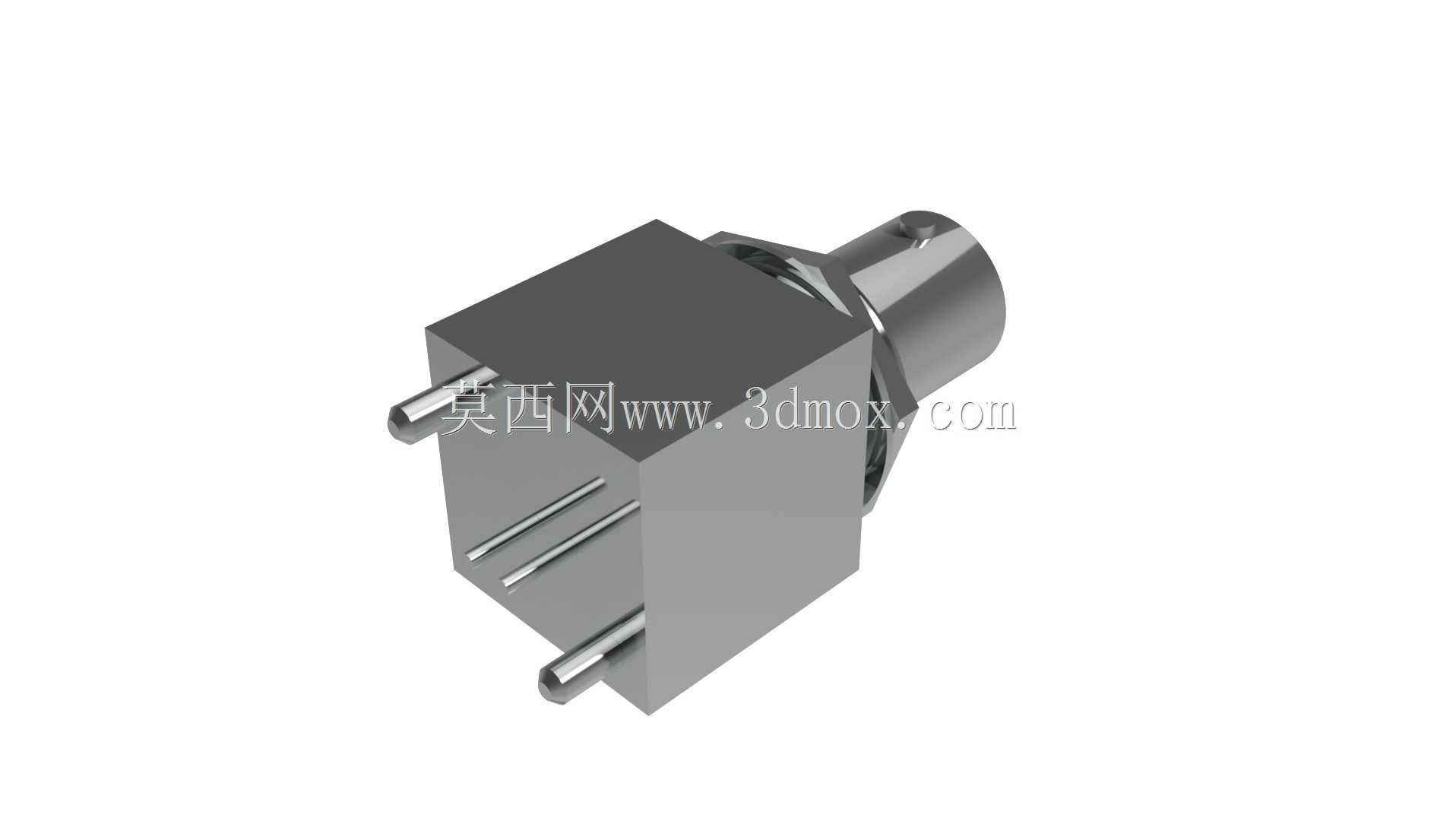

　　建模过程中完全还原了连接器的实际装配关系，外壳的锁紧卡槽位置、内部插孔的弹性槽结构、尾部焊接引脚的尺寸公差都按照实物的工程参数还原，能够直接用于整机的结构干涉检查、PCB板的封装设计参考，也可以用于设备装配演示的可视化素材。设计时还考虑到了连接器的装配公差配合，插接端的内孔尺寸、卡口的位置尺寸都符合BNC接口的通用标准规范，能够和市面上所有标准的50欧姆BNC公头实现完美适配，不会出现插接过松或者过紧、锁紧不到位的问题。外壳的台阶结构除了安装定位的作用，还能在焊接时阻挡焊锡过多向上渗透到连接器内部的接触腔里，避免焊锡残渣导致的接触不良或者信号短路问题，这些细节结构在模型里都做了准确的还原，能够给结构设计人员提供足够的细节参考，不需要再额外去测绘实物就能完成相关的板卡布局与结构设计工作。
