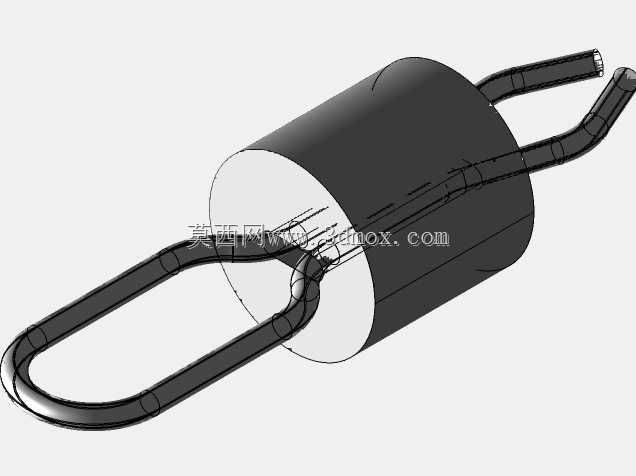

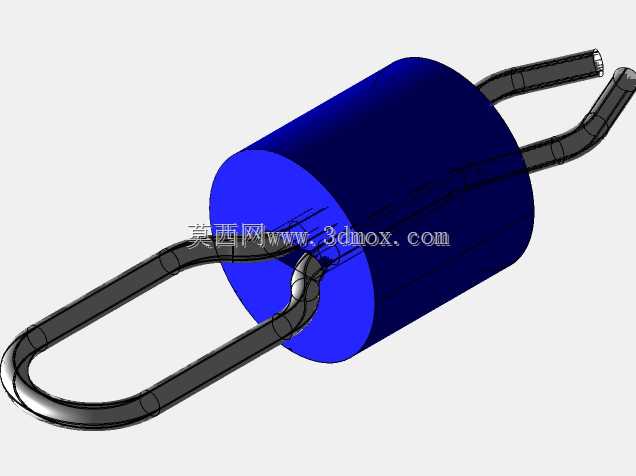

多色Keystone多用途电路测试点结构

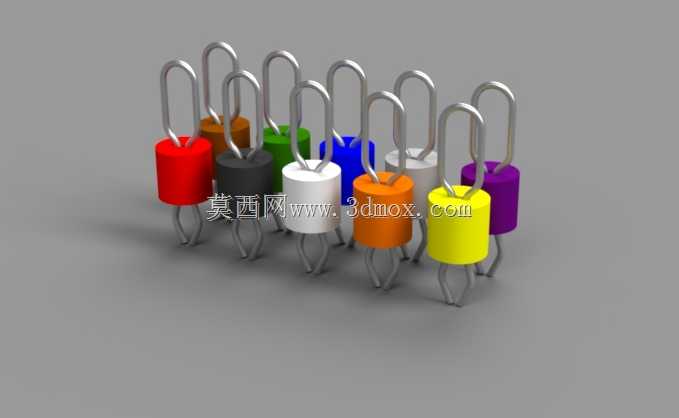

　　在电子装联与电路板调试环节，这类测试点是量产阶段ICT测试、研发阶段信号抓取、售后阶段故障排查都绕不开的基础连接部件，很多刚入行的结构工程师容易忽略这类小零件的选型边界，等到试产阶段才发现测试探针卡滞、接触电阻超标、波峰焊后引脚虚焊的问题，反而拖慢整个项目的验证节奏。这套结构覆盖了5010、5014、5125、5129几个常用规格，不同配色的绝缘基座不是为了外观装饰，而是产线测试时快速区分不同测试回路的标识——比如红色对应电源回路、黑色对应接地回路、黄色对应信号采集回路，测试工装的探针排布可以直接按颜色对位，不用反复对照丝印编号找测试位，能把单块板的测试对位时间压缩近三分之一，在日产能数千块的消费电子板卡产线上，

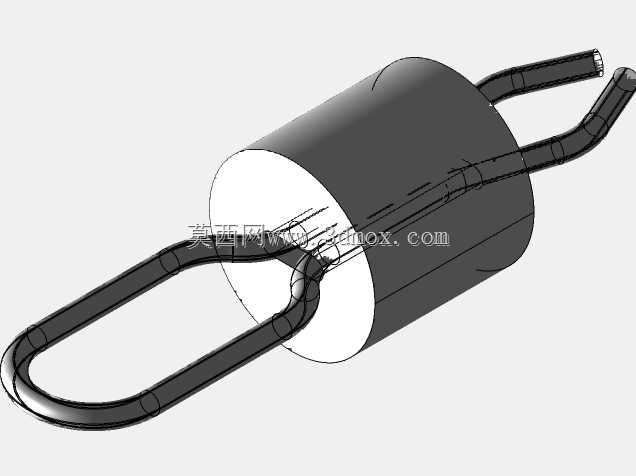

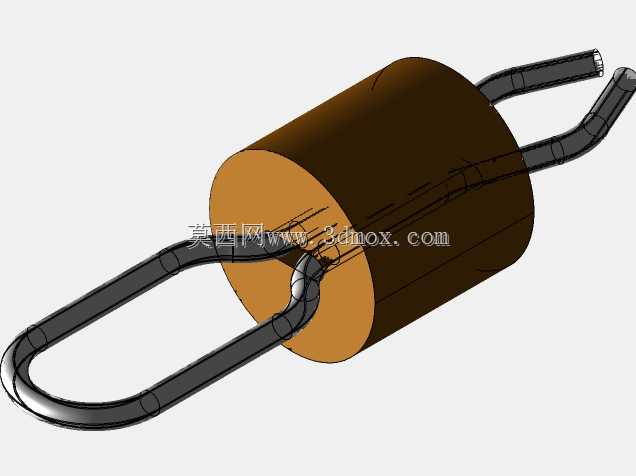

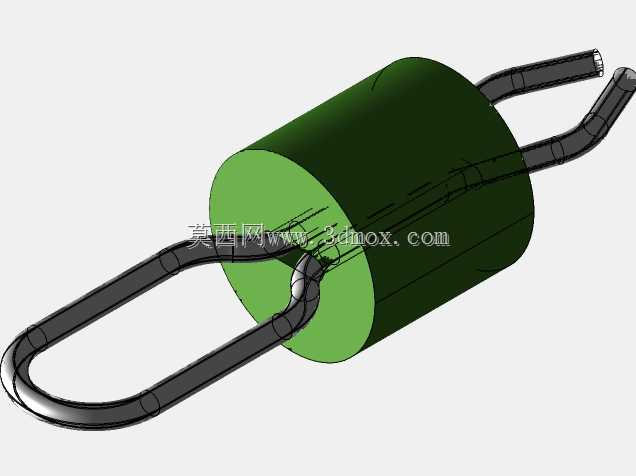

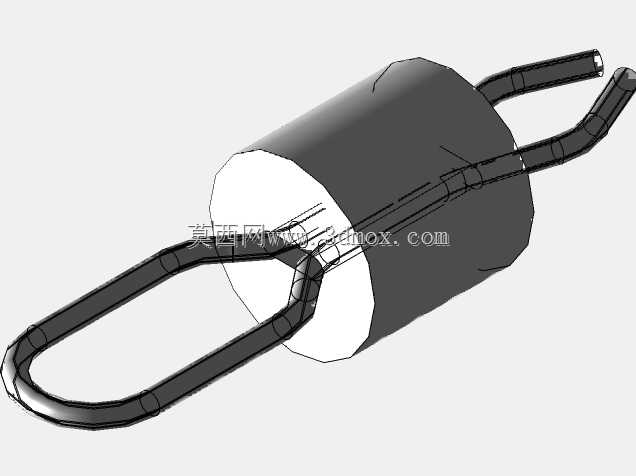

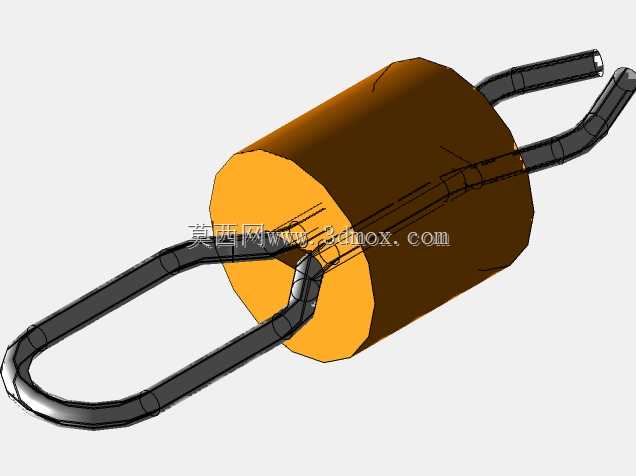

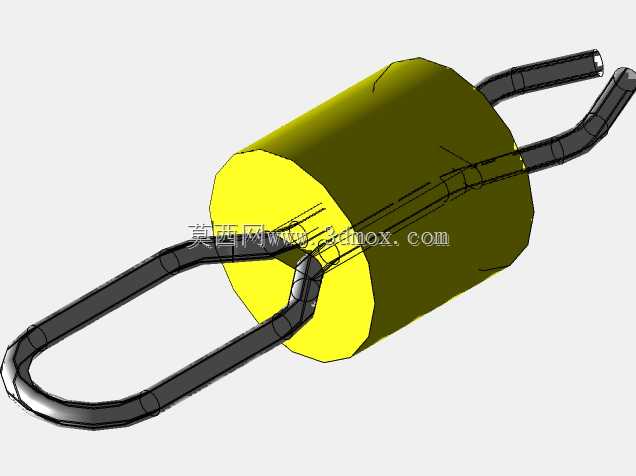

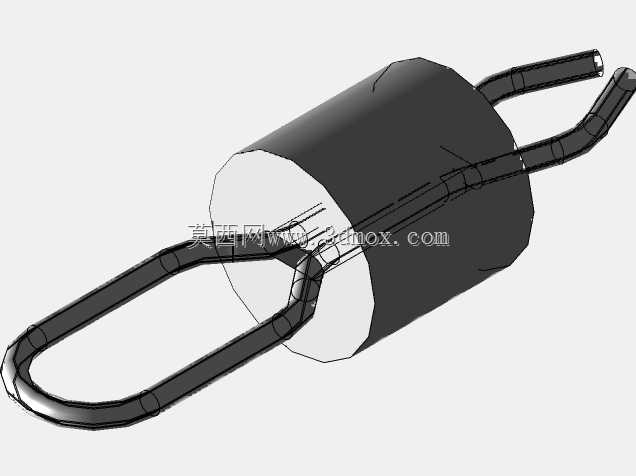

　　这点效率提升累积起来的效益非常可观。从结构设计逻辑来看，顶部的环形挂圈不是冗余结构，除了供测试探针快速卡入定位外，在没有专用测试工装的维修场景下，还可以直接挂钩万用表表笔、鳄鱼夹，不用反复找焊点搭表笔，野外设备检修、实验室手工调试的时候这个结构的实用性非常突出。下方的双插脚是针对PCB通孔焊接设计的，插脚的间距、伸出长度都严格匹配常规板厚的波峰焊工艺要求，插脚根部做了微小的止退凸台，插板后不会因为工装探针的下压作用力出现移位，过锡炉时焊锡能顺着插脚的倒角面均匀爬升，不会出现虚焊、漏焊的问题。绝缘基座采用的是耐温工程塑料材质，能承受波峰焊的高温冲击不会出现熔融变形，不同规格的基座高度有细微差异，对应不同的板上安装空间要求：

　　比如板上有较高电解电容、接插件的区域，可以选矮基座的型号，避免和周边器件产生干涉；如果是测试探针需要较大下压行程的工装场景，选高基座的型号能给探针留足缓冲空间，不会顶坏PCB基材。做PCB布局的时候要注意，这类测试点的安装边界要和周边贴片器件留出至少1mm的安全距离，一方面是避免过锡炉时焊锡桥接短路，另一方面是给测试探针留出足够的走位空间，不会因为探针偏移刮花周边器件的封装。另外要注意，环形挂圈的顶部高度不能超过板上最高器件的高度，否则整板堆叠包装、入壳装配的时候会被挤压变形，导致后续测试时探针无法正常卡入。很多工程师选型时只关注测试点的导通性能，忽略了绝缘基座的抗静电属性，这套结构的基座材料添加了抗静电成分，

　　在测试高频信号回路时不会因为基座积累静电干扰测试精度，对于模拟信号采集板、射频板的测试场景来说，这个细节直接决定了测试数据的可信度。双插脚的导通电阻控制在毫欧级，大电流回路的测试点也能稳定使用，不会因为测试时的电流发热出现引脚氧化、接触不良的问题。不同颜色的基座除了回路区分作用外，在同一块板上布置不同功能的测试点时，还能避免产线员工插错测试位，导致测试工装烧损的问题——比如电源测试位和信号测试位用不同颜色区分，工装探针的排布对应颜色做防呆设计，从根源上杜绝误操作的可能。在做三维建模的时候，要把每个规格的安装孔位、基座外径、挂圈高度、插脚长度都按实际尺寸做准，导入PCB布局文件时才能准确校验安装间隙，不会出现设计阶段预留空间不足，到打样阶段才发现测试点和周边器件撞件的问题。这类小零件虽然单个成本极低，但在整板的可制造性设计里占的权重很高，选型匹配到位的话，整个产品的量产测试、售后维修环节的成本能下降很多，很多成熟的硬件团队都会在元件库中把这类测试件的模型做全，不同规格、不同颜色的参数提前校准，设计的时候直接调用即可，不用每次重新核对尺寸。
