四位七段红色数码显示模块结构设计

　　在工业控制、仪器仪表、小型消费电子的面板设计环节，四位七段显示模块是出现频率极高的人机交互部件，从温控器、计数器、万用表到小型设备的参数显示面板，都能见到这类部件的身影。不同于定制化的段码液晶屏，这类七段LED显示模块的发光亮度高、可视角度大，在车间强光环境、低光照运维场景下都能清晰读取数值，且驱动逻辑成熟，不需要复杂的通信协议支持，直接通过IO口电平控制即可完成数字、符号的显示输出，是很多低成本、高可靠性显示场景的首选方案。

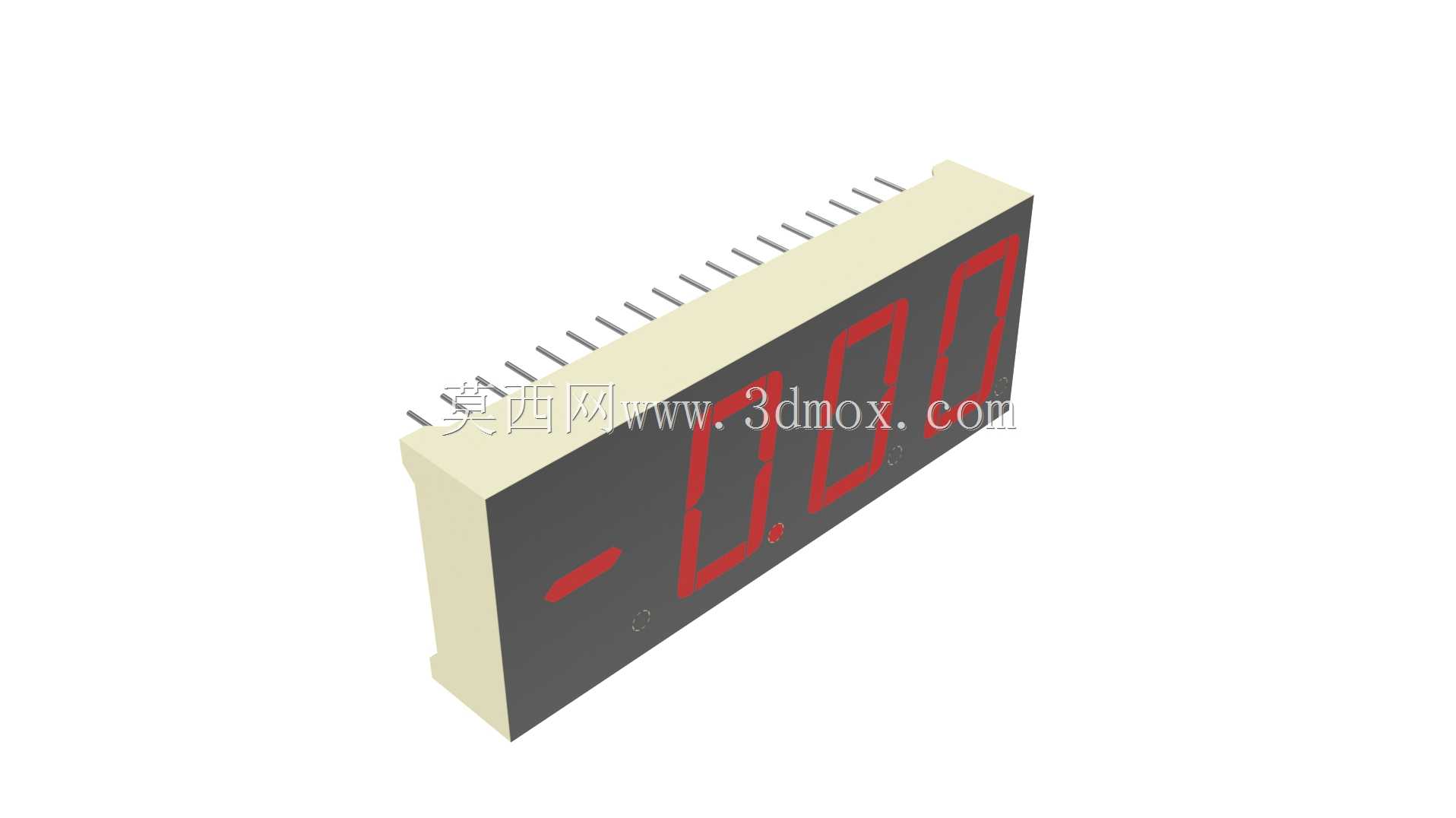

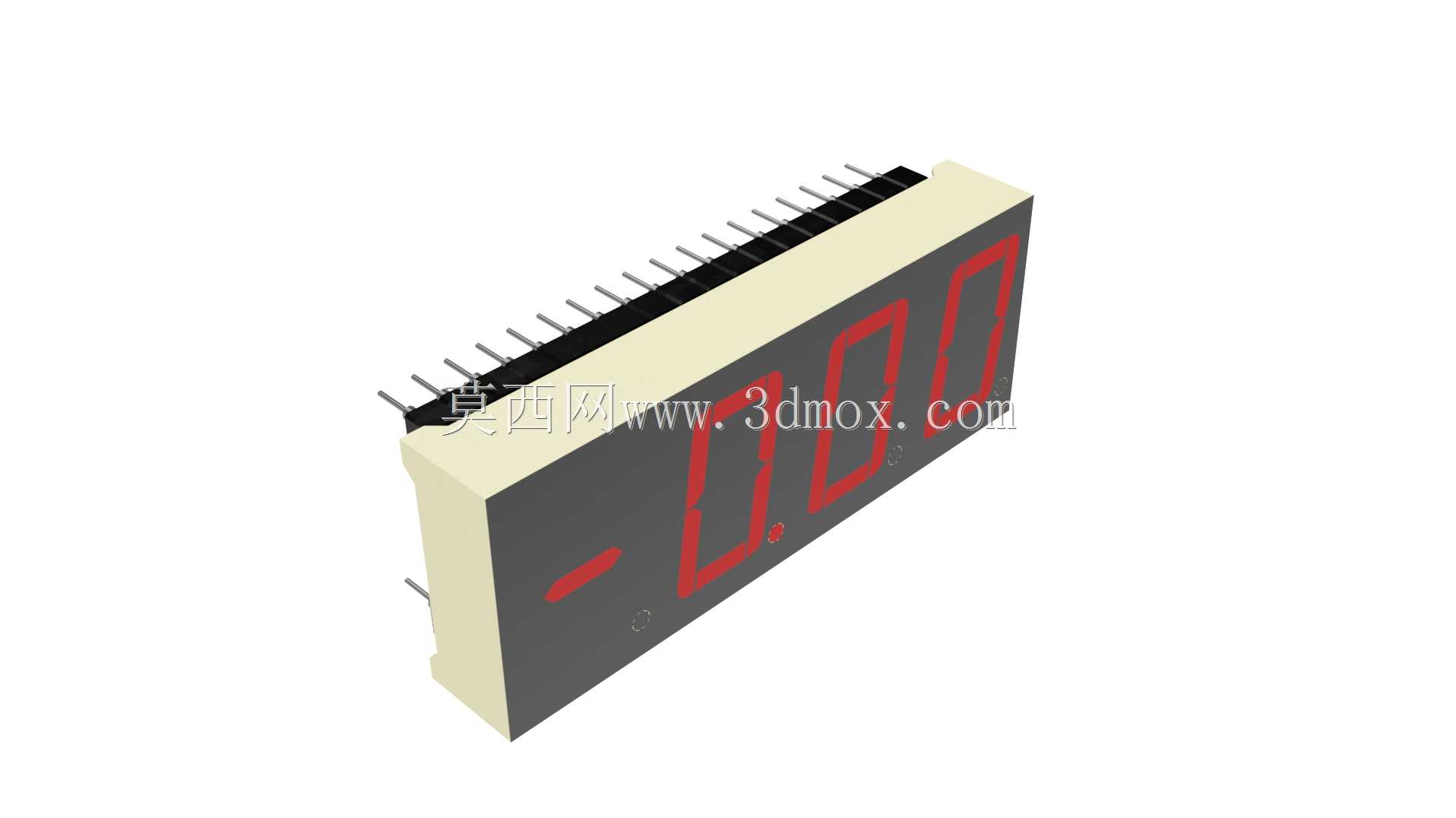

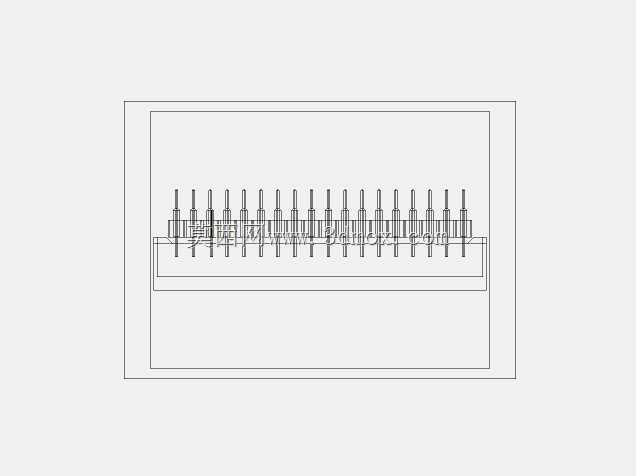

　　做这类部件的三维建模时，首先要明确实际安装的边界约束，这类四位七段模块的引脚间距遵循标准2.54mm排针间距规范，引脚长度、伸出方向完全匹配常规直插元件的波峰焊工艺要求，建模时需要严格对齐引脚的中心距，避免出现PCB封装匹配偏差，导致实际生产时元件无法插装。模块的主体外壳采用米黄色阻燃工程塑料注塑成型，正面的显示面罩为黑色哑光材质，这种材质选择一方面可以遮挡内部的PCB与发光管芯，避免内部结构外露影响外观，另一方面哑光黑的底色可以和红色发光段形成强烈的明暗对比，提升数字的辨识度，即使在环境光线存在反射的场景下，也不会因为面罩反光导致数字看不清。

　　建模过程中，每一段发光段都做了独立的结构拆分，这并不是单纯为了建模的细节度，而是考虑到实际做渲染、做装配演示时，可以单独给不同段赋予发光材质，模拟不同数字点亮的实际效果，比如做设备运行状态的动画演示时，可以直接通过控制不同段的显示状态，模拟数值跳变的过程，不需要额外拆分模型。模块侧面的安装限位结构也做了还原，这类模块在面板安装时，通常会配合面板上的定位卡槽使用，外壳侧面的微小凸台就是用来和卡槽配合，限制模块的前后窜动，避免设备运输、使用过程中模块出现移位，导致显示区域和面板开窗错位。

　　从实际选型的角度看，这类四位七段模块有共阴、共阳两种驱动类型，建模时虽然不需要体现内部的电路走线，但外部的引脚排布、引脚数量完全和实物一致，结构工程师在做整机布局时，可以直接把这个模型导入装配体，核对模块和周边元件的安全间隙，比如模块和旁边的按键、接线端子之间的距离是否满足安规要求，模块背部的引脚和PCB上的其他直插元件是否存在干涉，模块正面和面板之间的贴合间隙是否控制在合理范围，避免出现缝隙过大进灰、或者间隙过小压坏面罩的问题。

　　很多新手工程师在做这类电子元件建模时，容易忽略显示面的平整度要求，实际上这类模块的显示面罩平面度有严格要求，如果面罩存在翘曲，安装后面板和面罩之间会出现不均匀的缝隙，同时发光段的高度也要保持一致，否则会出现部分段亮度过高、部分段被遮挡的问题。建模时将所有发光段的顶面设置在同一基准面上，面罩的显示窗口边缘做了微小的倒角处理，避免注塑生产时出现锐边崩缺，同时也能减少光线在窗口边缘的漫反射，让显示的数字边缘更清晰。

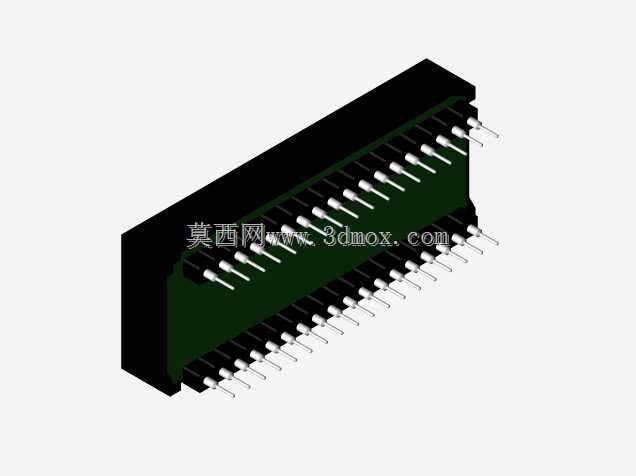

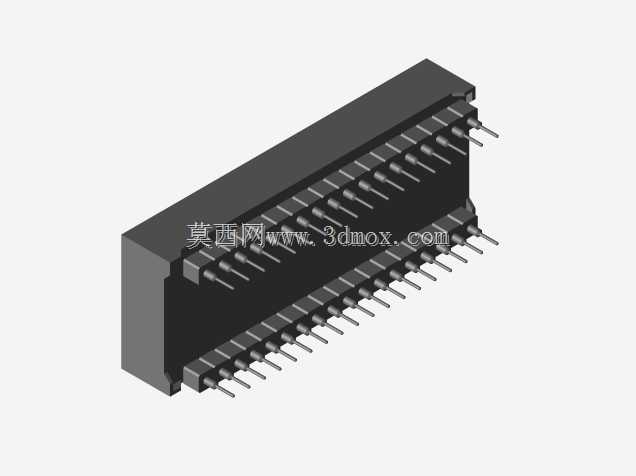

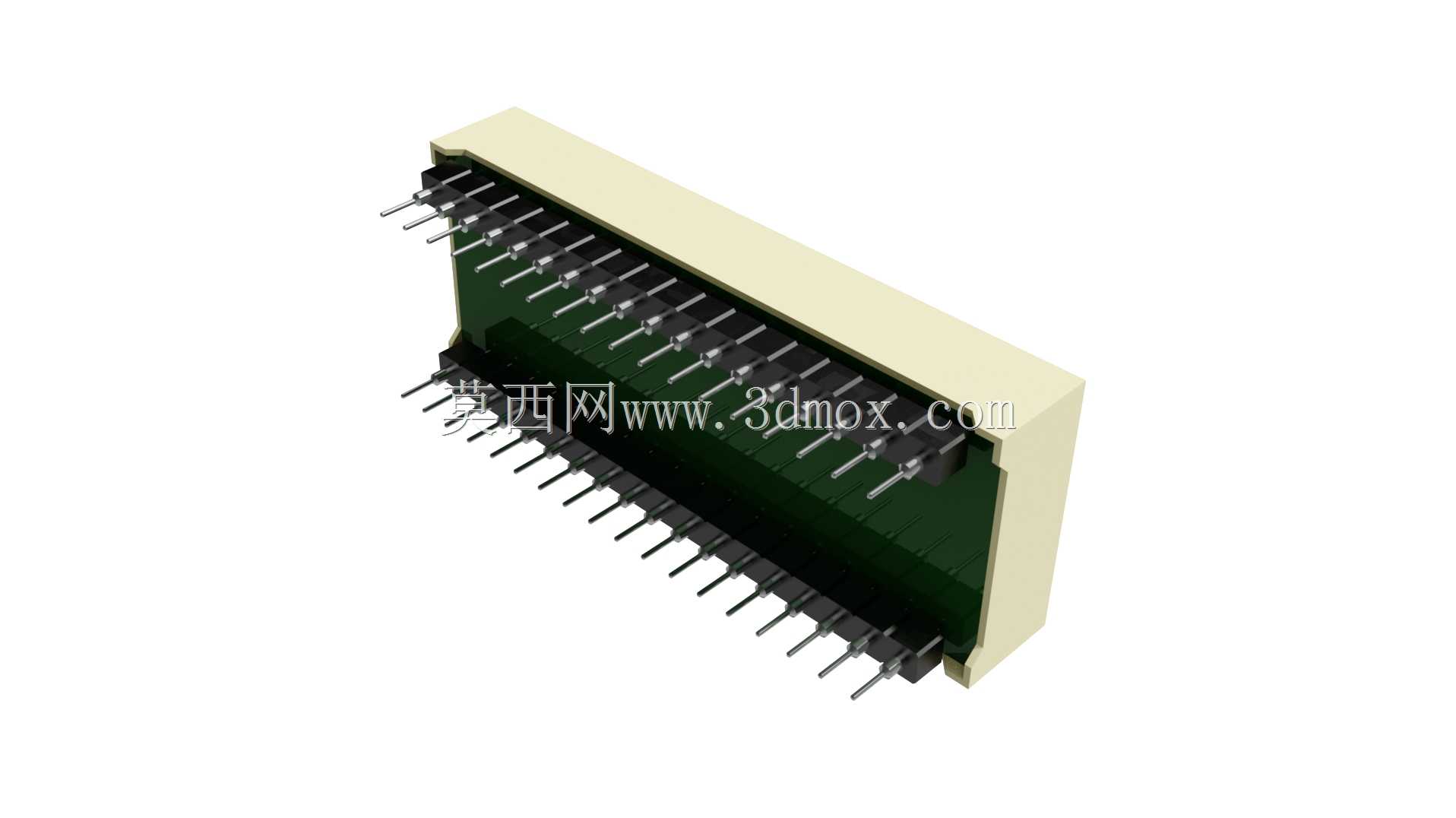

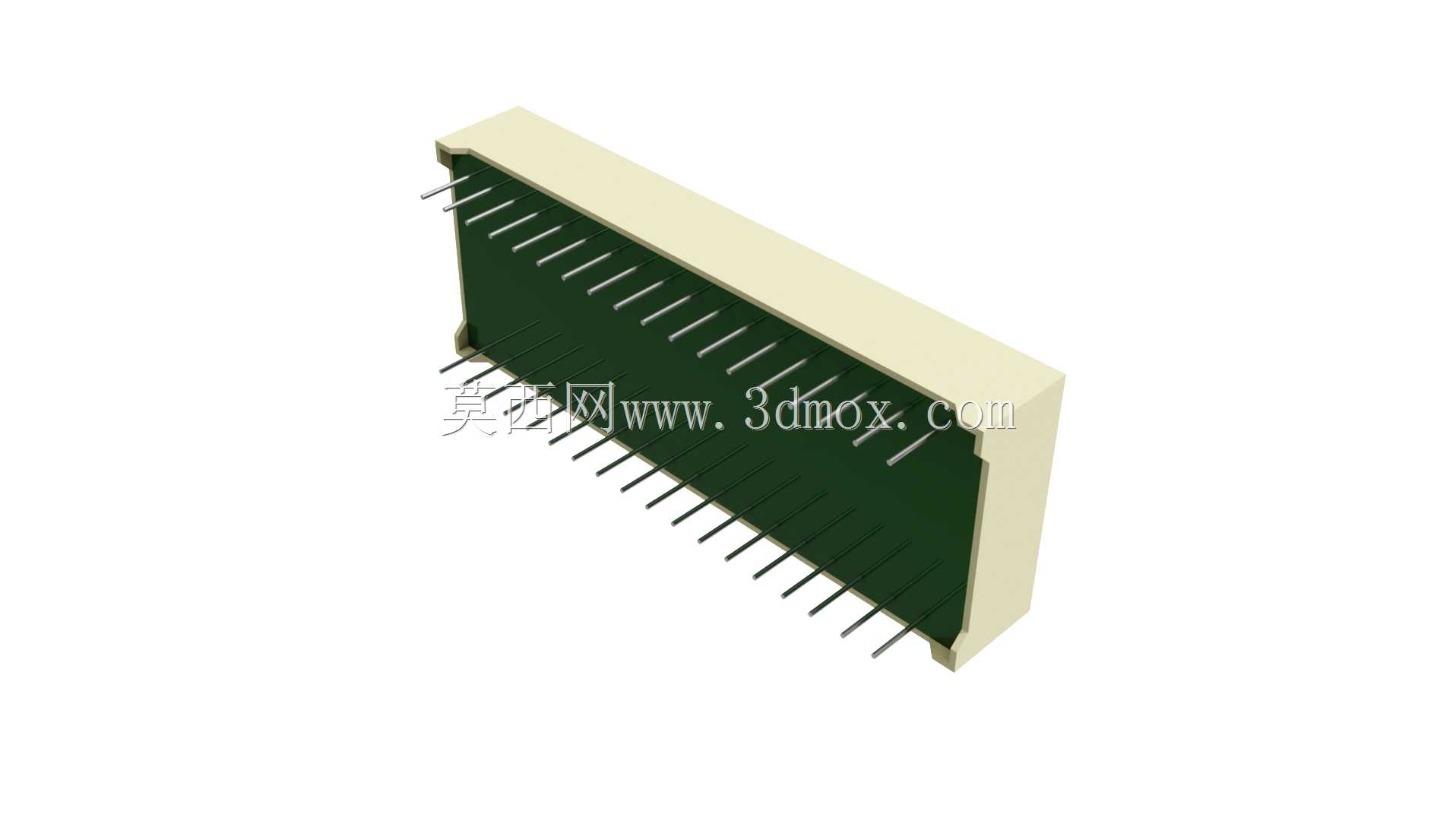

　　另外，模块附带的SIL插座适配结构也在模型中做了预留，实际使用时可以根据安装需求选择直接焊接在PCB上，或者通过插座进行可拆卸连接，方便后期维护更换。在做设备的布线空间校核时，模块背部的引脚伸出长度是重要的参考尺寸，如果引脚过长，可能会和PCB背部的走线、外壳结构发生干涉，建模时严格按照实物的引脚长度建模，工程师可以直接测量模型尺寸，确定PCB上对应的安装位置，以及背部需要预留的安全空间，不需要再额外查找元件规格书核对安装尺寸，大幅提升结构设计的效率。

　　在工业现场的老旧设备改造场景中，这类显示模块也是常用的替换备件，很多老设备的显示面板老化后，需要更换同规格的数码管，有了精准的三维模型，就可以提前核对新模块和原有安装位的匹配度，避免采购回来的元件尺寸不符，导致改造工作停滞。同时，在做设备的三维可视化运维系统时，这类精准的元件模型也可以用来做数字孪生的界面展示，通过映射设备的实际运行参数，在三维模型上同步显示对应的数值，让运维人员更直观地掌握设备的运行状态。
