布拉德利立式复合冲淋洗眼安全防护装置

　　在化工生产车间、危险品仓储区域、理化分析实验室这类存在化学喷溅风险的作业场景中，这类复合式应急冲淋洗眼装置是强制配置的个体防护兜底设施，区别于桌面式洗眼器、壁挂式冲淋装置的单一功能，该款立式设备同时覆盖全身冲淋与眼部冲洗两类应急处置需求，能在作业人员遭遇腐蚀性液体、有害粉尘、化学试剂喷溅的第一时间，提供大流量清水冲洗，快速降低有害物质对皮肤、黏膜的持续性伤害。

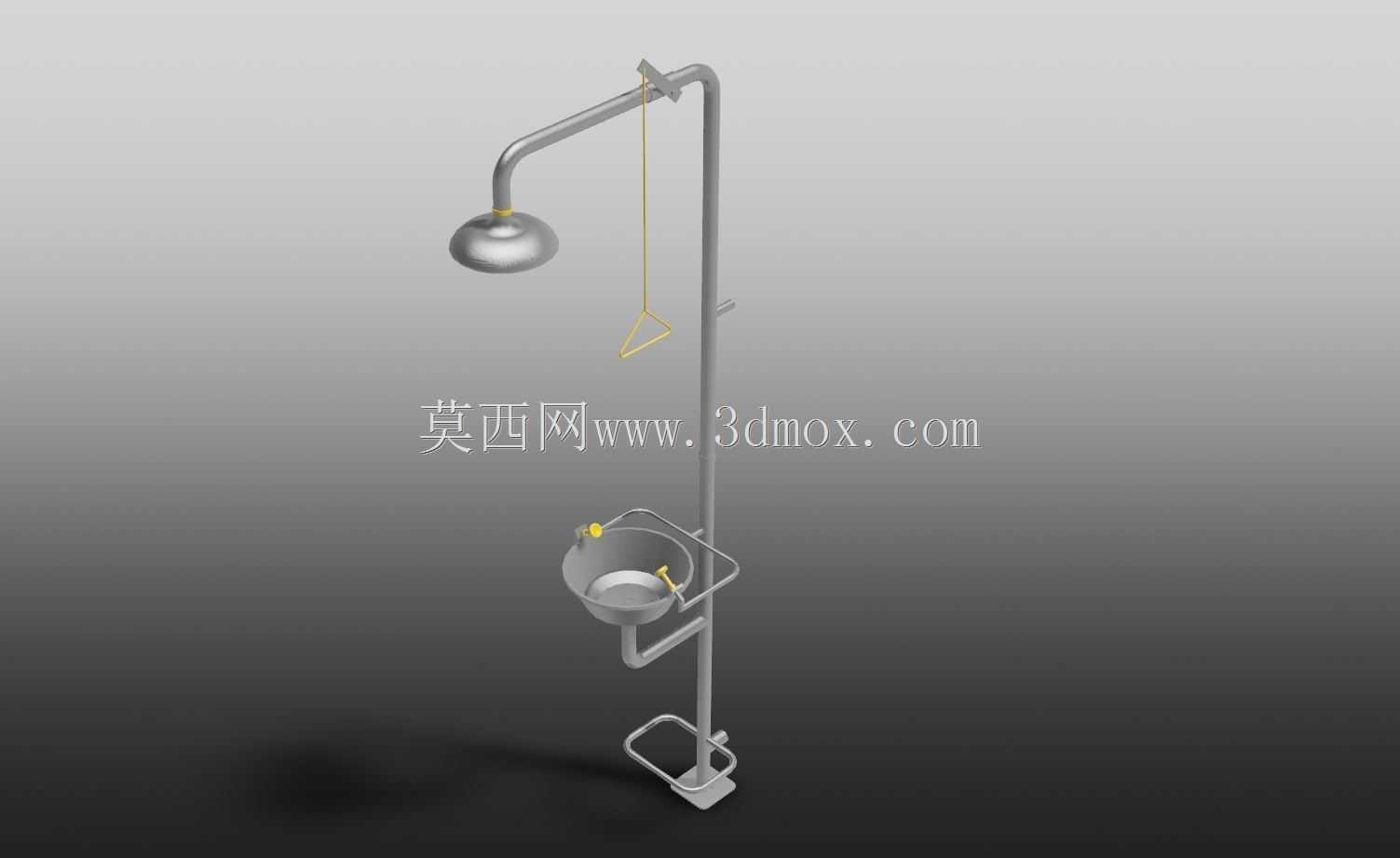

　　从结构设计逻辑来看，整套装置采用落地式立柱承载结构，主立柱为空心金属管材，内部集成供水通路，省去了外置布管的冗余设计，既保证结构整体刚性，也避免外露管线受外力磕碰损坏。立柱上部延伸出水平悬臂，悬臂末端安装大口径冲淋喷头，喷头采用扩散式出水结构，出水时能形成覆盖直径超过半米的均匀水幕，保证冲淋时能完整覆盖成人全身范围，冲淋开关采用下拉式三角拉环设计，拉环通过拉绳连接阀体，触发时无需精准抓握，人员在视线受影响、慌乱状态下碰到拉环即可触发冲淋，触发行程控制在合理范围，避免误碰触发的同时保证应急状态下的操作便捷性。

　　立柱中下部集成洗眼单元，洗眼盆采用下沉式结构，盆体边缘做圆弧过渡，避免冲洗时水花外溅到作业人员衣物上，洗眼喷头采用双口起泡出水设计，出水呈柔和的发泡状水流，不会因水压过高对受伤的眼部造成二次冲击，洗眼开关采用拨片式设计，手部轻推即可开启，适配人员眼部受伤时无法精准操作的状态。洗眼盆下方设置回水通路，冲洗后的废水可直接接入厂区污水收集管网，避免带化学残留的废水随意流淌造成二次污染。立柱底部采用方形法兰安装底座，底座上预留四个固定安装孔，安装时可通过膨胀螺栓直接固定在硬化混凝土地面，安装边界需保证设备周围1.5米范围内无障碍物，冲淋喷头安装高度距完成地面2.2米至2.4米，符合成年人站立冲淋的高度需求，洗眼盆安装高度距完成地面1米至1.1米，适配人员站立俯身冲洗眼部的操作姿态。

　　从功能适配性来看，整套装置的供水通路做了分区设计，冲淋通路与洗眼通路相互独立，可单独开启也可同时开启，互不影响出水压力，进水端预留标准管螺纹接口，可直接对接厂区生产供水管网，日常状态下阀组处于常闭保压状态，触发时可瞬间出水，无需等待管路充水。所有与水接触的金属部件均做防腐处理，可适配厂区常温清水供水环境，长期使用不会出现锈蚀堵塞喷头的问题。设备整体外形无尖锐棱角，所有外露结构件均做圆弧倒角处理，避免人员在紧急跑动过程中磕碰受伤。在实际布局选型时，这类装置需设置在作业点15米可达范围内，保证人员在10秒内能够步行到达设备位置，安装位置需设置明显的安全标识，周边不得堆放货物、设备遮挡通行路径，同时要考虑冬季低温环境下的管路防冻需求，北方厂区安装时可在立柱内部加装伴热装置，避免管路内结冰影响设备正常使用。

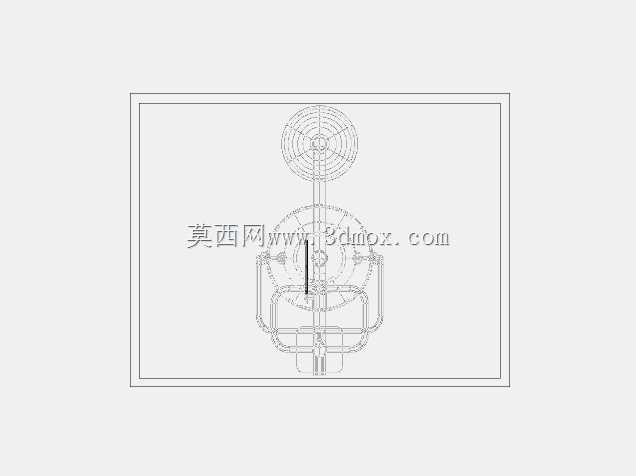

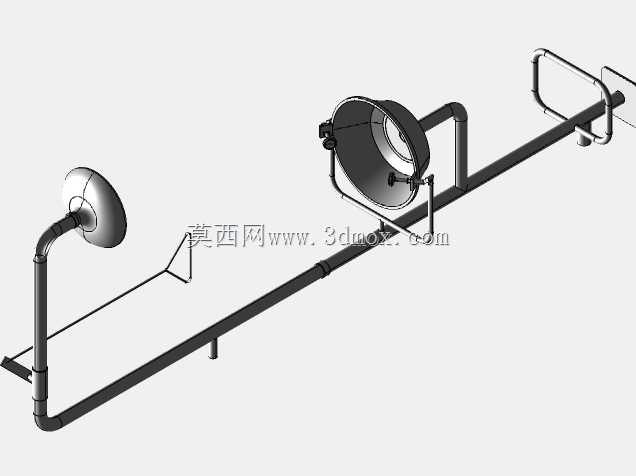

　　从三维建模的结构还原角度来看，建模时需重点关注各部件的装配公差配合，立柱与悬臂的连接采用插接加紧固件固定的结构，需保证悬臂的水平度偏差不超过2度，避免冲淋水幕偏斜；洗眼盆与立柱的连接位置需做加强筋结构，避免长期使用后盆体下垂变形；拉绳的长度需适配拉环的自然下垂高度，保证拉环距地面高度在1.8米左右，方便人员抬手即可触碰。底座的安装孔位需与常用的膨胀螺栓尺寸匹配，方便后期安装施工时直接对位固定。整套设备的结构没有复杂的传动部件，核心在于阀组的可靠性与安装尺寸的合规性，建模时需严格遵循安全防护设备的安装尺寸规范，保证模型导出后可直接用于厂区布局规划、设备安装交底的参考使用。
