花园方管立柱焊接固定支座结构

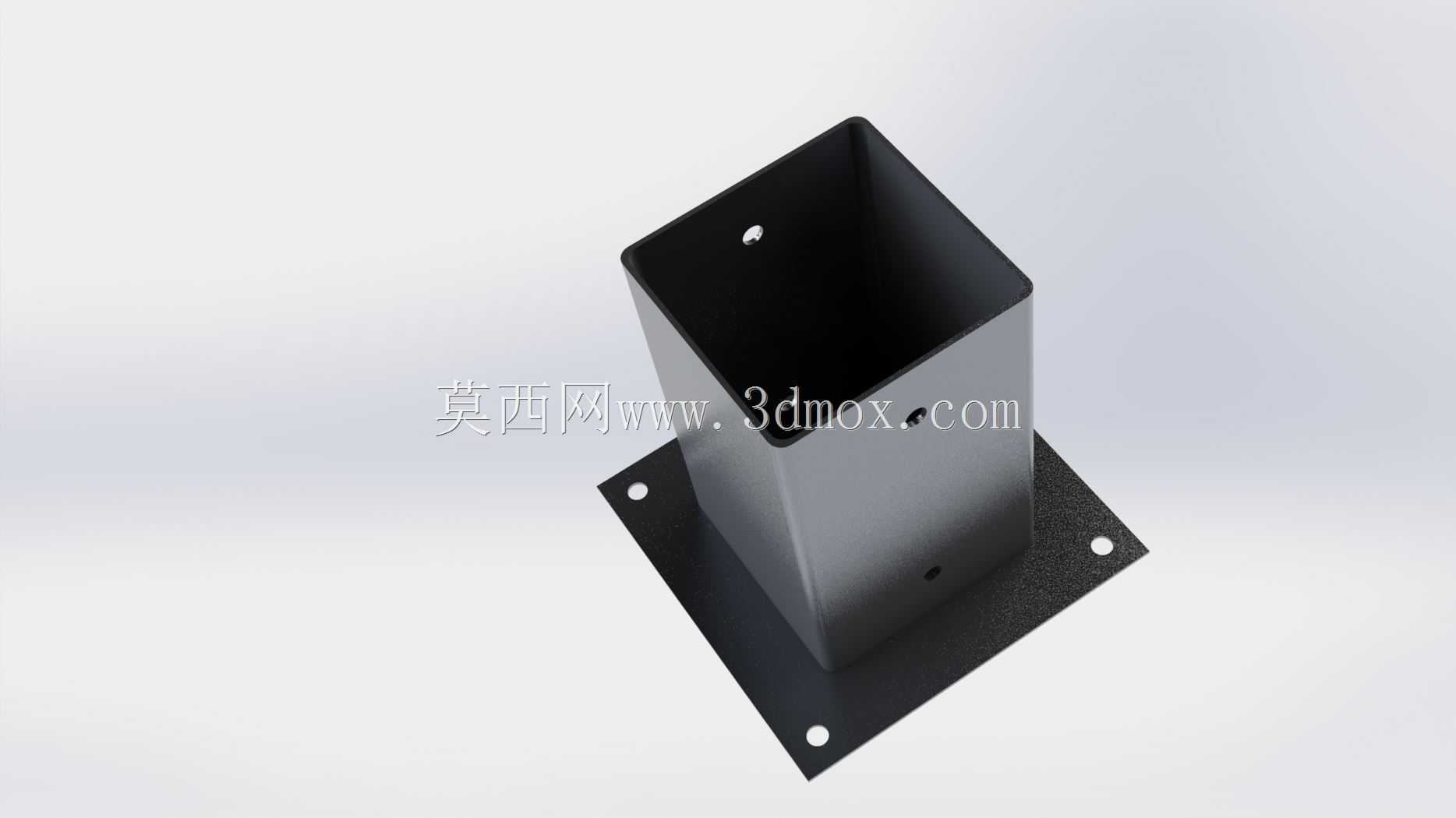

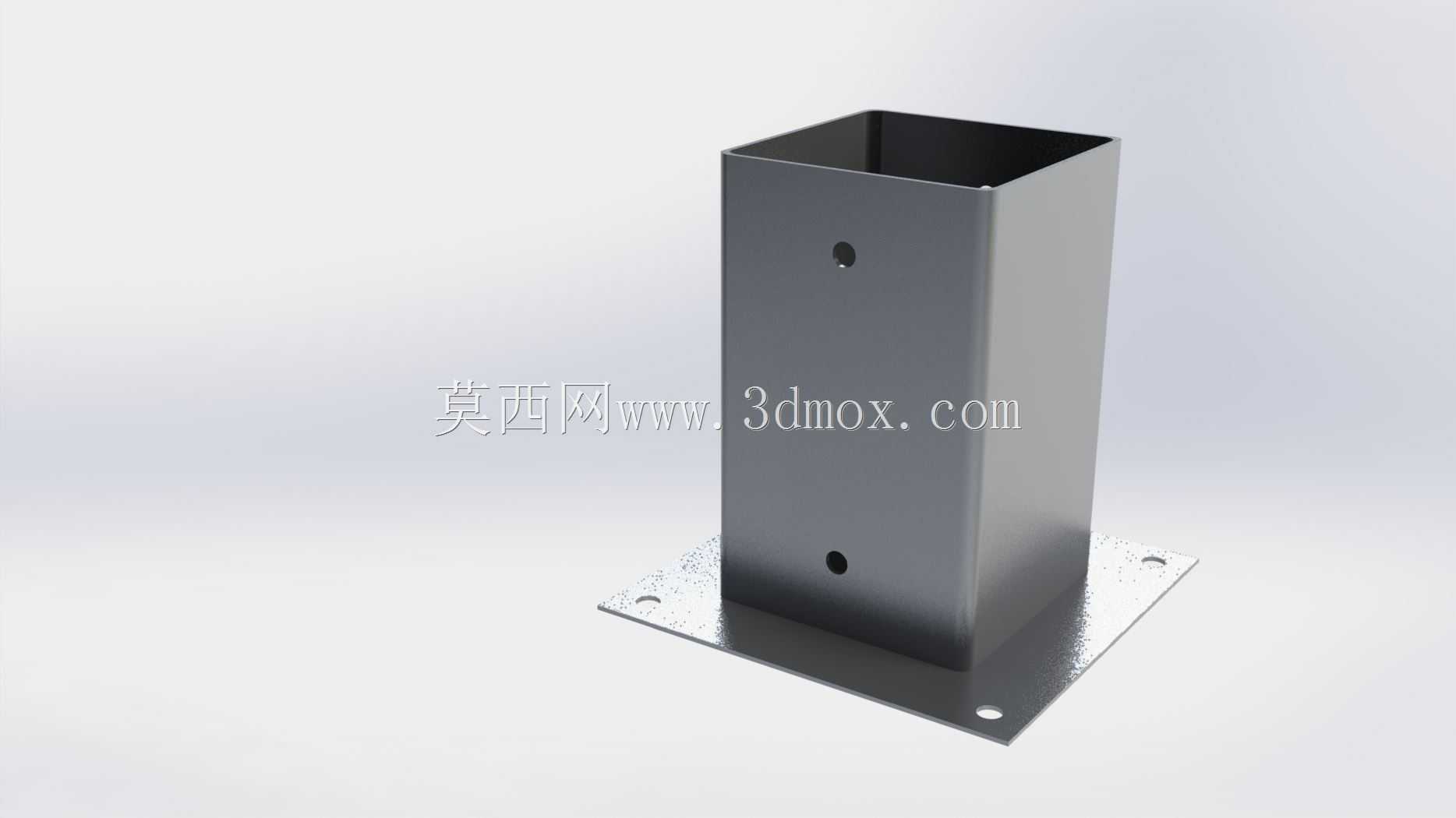

　　在户外园艺施工场景中，这类方管固定支座是庭院围栏、爬藤架、小型遮阳棚立柱安装的核心连接构件，主要承担竖向荷载传递与立柱根部抗倾覆的作用，替代传统混凝土预埋的施工方式，能大幅缩短户外园艺设施的安装周期，降低现场湿作业的工作量。从结构设计逻辑来看，该支座采用分体焊接成型工艺，底部为带安装孔的方形法兰底板，上部为适配标准方管外径的方形套筒，套筒侧壁预留两个对穿的螺栓孔，用于插入紧固件锁紧插入套筒内部的方管立柱，避免立柱受侧向风力作用出现转动或拔脱。

　　实际选型应用时，需要先确认现场适配的方管立柱截面尺寸，套筒的内廓尺寸需比方管立柱的外廓尺寸预留0.5-1mm的装配间隙，既方便现场安装时立柱顺利插入，也不会因间隙过大导致立柱安装后出现晃量。底部法兰板的厚度选择需匹配立柱的设计高度与承受的风荷载，常规1.2-1.8米高的园艺方管立柱，搭配3mm厚度的镀锌钢板法兰即可满足使用要求，法兰板上的四个安装孔采用长圆孔设计，可抵消现场混凝土地基膨胀螺栓打孔时的位置误差，降低现场安装的对位难度。

　　套筒与法兰板的连接采用满焊工艺，焊缝沿套筒底部与法兰板的接触环向连续施焊，焊后需做焊渣清理与镀锌层补涂处理，避免户外潮湿环境下焊缝位置过早出现锈蚀。套筒侧壁的对穿螺栓孔中心距法兰板上表面的高度设置为套筒总高度的三分之一位置，这个位置的锁紧力传递效率最优，既不会因孔位过低导致锁紧时立柱根部应力集中，也不会因孔位过高导致立柱与套筒的配合段过短出现连接失效。

　　在三维建模过程中，需要重点控制套筒的内孔方正度，避免钣金折弯成型时出现的角度偏差导致方管无法插入，法兰板上的安装孔中心距需要与常用的膨胀螺栓安装间距匹配，常规M10膨胀螺栓的安装孔中心距法兰边缘的距离不小于25mm，保证螺栓安装时扳手有足够的操作空间。建模时还需要考虑焊接工艺的焊接收缩余量，套筒与法兰板焊接后会出现轻微的焊接变形，建模时可提前给法兰板预留0.2度的反变形角度，减少焊后校形的工作量。

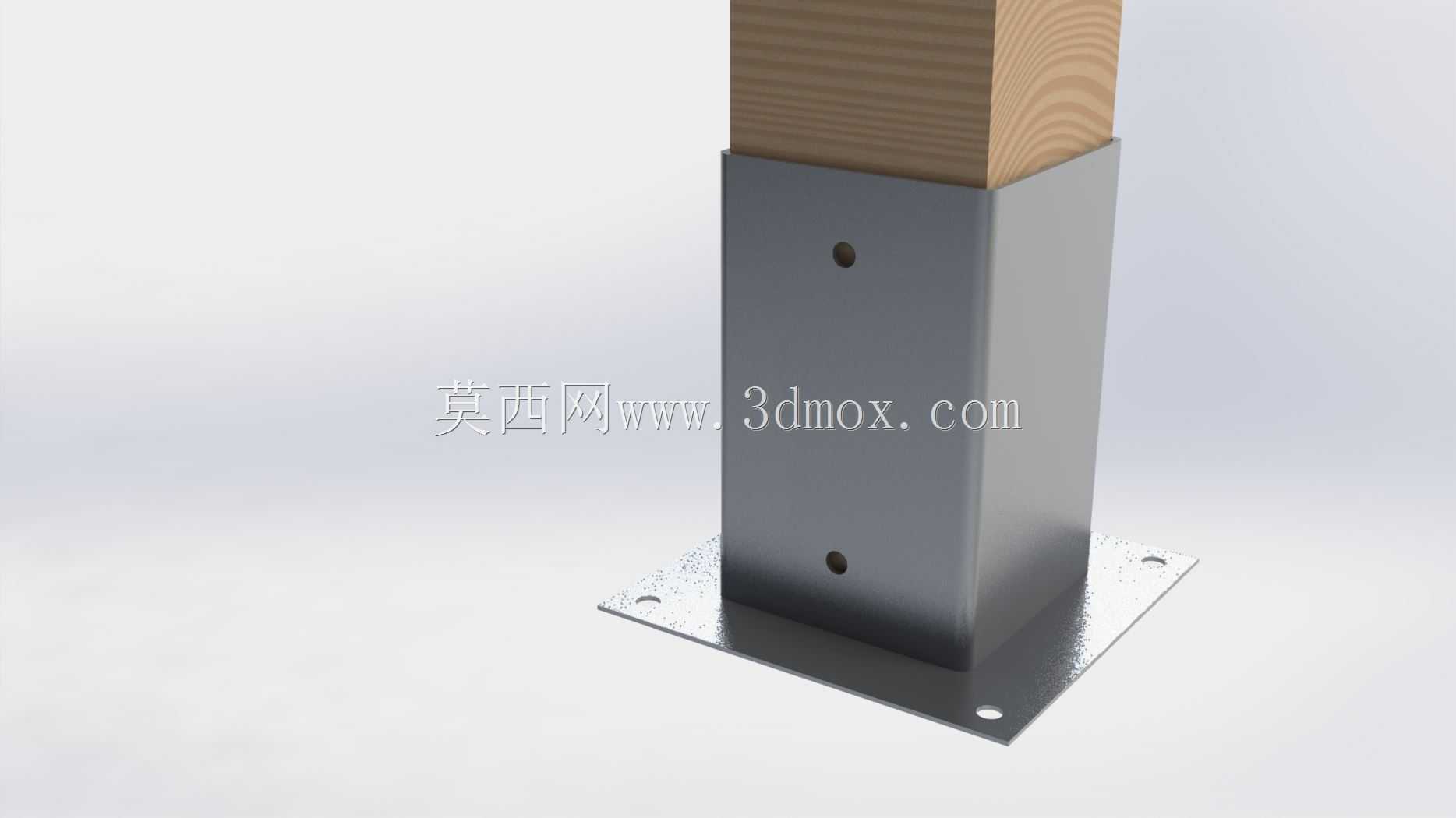

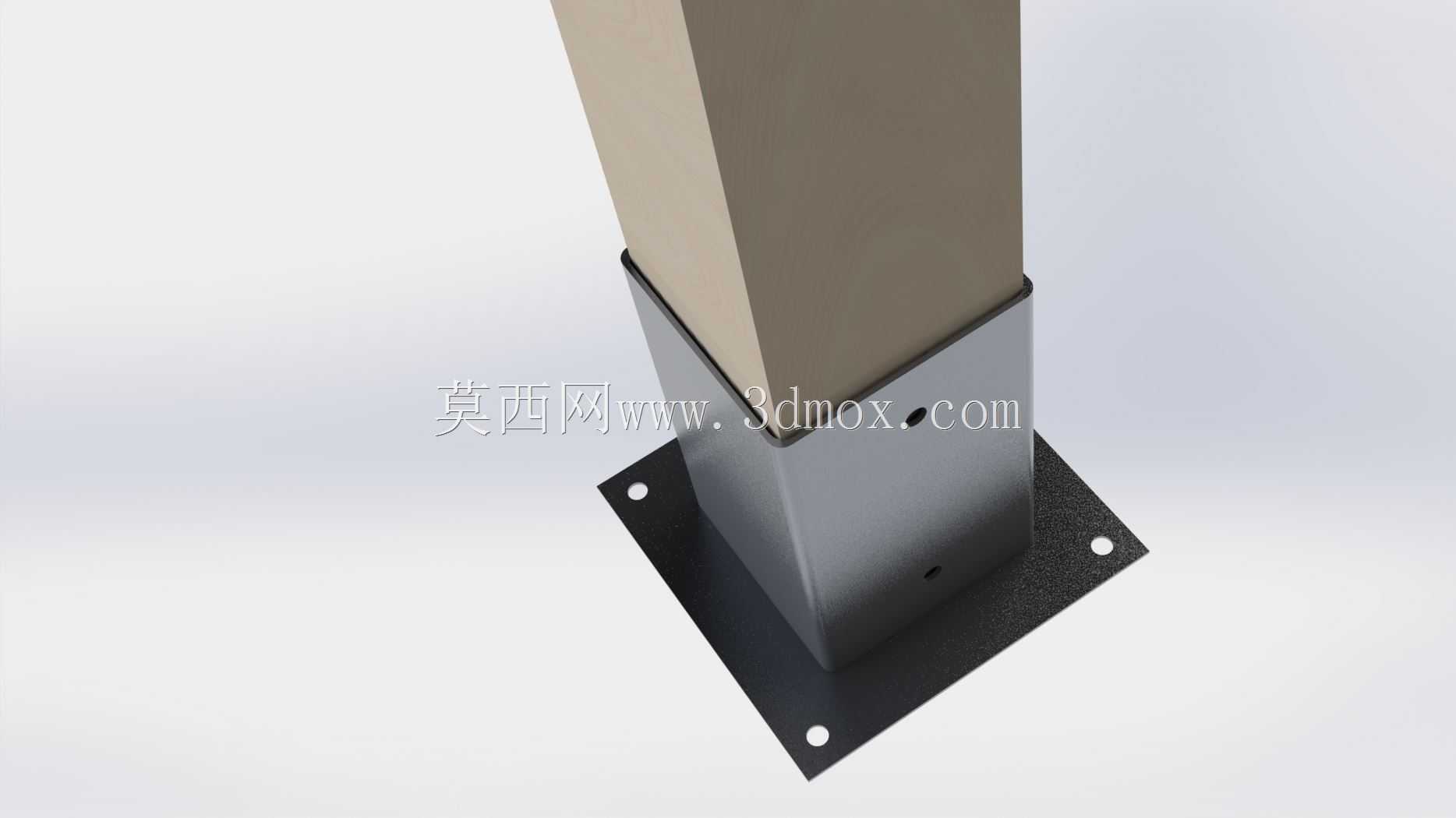

　　这类支座除了园艺场景使用外，也可拓展应用于户外临时围挡、车间工位防护栏、仓储区域隔离网的立柱固定，适配的立柱材质包含金属方管、防腐木方等不同类型，当用于固定木方立柱时，可将侧壁的螺栓替换为自攻螺钉，直接穿透套筒壁拧入木方内部完成固定，无需在木方上提前加工通孔。现场安装时，先通过膨胀螺栓将法兰底板固定在硬化的混凝土地基上，再将立柱插入套筒内，调整立柱的垂直度后，拧紧侧壁的锁紧螺栓即可完成安装，整个安装过程无需复杂的专用工具，普通施工人员即可快速完成作业。

　　从结构受力角度分析，该支座的受力路径清晰，立柱承受的竖向荷载通过套筒侧壁传递至法兰底板，再通过法兰底板均匀传递至下部的混凝土地基，侧向风荷载产生的倾覆力矩由法兰板上的四个膨胀螺栓承担，套筒的高度设置需满足立柱插入深度不小于立柱截面长边尺寸的2.5倍，保证连接的嵌固强度符合结构设计要求，避免立柱受侧向力时在套筒根部出现弯折。建模过程中对焊缝的表达可采用简化的角焊缝示意，无需过度还原焊缝的实际成型外观，重点标注清楚各板件的厚度、安装孔的孔径与位置尺寸、套筒的内廓尺寸等核心加工参数，方便后续钣金下料与焊接加工直接提取尺寸使用。
