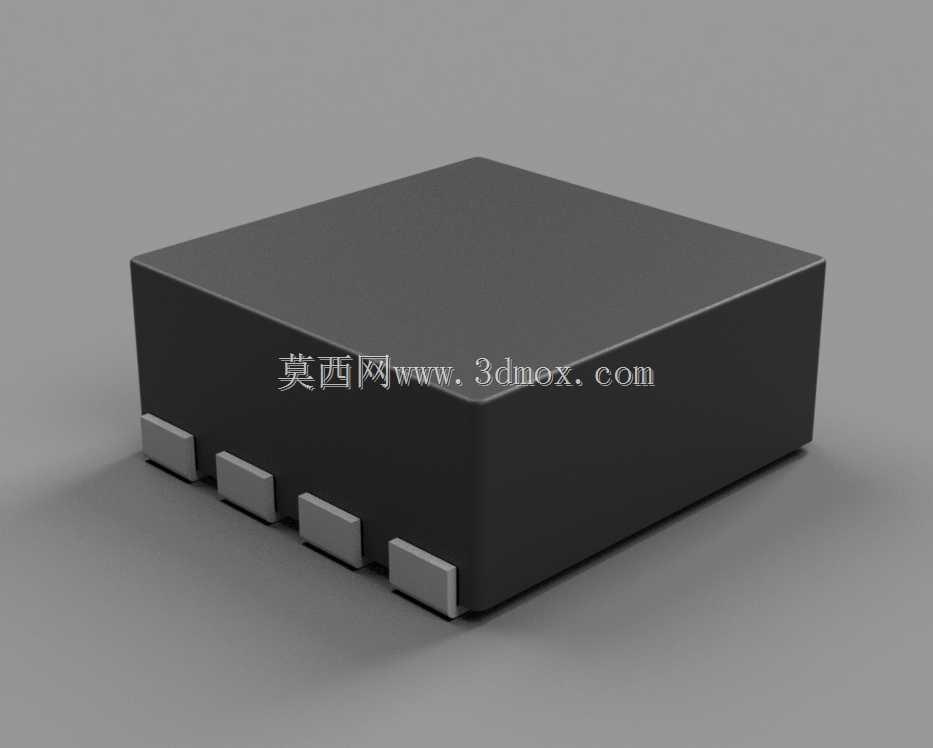

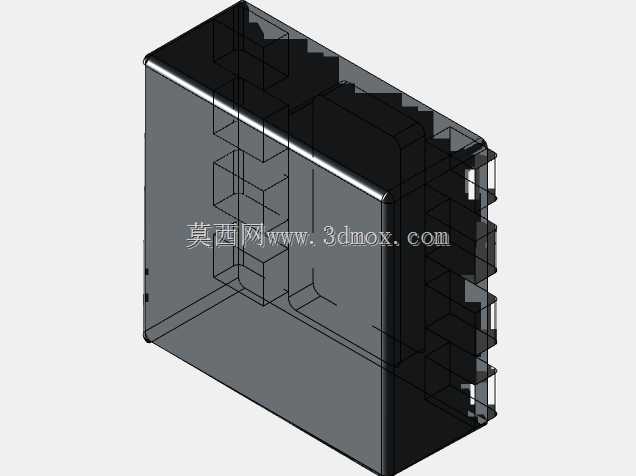

8-WSON封装TPS2595电源管理芯片三维结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:446648
  • 8-WSON封装TPS2595电源管理芯片三维结构
  • 8-WSON封装TPS2595电源管理芯片三维结构
  • 8-WSON封装TPS2595电源管理芯片三维结构

  在高密度电源管理电路的PCB布局设计工作中,贴片封装芯片的三维结构准确性直接决定了板级装配的良率与后期设备运行的可靠性,8-WSON(2x2)封装的TPS2595作为一款常用的负载开关与电源保护器件,广泛应用在便携消费电子、工业控制板卡、嵌入式系统模块的电源通路设计中,承担过流保护、浪涌抑制、负载通断控制的核心功能。这类无引线方形扁平封装的器件,相比传统的SOP、QFP封装,拥有更小的封装寄生参数,更短的内部引线路径,能够在高频开关工况下降低引脚电感带来的电压尖峰,适配大电流低电压的电源输出场景,同时2x2mm的极小本体尺寸,能够在空间受限的便携设备主板上节省大量布局面积,满足当下电子产品小型化、高集成度的设计趋势。

  从实际工程应用的角度来看,这类封装的三维建模核心需要把控几个关键边界:首先是本体的外形公差,WSON封装的塑封本体为黑色环氧树脂材质,建模时需要严格对应 datasheet 中给出的本体长宽、厚度公差范围,本体四个边角的倒角弧度不能随意设定,否则在做PCB装配干涉检查时,会出现与周边屏蔽罩、相邻元件的间隙误判,导致实际生产时出现元件贴装碰撞的问题。其次是引脚的结构设计,8-WSON封装的引脚为外露式焊盘,分布在本体的两个侧边,每个侧边均匀排布4个引脚,引脚的伸出长度、厚度、焊盘宽度都需要严格匹配焊接工艺要求,建模时要还原引脚与塑封本体的衔接位置,不能出现引脚嵌入本体或者偏移的问题,同时要注意引脚底部与PCB焊盘接触的平面度,这直接影响SMT回流焊时的焊锡浸润效果,若建模时引脚平面存在倾斜或者高度偏差,会导致后期仿真焊接应力时出现结果失真,无法准确预判焊点开裂、虚焊的风险。

  在板级设计的实际场景中,这类芯片的三维模型除了用于干涉检查,还会用于热仿真分析,WSON封装通常在本体底部带有外露的散热焊盘,建模时需要准确还原散热焊盘的尺寸与位置,因为TPS2595在工作时的功耗会通过底部散热焊盘传导到PCB的铜箔散热区域,若模型中遗漏散热焊盘的结构,或者尺寸存在偏差,热仿真得出的结温结果会与实际工作状态存在较大误差,可能导致设计出的散热方案无法满足器件工作温度要求,出现高温保护甚至器件烧毁的问题。另外在做整机结构装配时,芯片上方的空间预留也需要参考准确的三维模型,比如部分便携设备中芯片上方会贴装导热垫连接金属屏蔽罩,模型的本体高度准确性直接决定导热垫的压缩量设计,压缩量过大可能导致芯片承受额外应力损坏,压缩量过小则会导致导热接触不良,散热效果不达预期。

  设计这类封装模型时,还要考虑生产环节的工艺公差叠加,比如塑封本体的脱模斜度,虽然WSON封装的斜度很小,但在高精度的微组装场景中,这个细微的斜度会影响视觉贴片机的元件识别效果,建模时还原这个细微的结构特征,能够在前期做贴装程序仿真时提前识别识别率问题,避免实际生产时出现抛料率过高的情况。同时引脚的共面度参数在模型中也要有所体现,实际器件的引脚共面度公差通常在0.1mm以内,建模时保证所有引脚的底部平面处于同一公差带内,才能让DFM分析结果具备实际参考价值,提前识别出可能出现的焊接缺陷。

  在不同的应用场景中,这类芯片的周边布局会有不同的设计要求,比如在工业控制板卡中,芯片周边会布置较大容值的输入输出电容,模型的准确尺寸能够帮助结构工程师合理规划电容与芯片的间距,既保证焊接时的工艺间隙,又尽可能缩短功率回路的走线长度,降低回路寄生电感带来的影响;而在便携穿戴设备中,主板通常会做异形处理,芯片可能会靠近板边布置,准确的三维模型能够帮助工程师确认芯片本体不会超出板边,同时与外壳的内壁保持足够的安全间隙,避免组装时外壳挤压芯片造成损坏。
