卧式甲醇汽化器工业设备结构设计

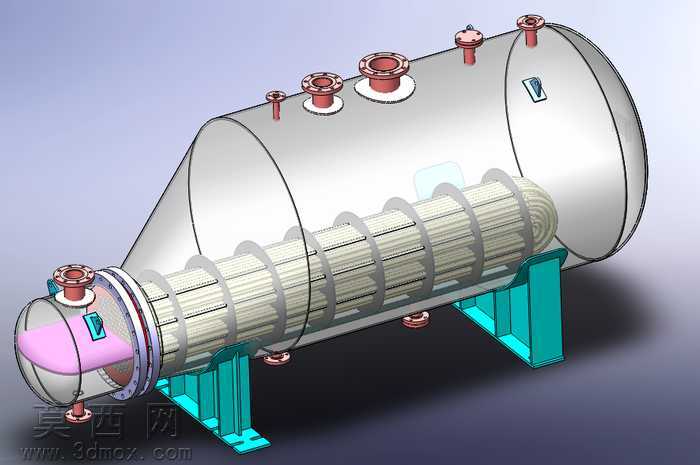

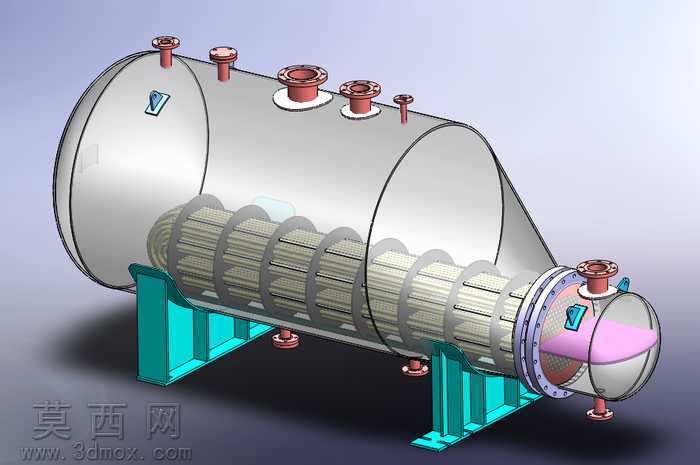

本作品为卧式甲醇汽化器的三维数字化设计模型，采用参数化三维建模方式完成全结构搭建，完整还原了该类工业换热汽化设备的全部核心构造。建模过程中首先按照压力容器设计规范确定筒体的基础尺寸，采用旋转特征生成两端椭圆形封头与主筒体结构，对筒身所有开孔位置进行精准定位，通过拉伸切除特征完成接口开孔，再逐一匹配对应规格的法兰接口模型，所有法兰的螺栓孔分布、密封面结构均按照行业标准参数构建，保证接口尺寸的工程适用性。内部换热管束采用阵列特征完成排布，每根换热管的支撑折流板按照等间距规则布置，折流板的缺口方向、固定结构均做了精细化还原，清晰呈现管程与壳程的流体流通路径，可直观展示甲醇介质在壳程内被管程热媒加热汽化的工作原理。设备的鞍式支座采用焊接钢结构建模，支座的筋板、底板结构完整，地脚螺栓孔位置预留准确，可直接用于后续的安装布局设计参考。材质渲染方面，筒体与封头采用哑光不锈钢材质表现，还原压力容器常用的金属质感，法兰接口采用红棕色防锈漆材质区分，鞍座采用青蓝色钢结构防腐漆材质，内部换热管采用亮面金属材质，不同部件的材质区分清晰，便于快速识别设备各部分结构。设计过程中充分考虑了设备的实际运维需求，在筒体封头位置预留了液位检测接口、温度压力检测接口，顶部设置了排气与介质进口接口，底部设置了排污与介质出口接口，所有接口的位置排布符合化工设备的操作习惯，整体结构紧凑合理，既满足甲醇汽化的工艺换热需求，也兼顾了设备制造、安装、日常维护的便利性，模型结构无冗余特征，各部件装配关系准确，可用于工艺方案展示、设备结构教学、生产制造参考等多个场景。
