多烟管木炉配套节能换热装置结构设计

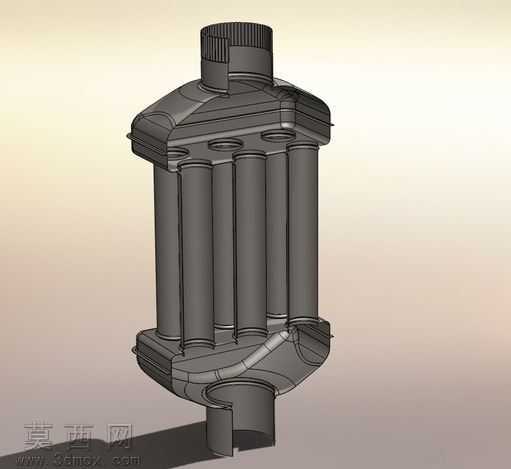

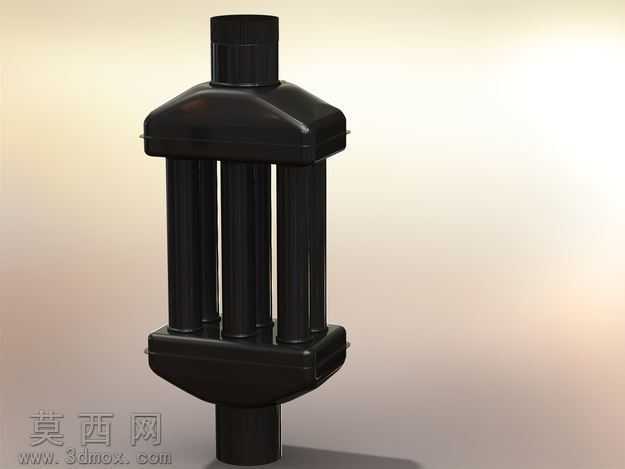

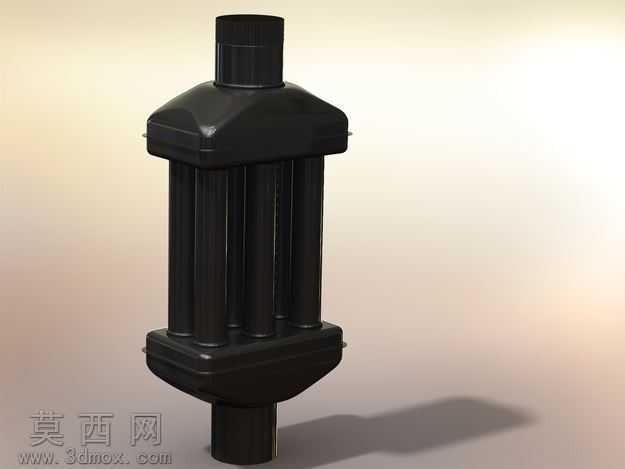

本作品为适配多烟管木炉的节能换热装置，整体采用三维参数化建模方式完成全结构设计，建模过程中对装置的上下集流腔体、中部平行烟管束、进出口连接段做了全尺寸参数关联，可根据不同功率的木炉规格快速调整管径、管长、管间距等核心参数，适配不同的安装场景需求。模型渲染阶段采用哑光金属材质模拟铸铁壳体的质感，对烟管外壁做了细微的纹理处理还原实际铸造件的表面肌理，通过渐变背景布光突出装置的立体结构层次，清晰展现各部件的装配关系。结构设计上，装置采用上下对称的集流腔布局，上部集流腔设置烟气出口，下部集流腔对接木炉烟气入口，中部均匀排布多根平行竖直烟管，高温烟气从下部进入后均匀分流至各烟管向上流动，烟管外侧可流通待加热的水或者空气，通过大换热面积的管壁实现热量的高效回收，降低排烟温度提升木炉的整体热效率。上下集流腔的边角均做了圆弧过渡处理，既减少了烟气流动的阻力死角，也提升了壳体的结构强度，进出口连接段采用标准法兰接口设计，可直接与木炉排烟口、后续排烟管道快速对接，降低现场安装的适配难度。设计过程中充分考虑了装置的清灰维护需求，上部集流腔预留了可开启的检修端盖结构，无需整体拆解装置即可完成烟管内部积灰的清理，延长装置的实际使用寿命。整体建模严格遵循机械设计的装配规范，所有部件的配合公差均做了对应预留，可直接导出工程图用于生产加工，也可导入仿真软件开展烟气流动、换热效率的模拟分析，为后续的产品优化提供可靠的数字模型基础。
