标准表面贴装电阻器三维结构模型

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表面贴装电阻是用量最大的无源基础元件之一，这类元件的三维模型精度直接影响PCB装配干涉检查、SMT钢网开孔设计、整机热仿真分析的结果可靠性，很多初入结构设计领域的工程师容易忽略这类小型元件的建模细节，往往只拉一个简单方块代替，实际在高密度板卡设计中，元件本体高度、焊盘区域的公差预留、端电极的结构尺寸偏差，都可能导致回流焊后元件立碑、偏移，甚至和相邻的屏蔽罩、接插件产生装配干涉。

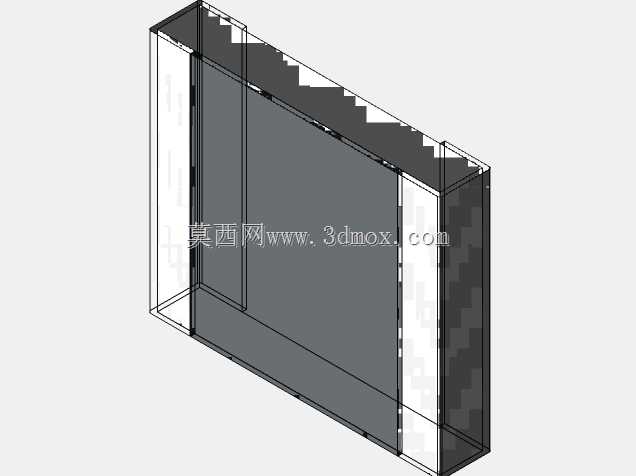

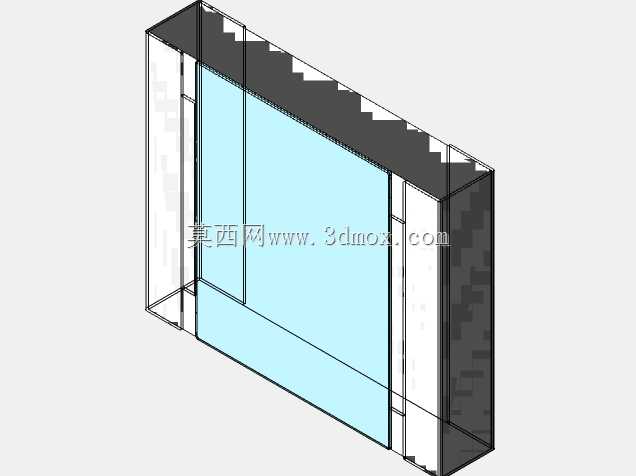

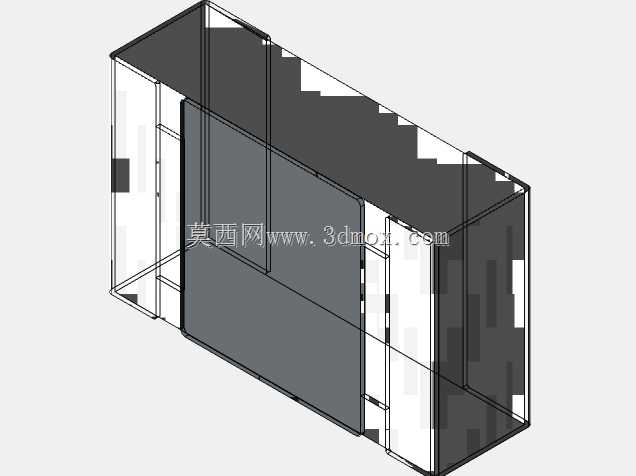

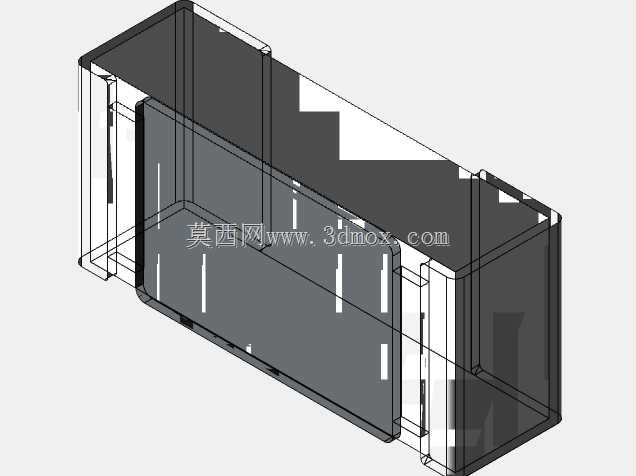

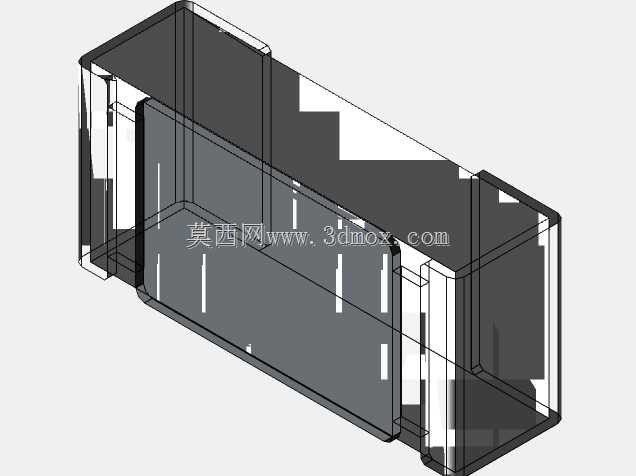

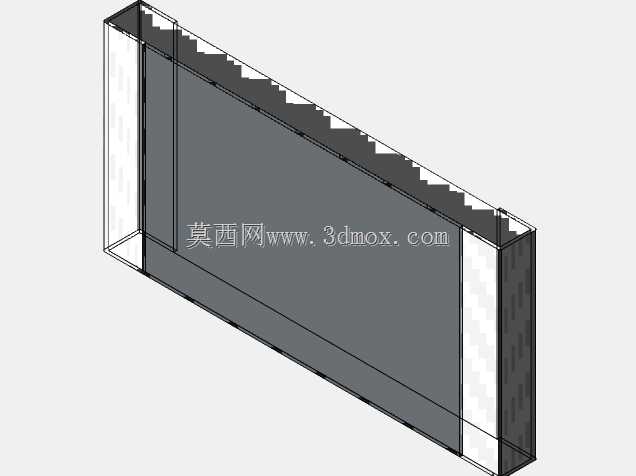

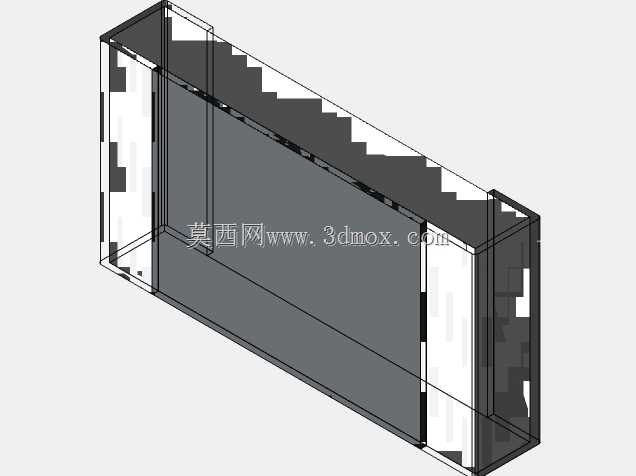

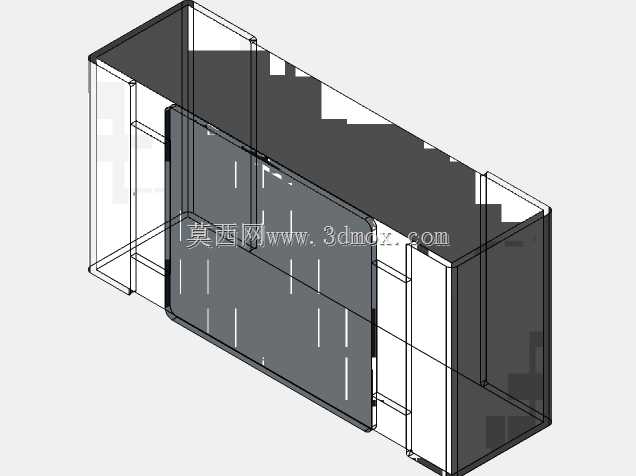

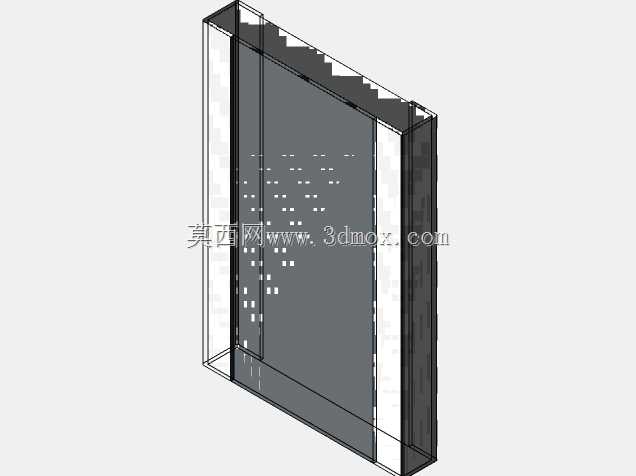

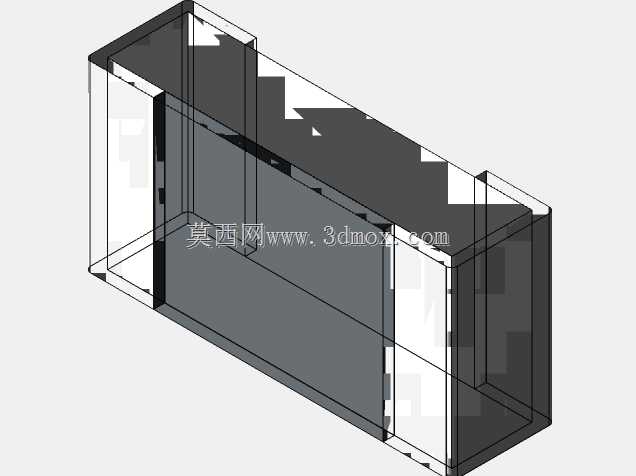

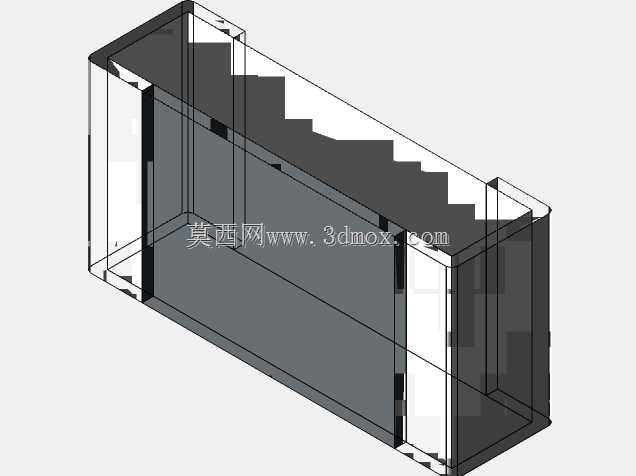

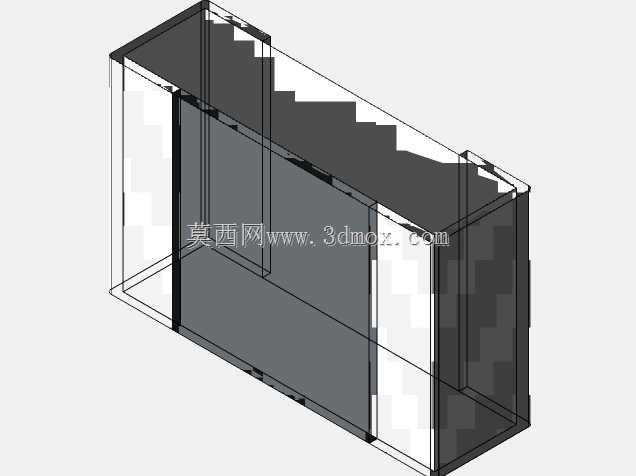

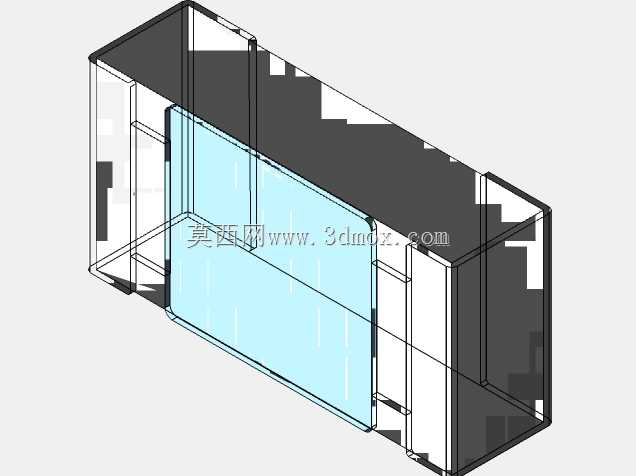

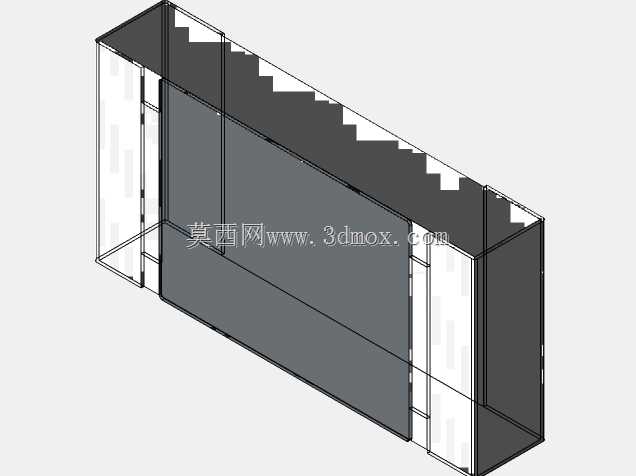

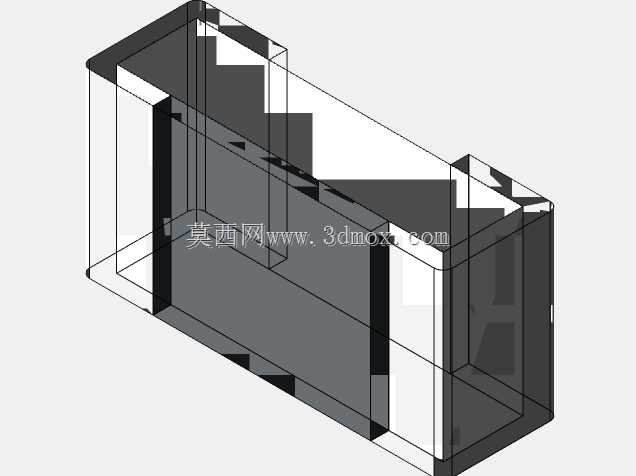

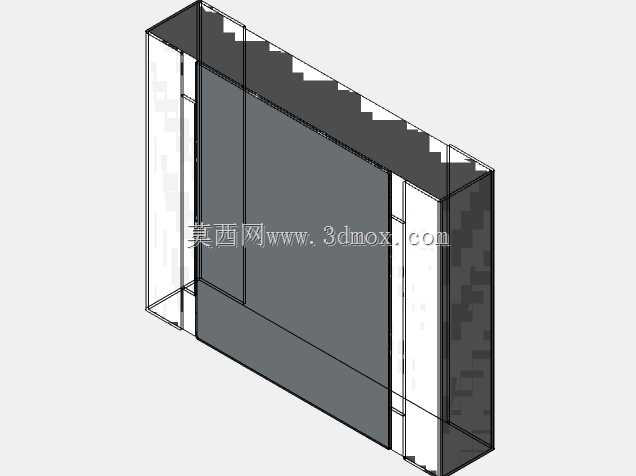

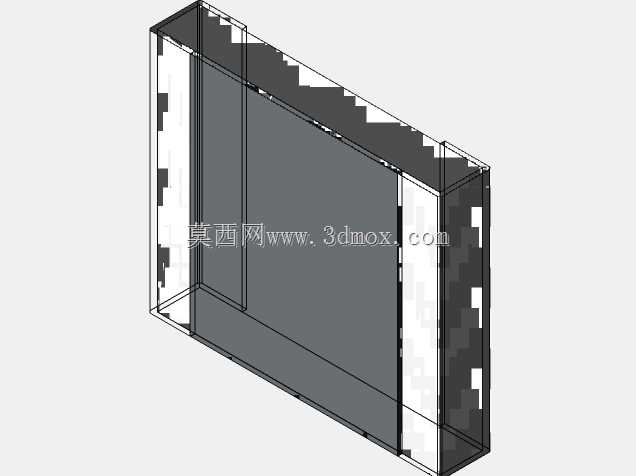

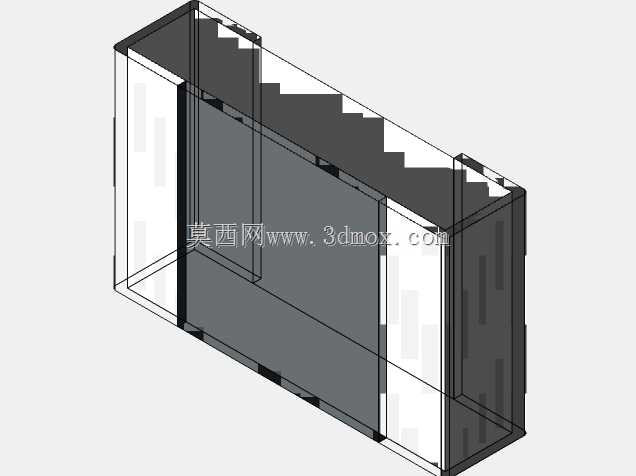

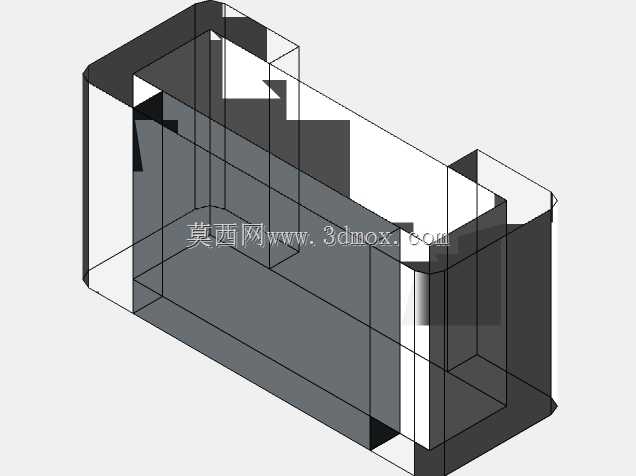

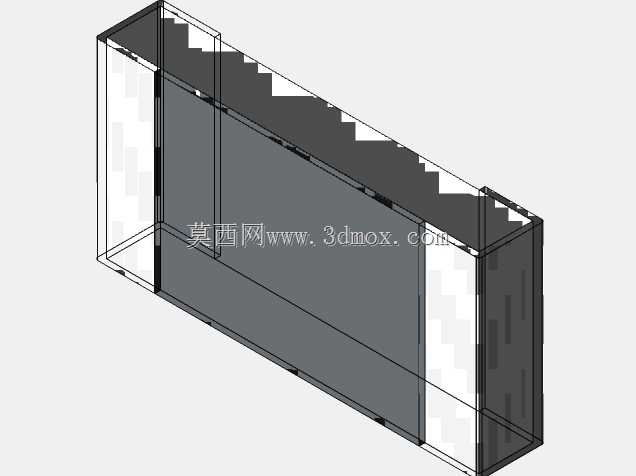

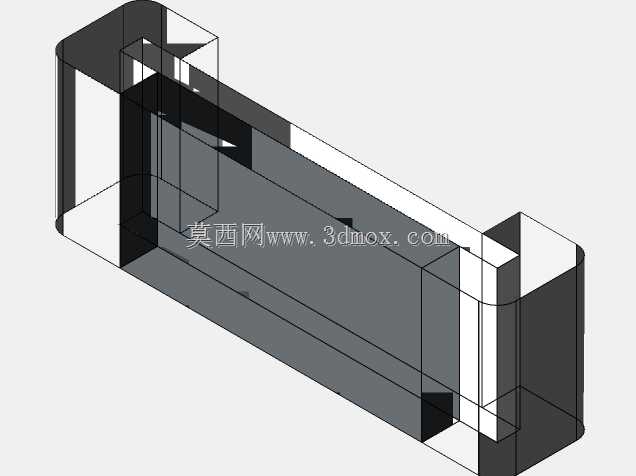

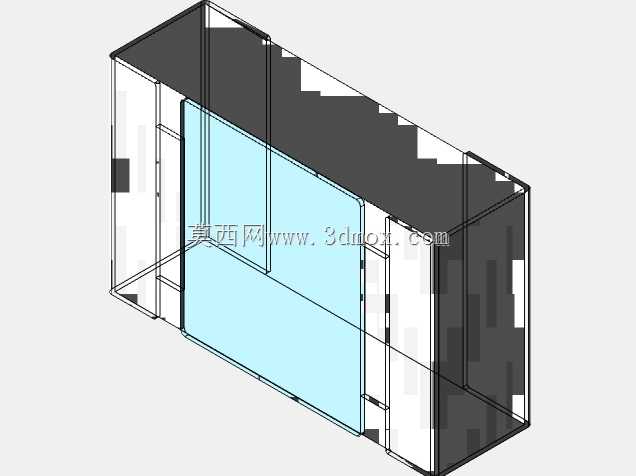

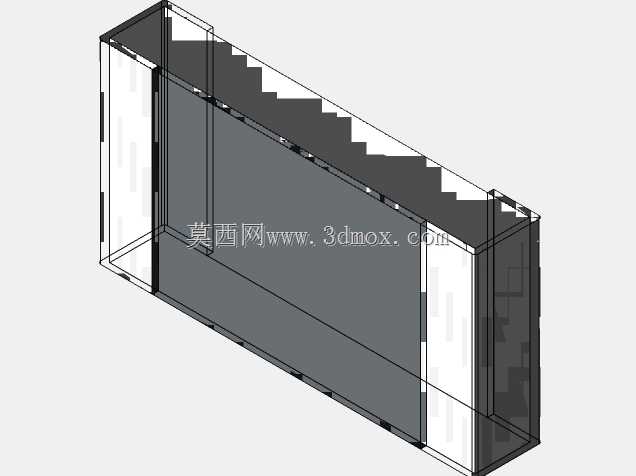

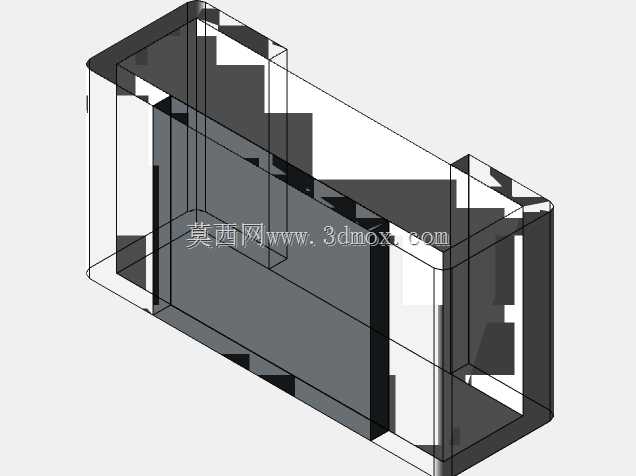

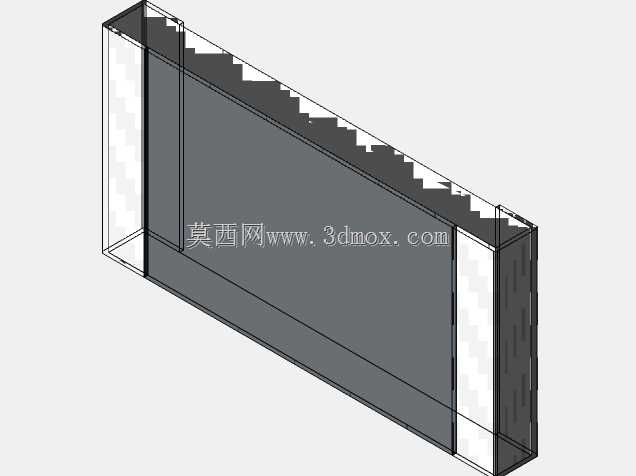

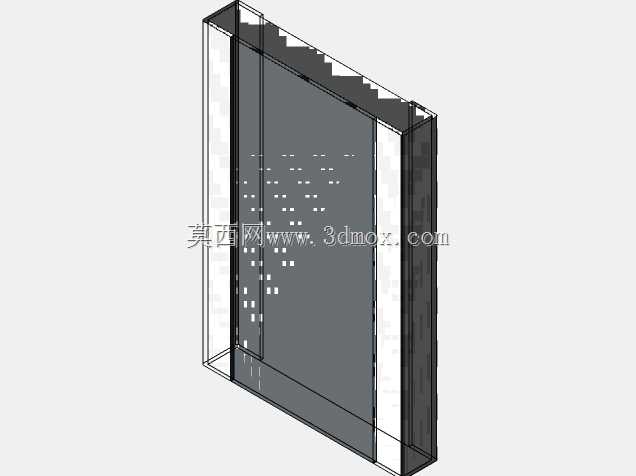

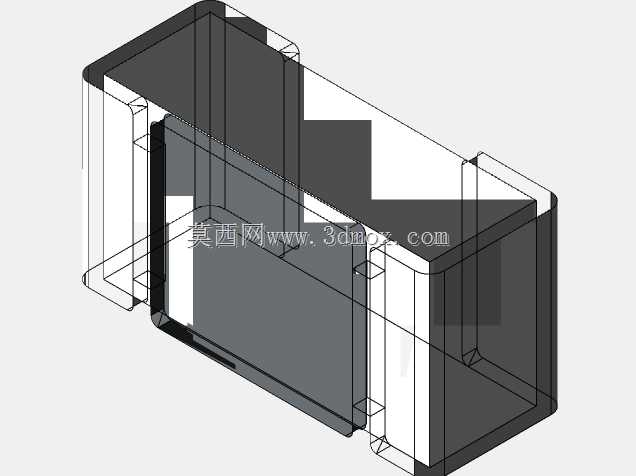

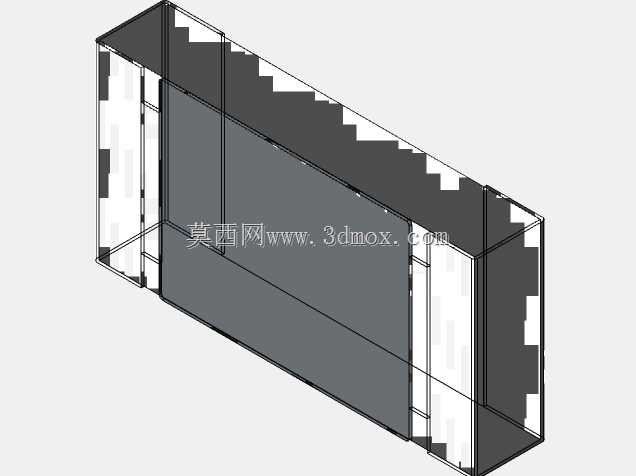

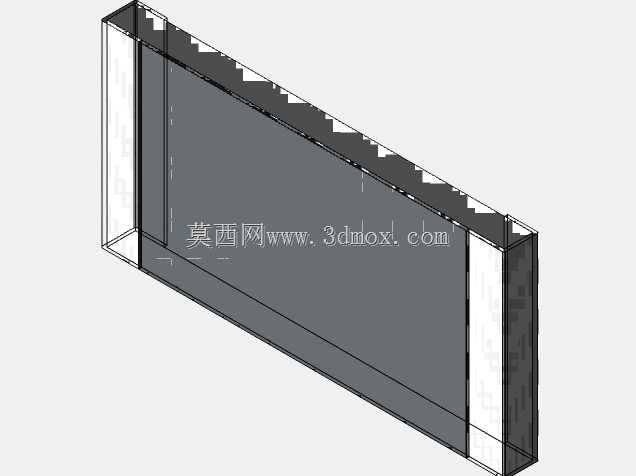

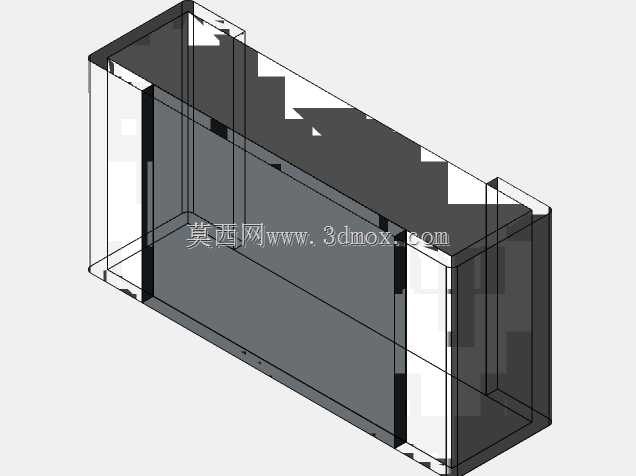

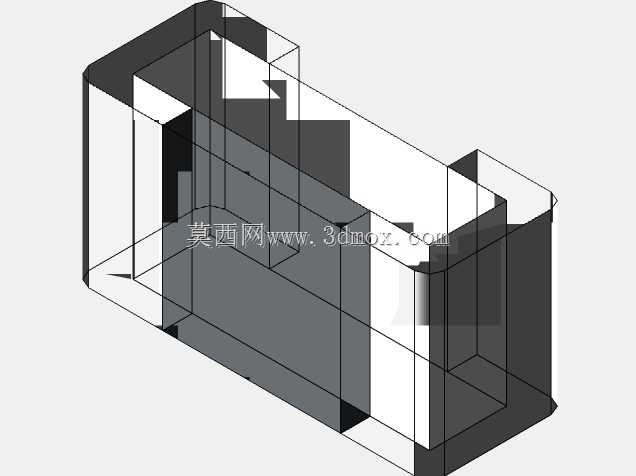

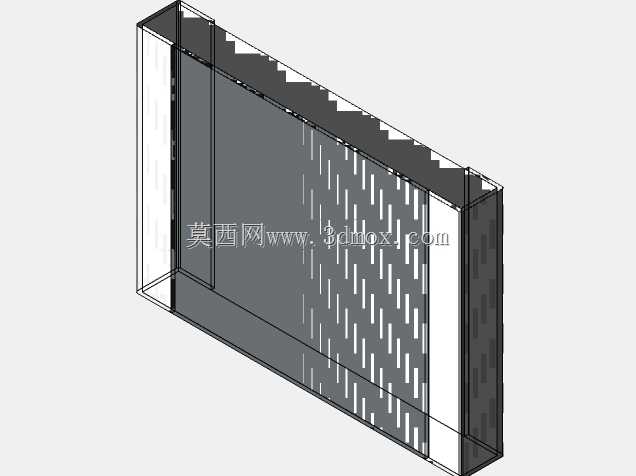

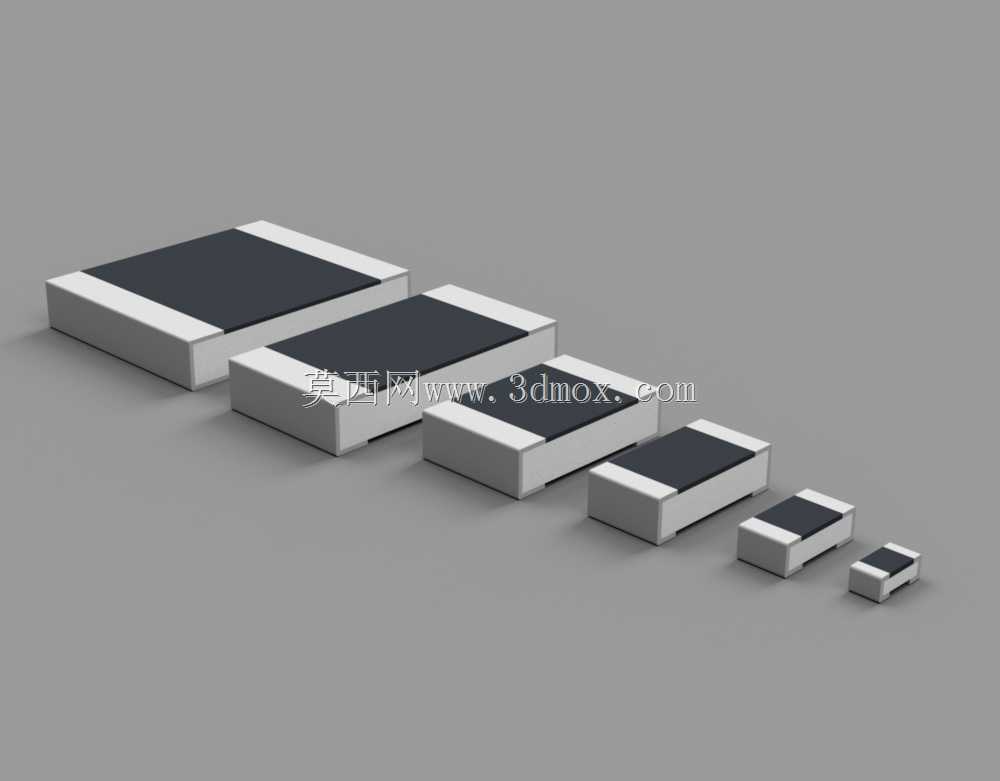

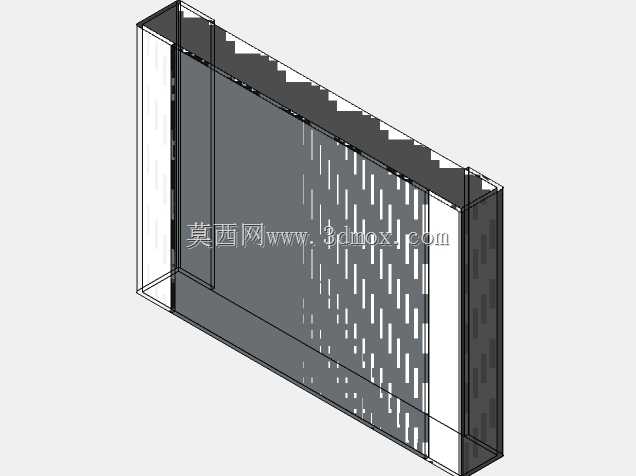

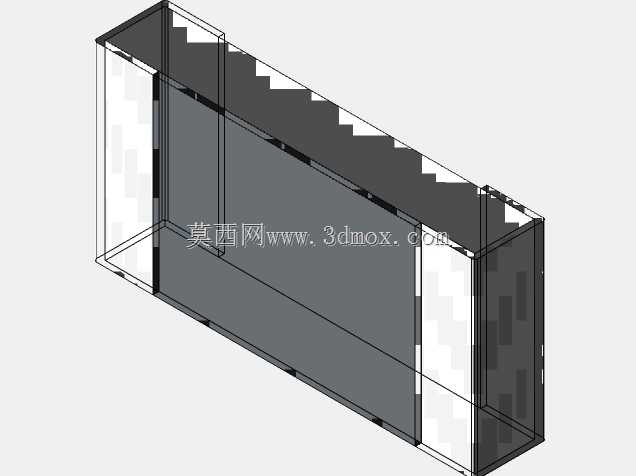

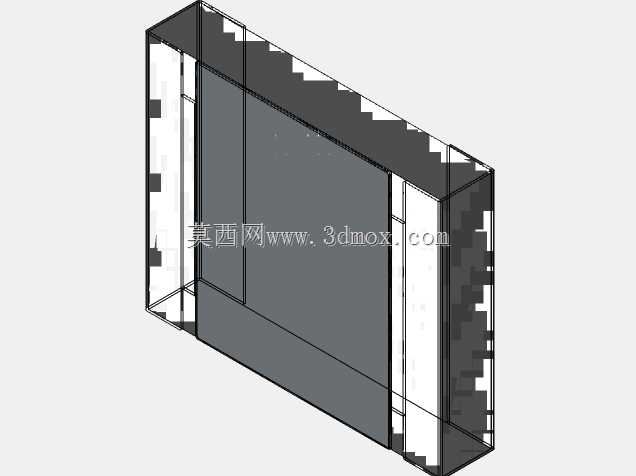

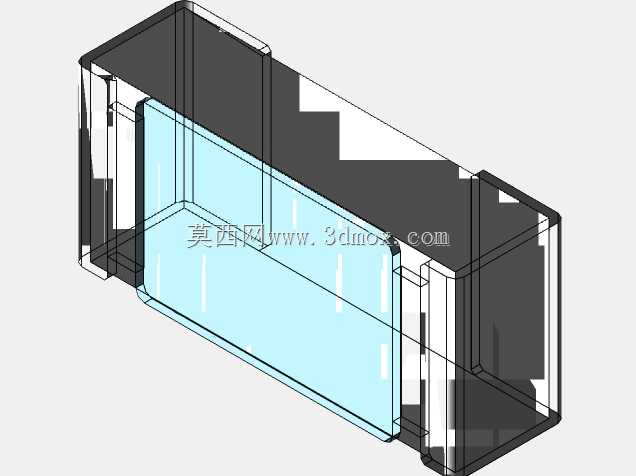

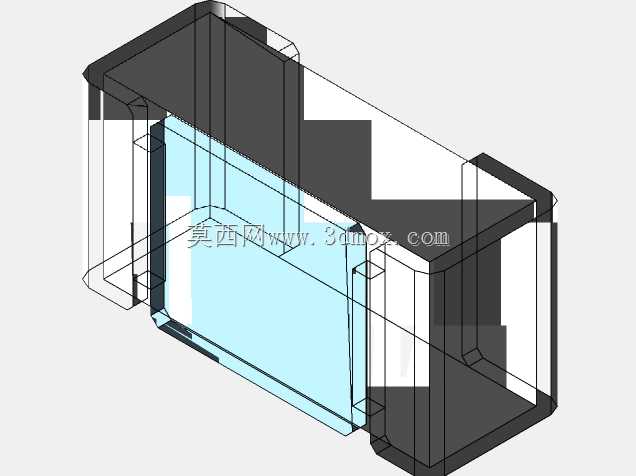

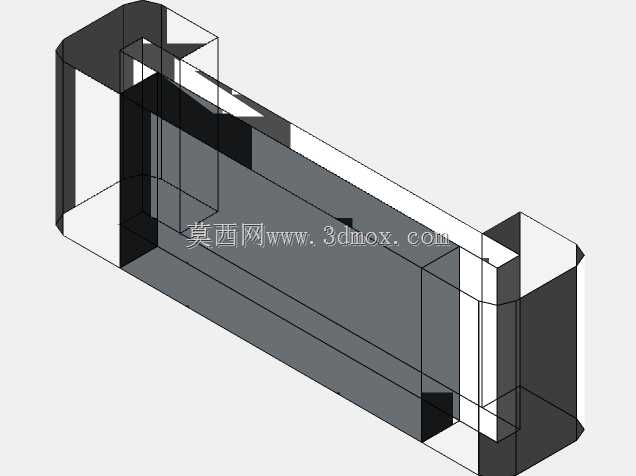

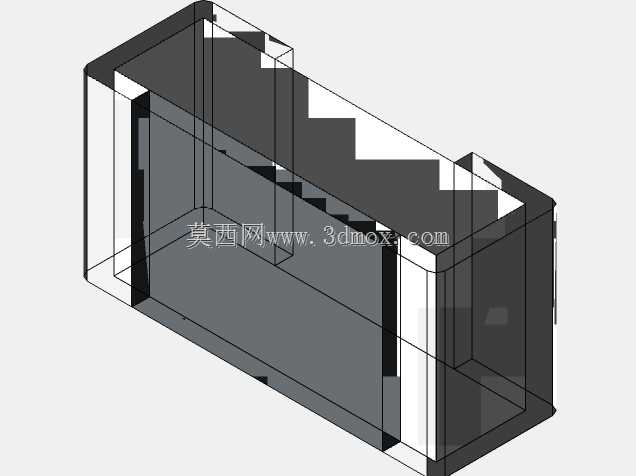

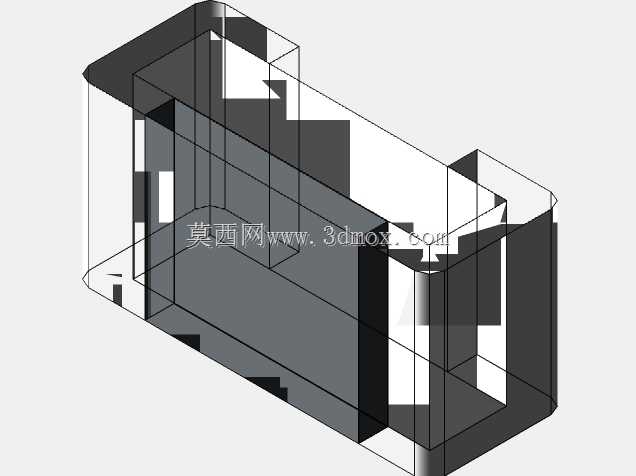

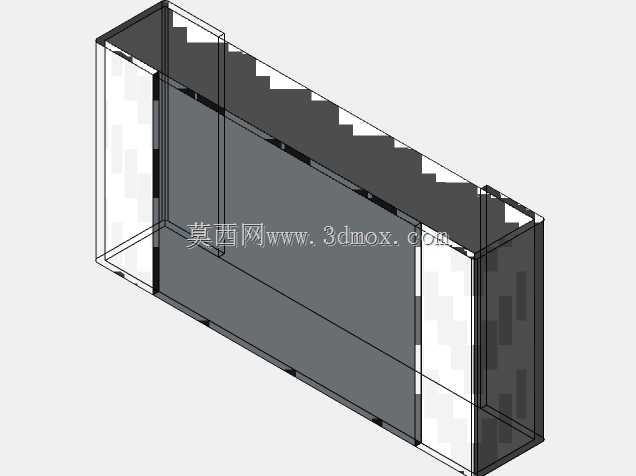

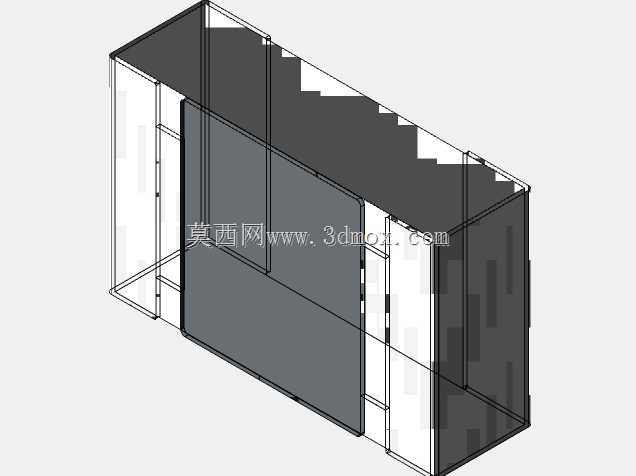

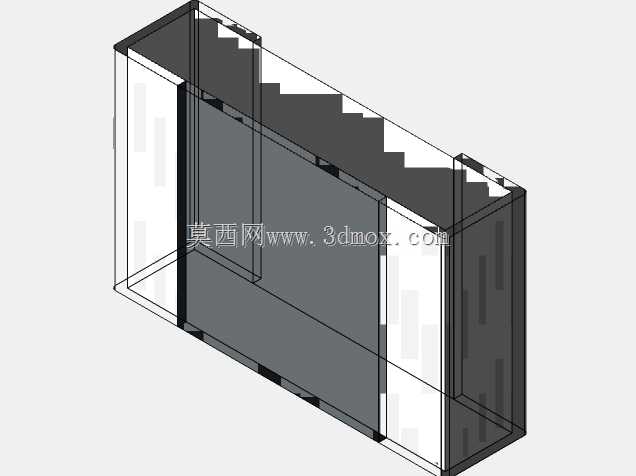

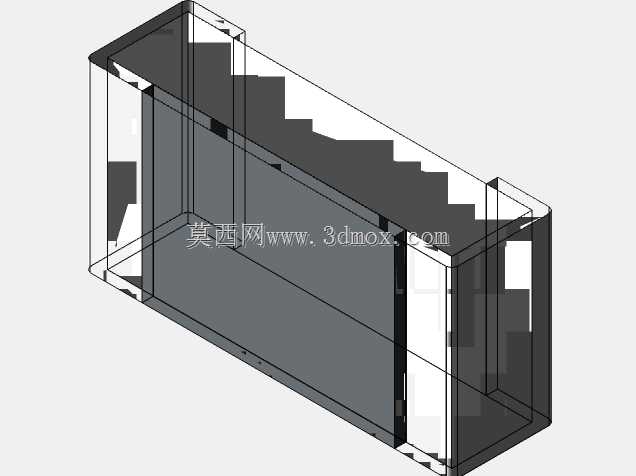

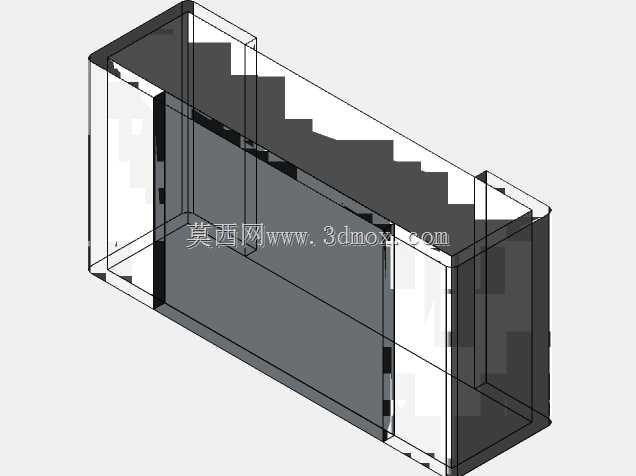

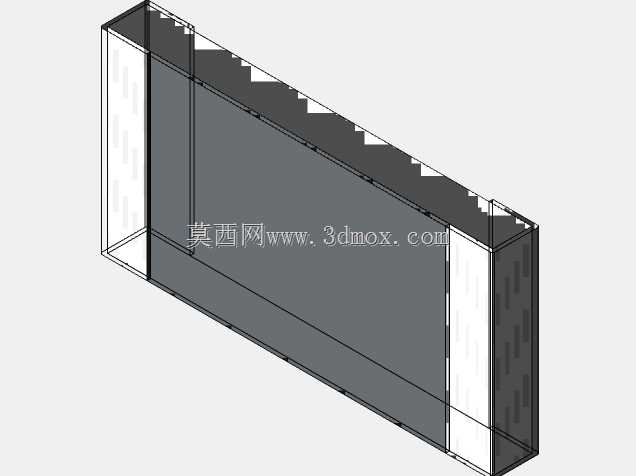

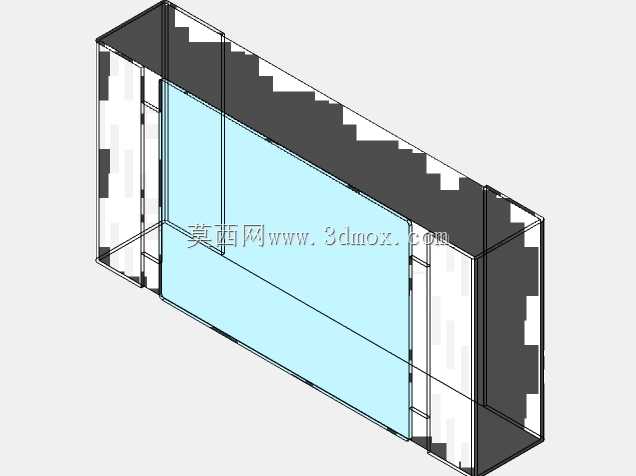

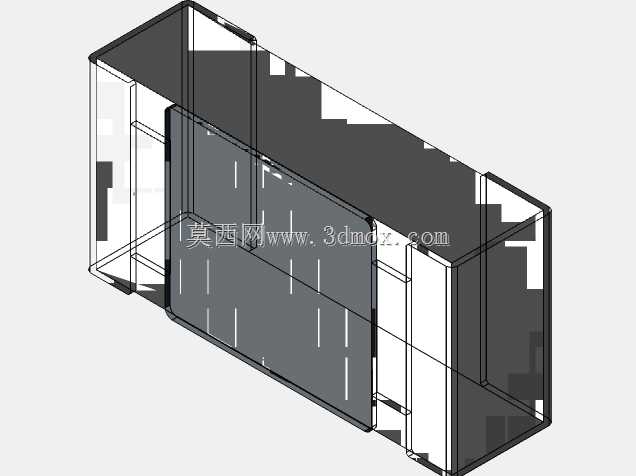

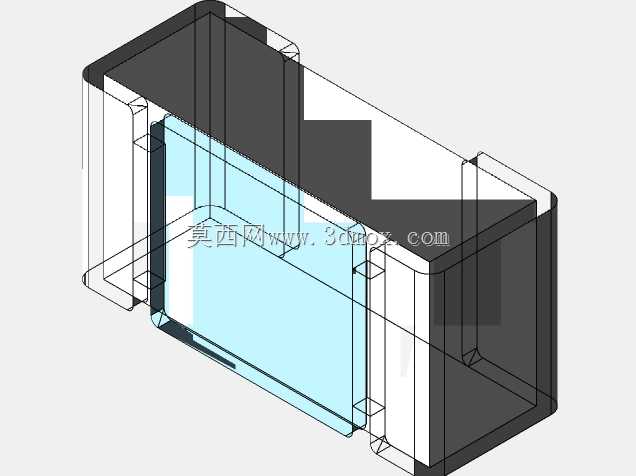

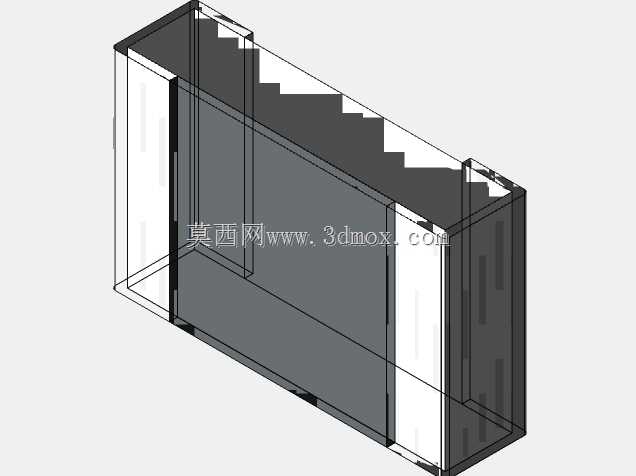

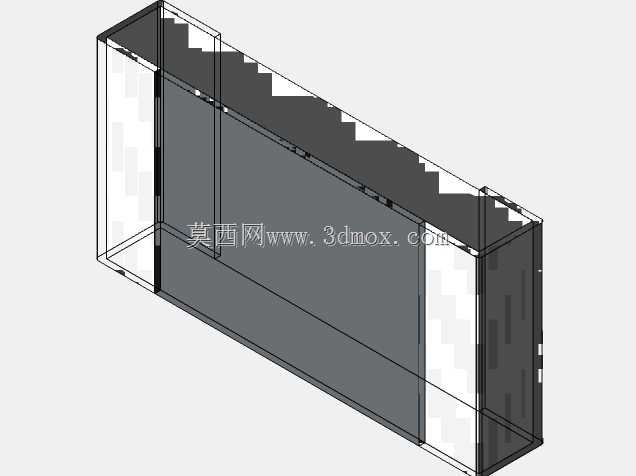

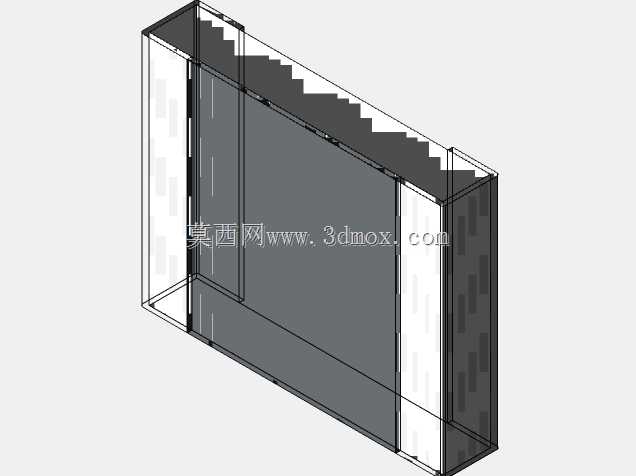

　　这套模型参照主流厚膜、薄膜贴片电阻的外形规范构建，还原了元件本体的陶瓷基体结构、两端端电极的金属层轮廓，没有做过度的细节冗余，同时保留了安装边界的关键尺寸参考。建模过程中优先考虑了PCB装配的实际需求，将元件的安装定位基准设置在元件底部中心位置，和EDA软件导出的元件坐标原点保持一致，方便结构工程师直接将模型导入装配环境，和PCB板的坐标系统一匹配，不需要额外调整基准点。

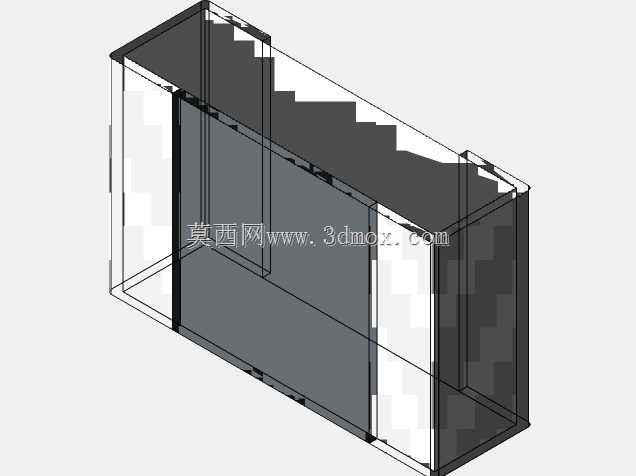

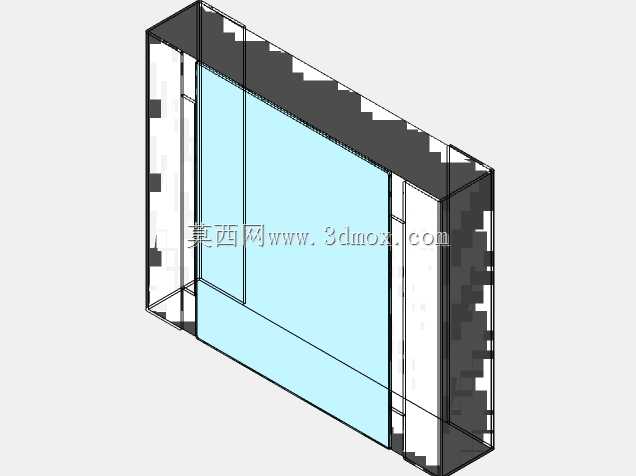

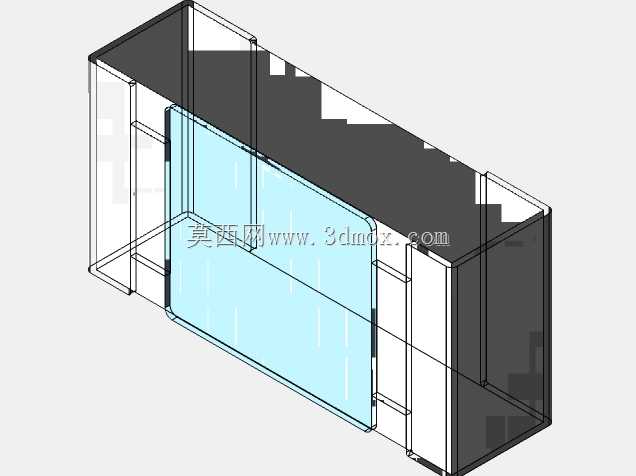

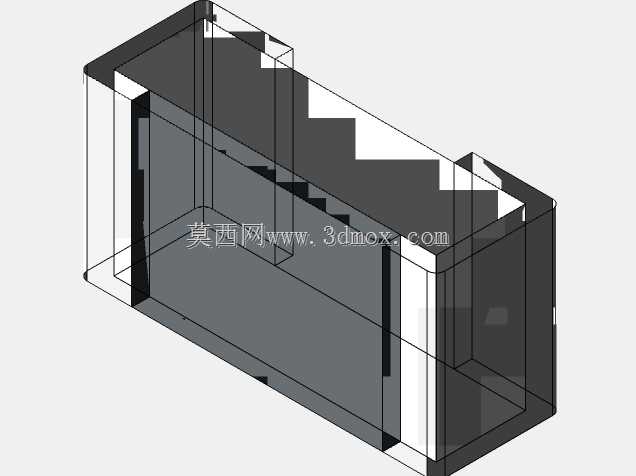

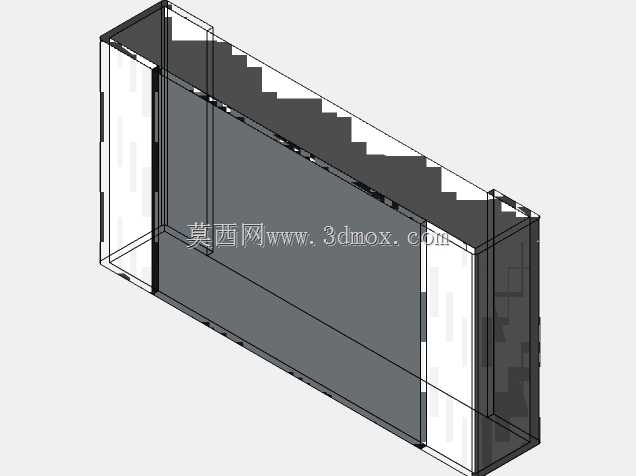

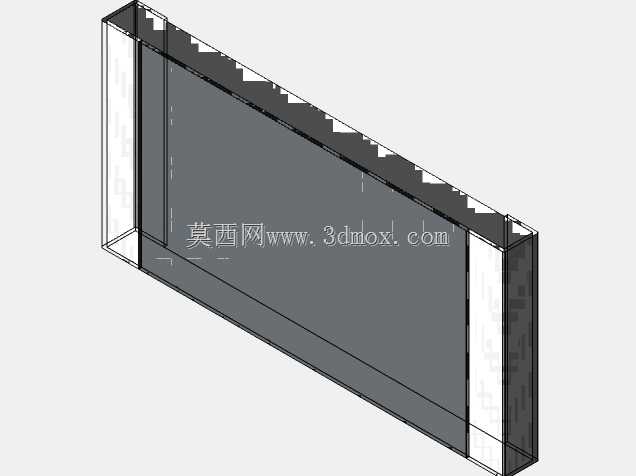

　　从实际应用场景来看，这类贴片电阻广泛分布在各类电路板的信号调理、电流采样、分压限流回路中，不同功率等级的电阻本体尺寸存在明确的梯度差异，建模时区分了常规精密电阻的外形特征，用不同的实体区域对应陶瓷基体、端电极的不同材质部分，方便后续做热仿真时赋予不同的材料属性，比如陶瓷基体的导热系数、金属端电极的导电导热参数都可以直接对应模型的不同实体部分，不需要再额外拆分模型。

　　设计思路上没有追求无关的外观细节，而是把建模重心放在安装相关的边界尺寸上：元件本体的长度、宽度、高度公差按照行业通用的元器件供货公差上限预留，端电极的焊盘搭接区域长度按照SMT工艺要求的最小搭接量做了参考标识，模型底部和PCB接触的平面做了完全的平面度约束，避免导入装配后出现元件和PCB板面存在虚位间隙的问题。针对高密度布线场景下的元件间距检查需求，模型的外轮廓完全按照元件最大实体尺寸构建，也就是说所有尺寸都取元器件规格书中的最大值，这样在做干涉检查时，只要模型之间不发生碰撞，实际生产中即使元件尺寸走到公差上限，也不会出现相邻元件干涉的问题。

　　很多工程师在做板卡结构设计时，容易忽略小型贴片元件的高度影响，尤其是在板卡靠近外壳、屏蔽罩的区域，哪怕0.1mm的高度差都可能导致外壳装配压到元件，造成元件碎裂或者电路短路，这套模型的高度尺寸严格对应规格书中的最大本体高度，包括端电极位置的凸起轮廓也做了还原，不会出现只做方块模型导致的高度尺寸偏小问题。另外针对精密电阻的外观区分特征，模型也做了对应的结构区分，方便设计人员在装配环境中快速识别普通电阻和精密电阻的布局位置，在做BOM核对、工艺文件编制时可以快速对应元件类型，减少核对出错的概率。

　　从安装适配性来看，模型的焊盘匹配区域完全符合行业通用的焊盘设计规范，不管是回流焊的常规焊盘，还是波峰焊适配的贴片焊盘尺寸，都能和模型的端电极位置匹配，不需要额外调整模型的安装位置。在做整机的振动仿真、跌落仿真时，模型的质心位置按照实际电阻的质量分布设置，陶瓷基体部分密度和金属端电极的密度分别赋值后，质心位置和实际元件基本一致，仿真得到的元件焊点应力结果更贴近实际情况，不会因为模型质心偏差导致仿真结果失真。

　　实际工程应用中，这类标准化的元件模型可以大幅减少结构工程师的重复建模工作量，不需要每次设计板卡都重新绘制电阻模型，直接调用即可，同时统一的建模基准和尺寸规范也能保证不同工程师设计的板卡装配检查标准一致，避免因为个人建模习惯不同导致的尺寸偏差问题。在做SMT产线的贴装程序模拟时，模型的元件拾取基准点设置在元件顶部中心，和贴片机的吸嘴拾取位置对应，可以直接用于贴装路径的模拟检查，确认吸嘴拾取元件时不会和相邻元件、送料器结构发生碰撞。
