等节距圆柱螺旋压缩弹簧三维结构设计

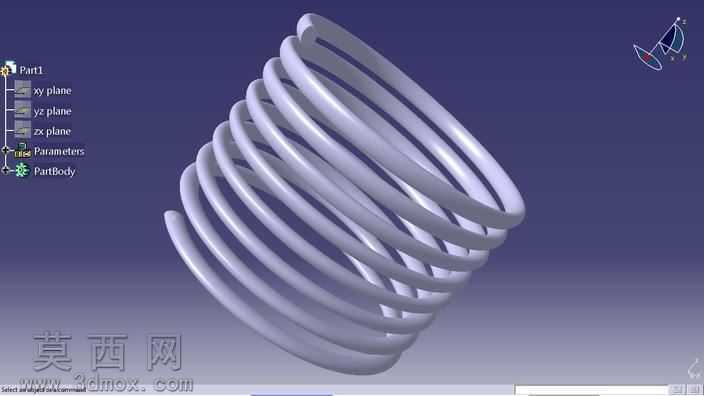

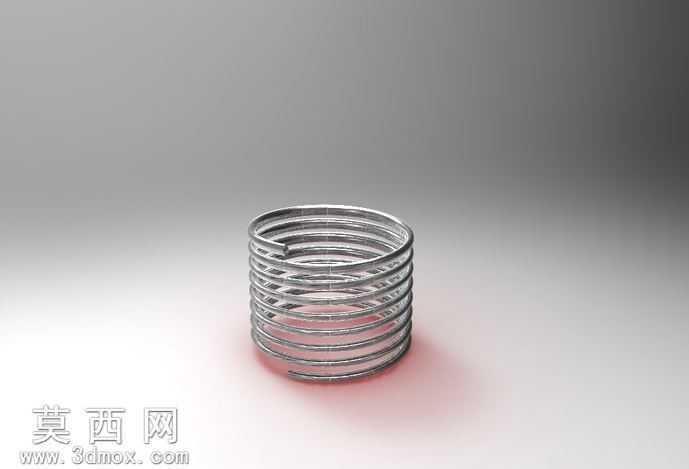

本作品为等节距圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托主流三维CAD软件完成，整体采用全参数化驱动的设计逻辑，将弹簧中径、钢丝直径、有效圈数、自由高度、节距等核心性能参数全部关联至参数管理器，后续可根据不同工况的载荷、刚度需求直接修改对应参数，即可快速生成适配不同场景的弹簧模型，无需重复进行建模操作，大幅提升了通用弹性元件的设计迭代效率。建模阶段首先以软件默认坐标系的XY平面为草图基准面，绘制弹簧钢丝的圆形截面轮廓，截面直径严格匹配标准弹簧钢丝的规格尺寸，保证后续模型可直接对接生产加工的尺寸要求；随后通过螺旋线命令生成弹簧的中心扫掠路径，螺旋线的基圆直径对应弹簧中径参数，螺旋线总高度对应弹簧自由高度参数，圈数参数直接控制螺旋线的总回转圈数，同时预留出两端并紧磨平段的对应圈数，保证弹簧的支撑端结构符合通用机械设计标准。完成扫掠路径与截面草图的创建后，通过扫掠凸台命令生成弹簧的基础实体结构，随后对弹簧两端的支撑圈进行并紧处理，将端部的螺旋圈节距逐步调整至零，使两端支撑圈与相邻有效圈紧密贴合，再对支撑圈的端面进行磨平处理，保证弹簧两端支撑面的平面度与垂直度，满足实际装配时的端面贴合要求。材质渲染阶段选用常规弹簧钢的材质属性，为模型赋予银灰色金属质感，调整材质的粗糙度、反光度参数，还原弹簧钢经热处理后的哑光金属表面效果，同时在软件场景中添加标准环境光源，通过多方向的光源照射清晰展现弹簧每一圈钢丝的轮廓形态、螺旋升角的细节特征，以及相邻簧圈之间的均匀间隙，直观呈现弹簧的整体结构形态。结构设计上严格遵循圆柱螺旋压缩弹簧的设计规范，有效圈部分保持均匀一致的节距，保证弹簧在承受轴向压缩载荷时，各有效圈的变形量均匀分布，避免出现局部应力集中的问题；两端并紧的支撑圈不参与弹性变形，主要作用是为弹簧提供稳定的支撑，保证弹簧工作时的轴线垂直度，防止出现侧向失稳的情况。整体模型结构完整，尺寸参数符合通用机械行业的弹簧设计标准，既可以作为机械设计教学中的典型弹性元件案例，也可直接导入各类机械装配体中，作为缓冲、复位、储能等功能的核心零件使用，适配各类需要弹性元件的机械设备装配场景。
