五辐式汽车轮毂三维设计作品

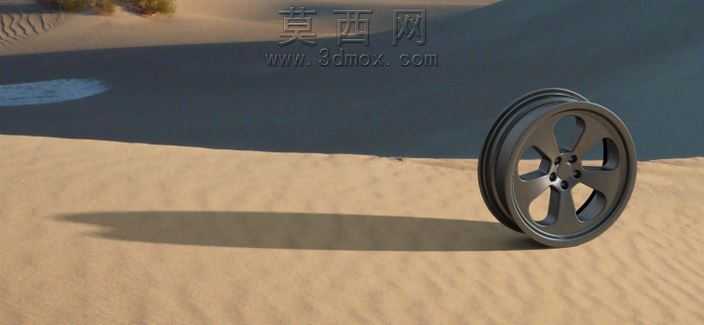

本作品为汽车轮毂的三维设计成果，建模阶段以乘用车常用的五辐式轮毂结构为核心原型，首先通过草绘绘制轮毂的中心定位基准，确定螺栓孔的分布圆直径、中心轴孔的配合尺寸，确保轮毂与车辆转向节的安装匹配精度。建模过程中采用回转特征构建轮辋的主体轮廓，精准还原轮辋与轮胎配合的胎圈座、轮缘的曲面弧度，保证后续轮胎装配的贴合度；轮辐部分采用拉伸结合放样的建模方式，勾勒出五根辐条从中心轮毂盖区域向轮辋边缘平滑过渡的曲面形态，每根辐条的侧面做了渐变减薄处理，既还原了量产轮毂的轻量化设计思路，也兼顾了结构受力的均匀性。材质与渲染环节，为轮毂主体赋予了哑光金属烤漆材质，调整材质的金属度、粗糙度参数，模拟铝合金轮毂经表面喷涂后的细腻质感，轮辋边缘的金属切边区域单独赋予高反光金属材质，还原机加工后的亮面效果；场景搭建选用沙漠户外环境，添加平行光模拟正午日光的照射角度，调整光线的阴影柔和度，精准投射出轮毂在沙面的自然投影，同时开启环境光遮蔽效果，强化辐条间隙、轮辋凹槽处的明暗层次，让整体渲染效果更具真实感。结构设计上，中心安装面预留了标准的螺栓过孔与中心定位凸台，辐条与轮辋的衔接处做了圆角过渡处理，避免应力集中的结构缺陷，轮辋的内侧保留了气门嘴安装位的细节结构，完整还原真实轮毂的功能结构。整个设计从基础的尺寸基准搭建，到曲面细节的打磨，再到材质光影的调试，都围绕真实汽车轮毂的工程参数与视觉特征展开，既保证了三维模型的结构准确性，也通过渲染呈现出产品的质感与应用场景效果。
