西奥詹森连杆行走机构三维设计

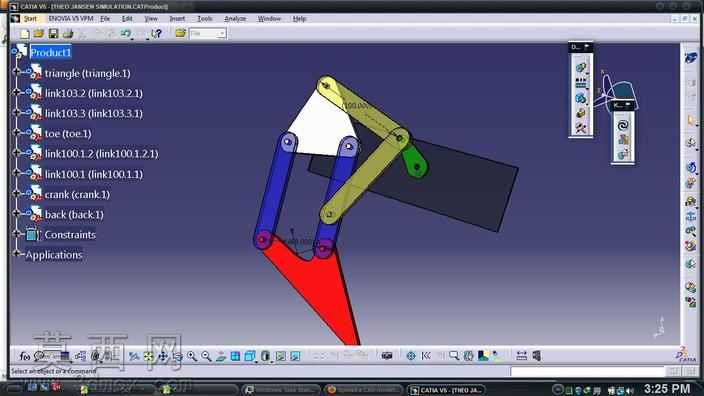

本作品为西奥·詹森联动行走机构的三维参数化建模成果，建模过程依托三维设计软件完成全零件的参数化搭建，首先对机构的核心运动逻辑进行拆解：该机构是经典的仿生步行连杆机构，依靠单自由度的曲柄输入，即可带动多组连杆完成连贯的类行走步态，无需复杂的多轴控制即可实现平稳的行走动作。建模阶段首先完成各连杆零件的独立建模，根据机构运动学计算结果确定每根连杆的长度、铰接孔位的精确位置，所有铰接位置均采用同轴心配合约束，保证各转动副的运动自由度符合设计要求，避免出现过约束或欠约束导致的运动卡顿问题。材质设置上，针对不同功能的连杆部件区分材质属性：驱动曲柄采用金属钢材质，赋予哑光金属质感与合适的表面粗糙度，模拟实际金属加工件的视觉效果；长短传动连杆分别赋予蓝色、黄色的工程塑料材质，区分不同传动层级的部件，同时还原工程塑料耐磨、轻量化的应用特性；底部行走足端采用红色硬质橡胶材质，模拟足端接触地面时的防滑属性，不同材质的色彩区分也让整个机构的层级关系更加清晰直观。结构设计上严格遵循西奥·詹森机构的经典连杆配比，通过软件的运动仿真模块验证运动轨迹：当曲柄做整周回转运动时，各连杆通过铰接点传递动力，带动足端走出平滑的类足式运动轨迹，轨迹的抬升高度、迈步长度均符合仿生行走的运动需求，整个机构仅需一个旋转动力输入即可完成全部行走动作，结构简洁且传动效率高。设计思路围绕低自由度行走装置的实现展开，摒弃了传统行走装置需要多舵机、多动力源配合的复杂结构，通过纯连杆的几何约束实现预设的行走步态，整体结构装配完成后无多余冗余零件，所有铰接点的配合间隙均设置为合理范围，既保证运动过程无干涉，也避免间隙过大导致的运动轨迹偏差。建模过程中对每一个零件的草图都进行了全约束定义，确保后续修改连杆参数时可以快速调整机构的步态特性，装配体采用自下而上的建模逻辑，先完成单个连杆零件的尺寸校验，再逐步完成整体装配，装配完成后通过干涉检查功能验证所有运动位置均无零件碰撞问题，最终实现可流畅模拟行走动作的完整联动机构，可作为仿生行走装置、小型步行机器人的核心机械结构参考。
