直线转弧形运动转换机构设计

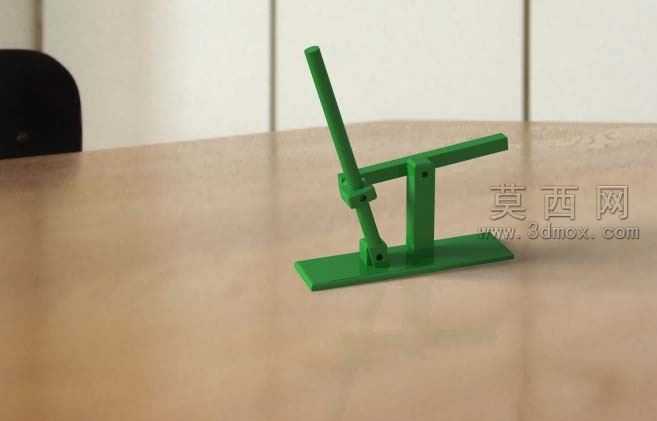

本作品是一款实现直线运动向弧形运动转换的机械机构三维建模设计，整体采用模块化的结构设计思路，通过三维建模软件完成全参数化的零件绘制与装配验证。建模过程中首先对底座、支撑立柱、横向摆臂、主动推杆、铰接销轴等核心零件进行单独建模，每个零件均严格按照机械传动的配合公差设定尺寸参数，底座采用平板式结构预留安装孔位，保证机构运行时的整体稳定性；支撑立柱垂直固定于底座中部，作为横向摆臂的旋转支撑载体，建模时特意强化了立柱与摆臂铰接处的圆角过渡结构，避免应力集中导致的结构失效。横向摆臂与支撑立柱通过销轴形成转动副，主动推杆下端与底座前端铰接，上端与横向摆臂的中部滑槽形成滑动铰接副，当主动推杆受到直线方向的驱动力时，会推动横向摆臂绕支撑立柱的铰接点做定轴转动，从而将推杆的直线往复运动转化为摆臂端部的弧形摆动输出。材质渲染阶段整体采用哑光绿色工程塑料质感，模拟3D打印制作的实物效果，对铰接处的销轴零件添加金属光泽材质区分结构功能，渲染时采用柔和的室内漫反射光照，清晰展现机构的各个连接节点与运动路径。设计过程中反复验证了运动干涉情况，通过运动仿真模拟推杆全行程运动时摆臂的摆动角度，确保机构运行过程中无零件碰撞、卡滞问题，滑槽的长度与角度经过多次参数调整，匹配最优的运动转换效率，整体结构简单紧凑，加工难度低，既可以作为机械原理教学的演示教具，也可以作为小型自动化设备的末端执行机构使用，为需要实现直线到弧形运动转换的应用场景提供了可靠的结构参考。
